Гусеничная рама <EX400LCH> — HITACHI EX400

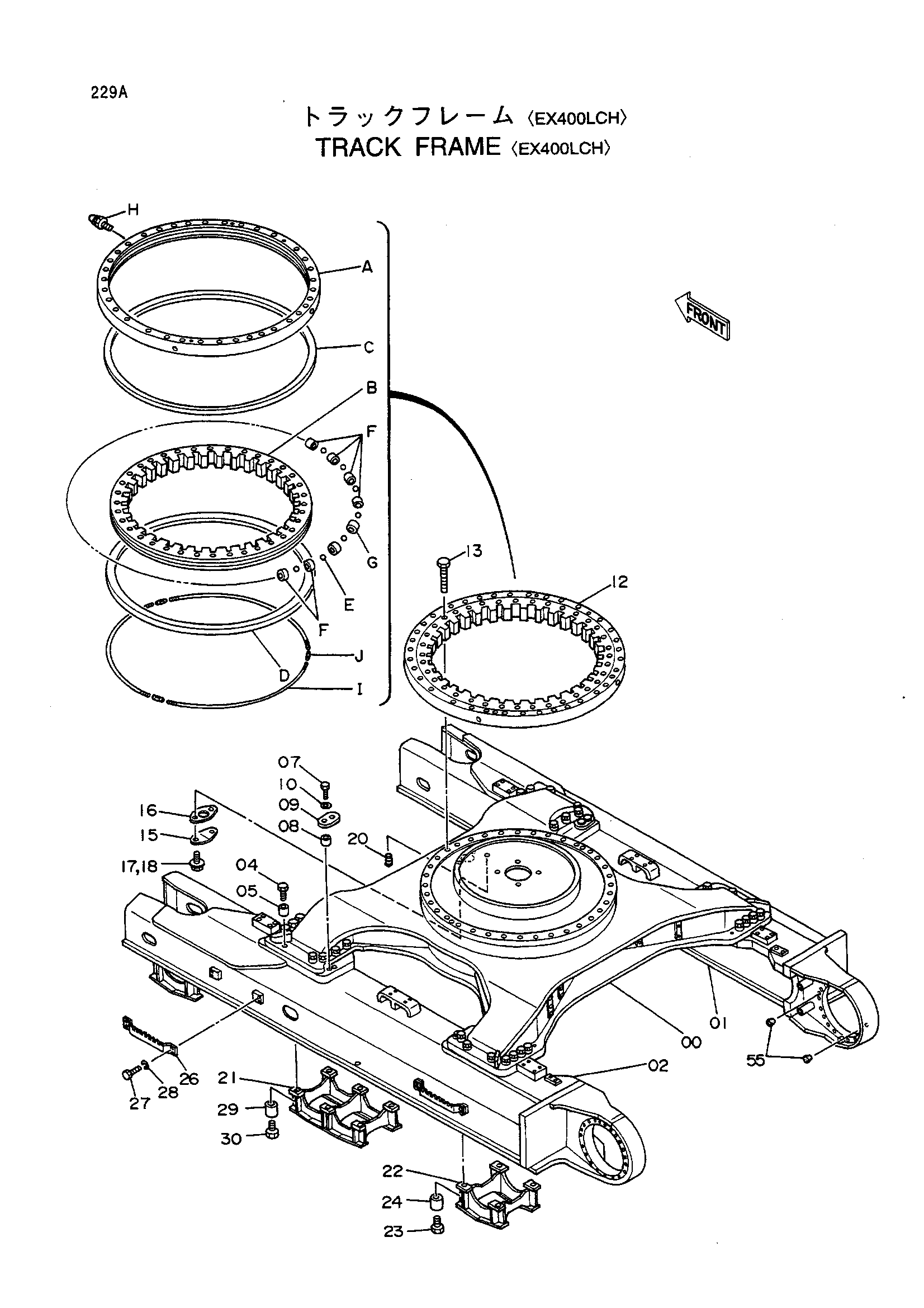

Заводская схема «Гусеничная рама <EX400LCH>» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5002367 | Рама трукк | 1 |
| 01 | 5002098 | Рама боковой (правый) | 1 |
| 02 | 5002099 | Рама боковой (левый) | 1 |
| 04 | 4205198 | Болт | 36 |
| 05 | 4207765 | Проставка | 36 |
| 07 | M923002 | Болт | 8 |
| 08 | 4207764 | Проставка | 8 |
| 09 | 4207766 | Стопорная пластина | 4 |
| 10 | 4114408 | Шайба | 8 |
| 12 | 6008341 замена: 9099109 | Подшипник. свингкиркл в сборе | 1 |
| 12 | 9099109 | Подшипник. свингкиркл в сборе | 1 |
| 12C | 4199645 | Уплотнение | 1 |
| 12D | 4199644 замена: 4245212 | Уплотнение | 1 |
| 12D | 4199644 замена: 4337056 | Уплотнение | 1 |
| 12D | 4199644 замена: 4337058 | Уплотнение | 1 |
| 12D | 4337058 | Уплотнение | 1 |
| 12E | 4199643 | Шарик (1=81 детали) | 1 |
| 12F | 4128130 | Опора | 75 |
| 12G | 4128131 | Опора | 6 |
| 12H | J75481 | Штуцер | 1 |
| 12I | 4337056 | Шток | 3 |
| 12J | 4245212 | Турнбуккле | 3 |
| 13 | J932709 | Болт | 36 |
| 15 | 4013896 | Крышка | 1 |
| 16 | 4510901 | Манжета | 1 |
| 17 | J011020 | Болт с шайбой | 2 |
| 17 | J901020 | Болт | 2 |
| 18 | A590910 | Пружинная шайба | 2 |
| 20 | 94-2024 | Пробка | 1 |
| 20 | J75284 замена: 94-2024 | Пробка | 1 |
| 21 | 6011508 | Защитный кожух | 2 |
| 22 | 7020511 | Защитный кожух | 4 |
| 23 | 4234276 | Проставка | 16 |
| 24 | J932200 | Болт | 16 |
| 26 | 9730430 | Ступень | 4 |
| 27 | J901640 | Болт | 16 |
| 28 | A590916 | Пружинная шайба | 16 |
| 29 | 4234276 | Проставка | 12 |
| 30 | J932200 | Болт | 12 |
| 55 | 431578 | Пробка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
