Передний трубопроводы (STD. стрела, HD стрела) — HITACHI EX400

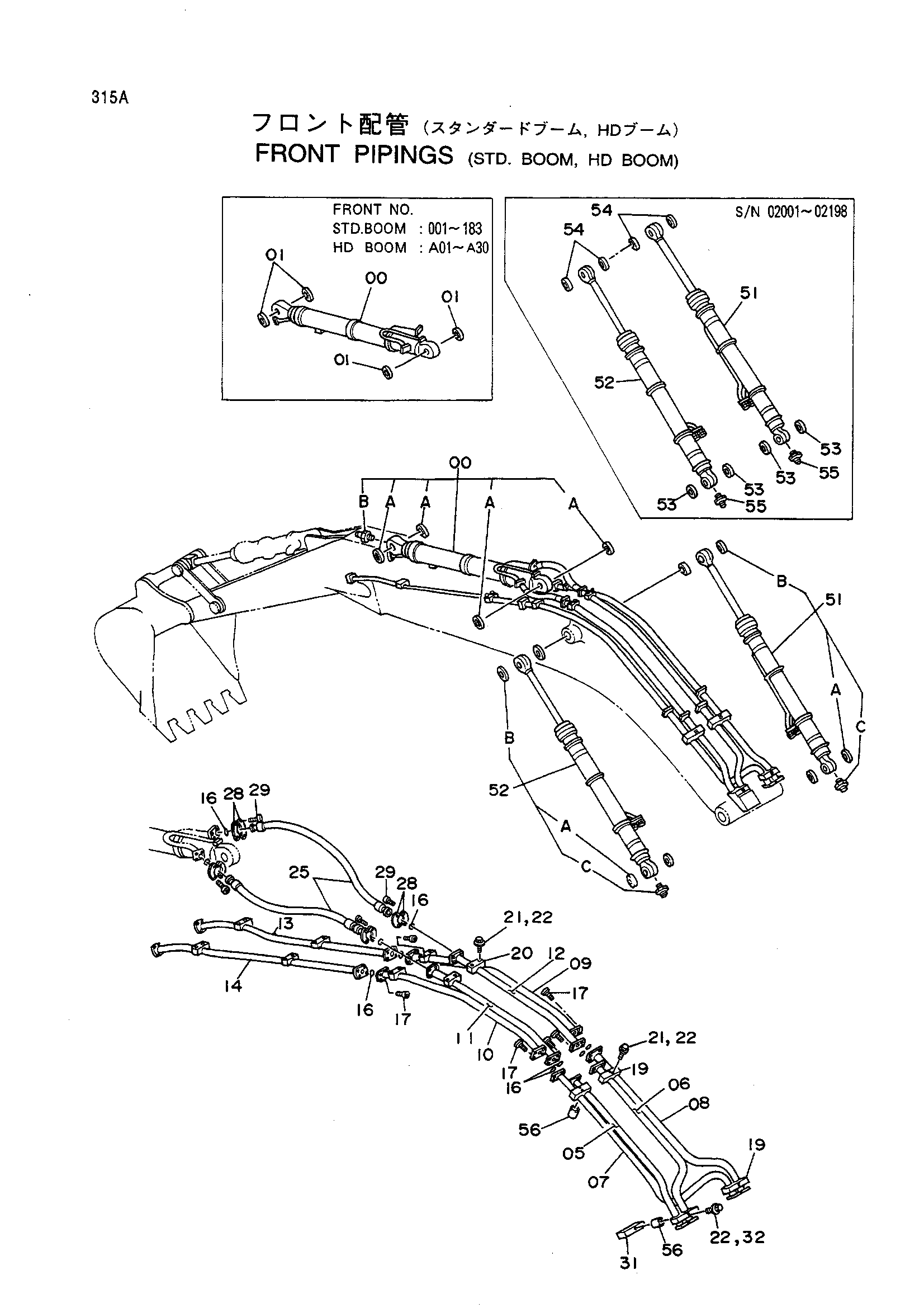

Заводская схема «Передний трубопроводы (STD. стрела, HD стрела)» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| *00 | 4206480 замена: 4248321 | Гидроцилиндр рукояти | 1 |
| *00 | 4248321 | Гидроцилиндр рукояти | 1 |
| *00A | 4085479 | Пылезащитное уплотнение | 4 |
| *00B | J75481 | Штуцер | 1 |
| *01 | 4085479 | Пылезащитное уплотнение | 4 |
| *05 | 8039135 замена: 8048822 | Трубка | 1 |
| *05 | 8048822 | Трубка | 1 |
| *06 | 8039134 замена: 8048822 | Трубка | 1 |
| *06 | 8048821 | Трубка | 1 |
| *07 | 8039133 замена: 8048820 | Трубка | 1 |
| *07 | 8048820 | Трубка | 1 |
| *08 | 8039132 замена: 8048820 | Трубка | 1 |
| *08 | 8048819 | Трубка | 1 |
| *21 | J011275 | Болт с шайбой | 20 |
| *21 | J901275 | Болт | 20 |
| *22 | A590912 | Пружинная шайба | 24 |
| *31 | 4261610 | Проставка | 2 |
| *32 | J011275 | Болт с шайбой | 4 |
| *32 | J011295 | Болт с шайбой | 4 |
| *32 | J901275 | Болт | 4 |
| *32 | J901295 | Болт | 4 |
| 09 | 8040445 | Трубка | 1 |
| 10 | 8040444 | Трубка | 1 |
| 11 | 8040443 | Трубка | 1 |
| 12 | 8040442 | Трубка | 1 |
| 13 | 8039127 | Трубка | 1 |
| 14 | 8039126 | Трубка | 1 |
| 16 | 4508805 | Уплотнительное кольцо | 10 |
| 17 | M341450 | Болт с внутренним шестигранником | 24 |
| 19 | 4205816 | Хомут трубки | 4 |
| 20 | 4118860 | Хомут трубки | 8 |
| 25 | 4205346 | Шланг | 2 |
| 28 | 4154614 | Разъёмный фланец | 8 |
| 29 | M341236 | Болт с внутренним шестигранником | 16 |
| 51 | 4206478 замена: 4085479 | Гидроцилиндр стрелы (правый) | 1 |
| 51 | 4206478 замена: 4086127 | Гидроцилиндр стрелы (правый) | 1 |
| 51 | 4206478 замена: 4248319 | Гидроцилиндр стрелы (правый) | 1 |
| 51 | 4206478 замена: J75481 | Гидроцилиндр стрелы (правый) | 1 |
| 51 | 4248319 | Гидроцилиндр стрелы (правый) | 1 |
| 51A | 4085479 | Пылезащитное уплотнение | 2 |
| 51B | 4086127 | Пылезащитное уплотнение | 2 |
| 51C | J75481 | Штуцер | 1 |
| 52 | 4206479 замена: 4085479 | Гидроцилиндр стрелы (левый) | 1 |
| 52 | 4206479 замена: 4086127 | Гидроцилиндр стрелы (левый) | 1 |
| 52 | 4206479 замена: 4248320 | Гидроцилиндр стрелы (левый) | 1 |
| 52 | 4206479 замена: J75481 | Гидроцилиндр стрелы (левый) | 1 |
| 52 | 4248320 | Гидроцилиндр стрелы (левый) | 1 |
| 52A | 4085479 | Пылезащитное уплотнение | 2 |
| 52B | 4086127 | Пылезащитное уплотнение | 2 |
| 52C | J75481 | Штуцер | 1 |
| 53 | 4085479 | Пылезащитное уплотнение | 4 |
| 54 | 4086127 | Пылезащитное уплотнение | 4 |
| 55 | J75481 | Штуцер | 2 |
| 56 | 4339253 | Проставка | 8 |
| 56 | 4339253 | Проставка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
