Обратный трубопроводы (шнек) — HITACHI EX400

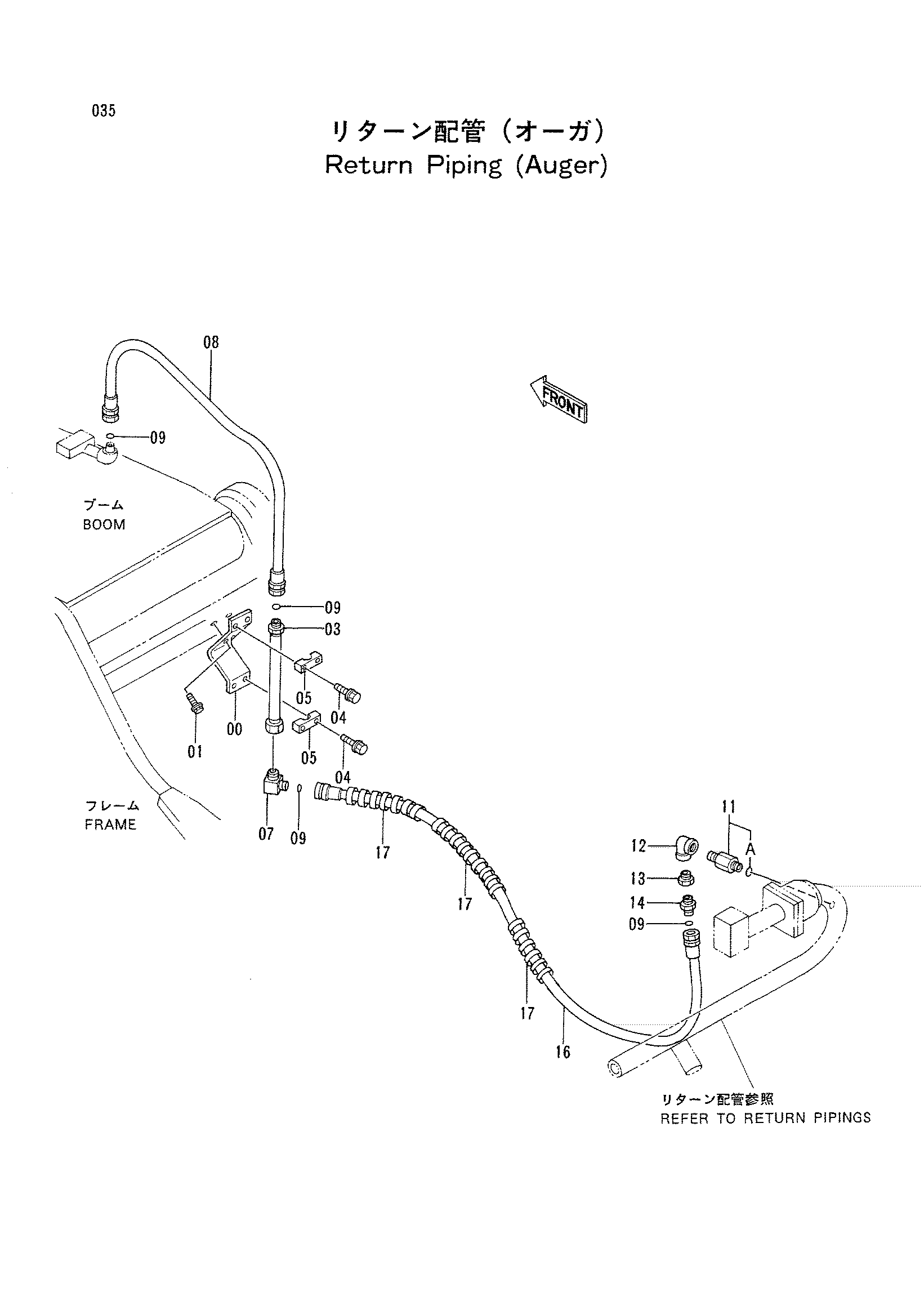

Заводская схема «Обратный трубопроводы (шнек)» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8054776 | Кронштейн | 1 |
| 01 | J011235 | Болт с шайбой | 2 |
| 03 | 9739038 | Трубка | 1 |
| 04 | J011275 | Болт с шайбой | 4 |
| 05 | 4272725 | Хомут трубки | 2 |
| 07 | 4281216 | Угловой штуцер | 1 |
| 08 | 4308032 | Шланг | 1 |
| 09 | A817021 | Уплотнительное кольцо | 4 |
| 11 | 4303658 | Адаптер | 1 |
| 11A | A813038 | Уплотнительное кольцо | 1 |
| 12 | 94-0620 | Угловой штуцер | 1 |
| 13 | 94-1605 | Переходник | 1 |
| 14 | 4208659 | Адаптер | 1 |
| 16 | 4303806 | Шланг | 1 |
| 17 | 4044420 | Защитный кожух | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
