Центральный коллектор — HITACHI EX400

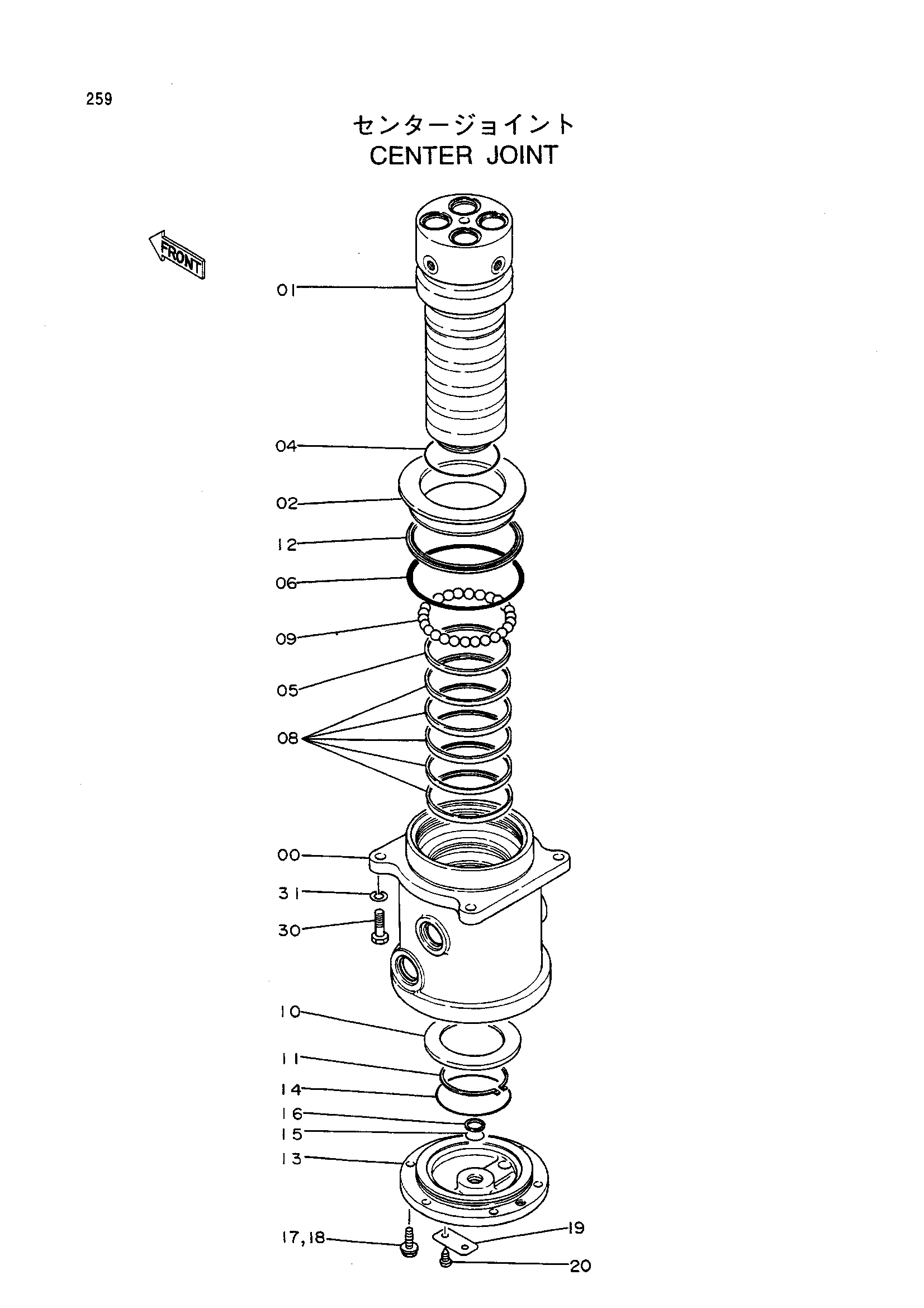

Заводская схема «Центральный коллектор» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 1011063 | Корпус | 1 |
| 00-18 | 9078914 замена: 9097154 | Центральный коллектор в сборе | 1 |
| 00-20 | 9097154 | Центральный коллектор в сборе | 1 |
| 01 | 1012045 | Шпиндель | 1 |
| 02 | 4201096 | Крышка | 1 |
| 04 | A810125 | Уплотнительное кольцо | 1 |
| 05 | 4235683 | Уплотнение | 1 |
| 06 | 4007535 | Уплотнительное кольцо | 1 |
| 08 | 4234476 замена: 4251186 | Уплотнение | 5 |
| 08 | 4251186 | Уплотнение | 5 |
| 09 | 972658 | Шарик | 26 |
| 10 | 4201095 | Кольцо | 1 |
| 11 | 991353 | Стопорное кольцо | 1 |
| 12 | 4201311 | Пылезащитное уплотнение | 1 |
| 13 | 2025705 | Крышка | 1 |
| 14 | A810155 | Уплотнительное кольцо | 1 |
| 15 | 966689 | Уплотнительное кольцо | 1 |
| 16 | 4113187 | Опорное кольцо | 1 |
| 17 | A590912 | Пружинная шайба | 6 |
| 18 | J901235 | Болт | 6 |
| 19 | 3006874 | Информационная табличка | 1 |
| 20 | M491832 | Приводной винт | 2 |
| 30 | J901640 | Болт | 4 |
| 31 | A590916 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
