Передний трубопроводы (STD, укороченный, полуудлинённый, HD рукоять) — HITACHI EX400

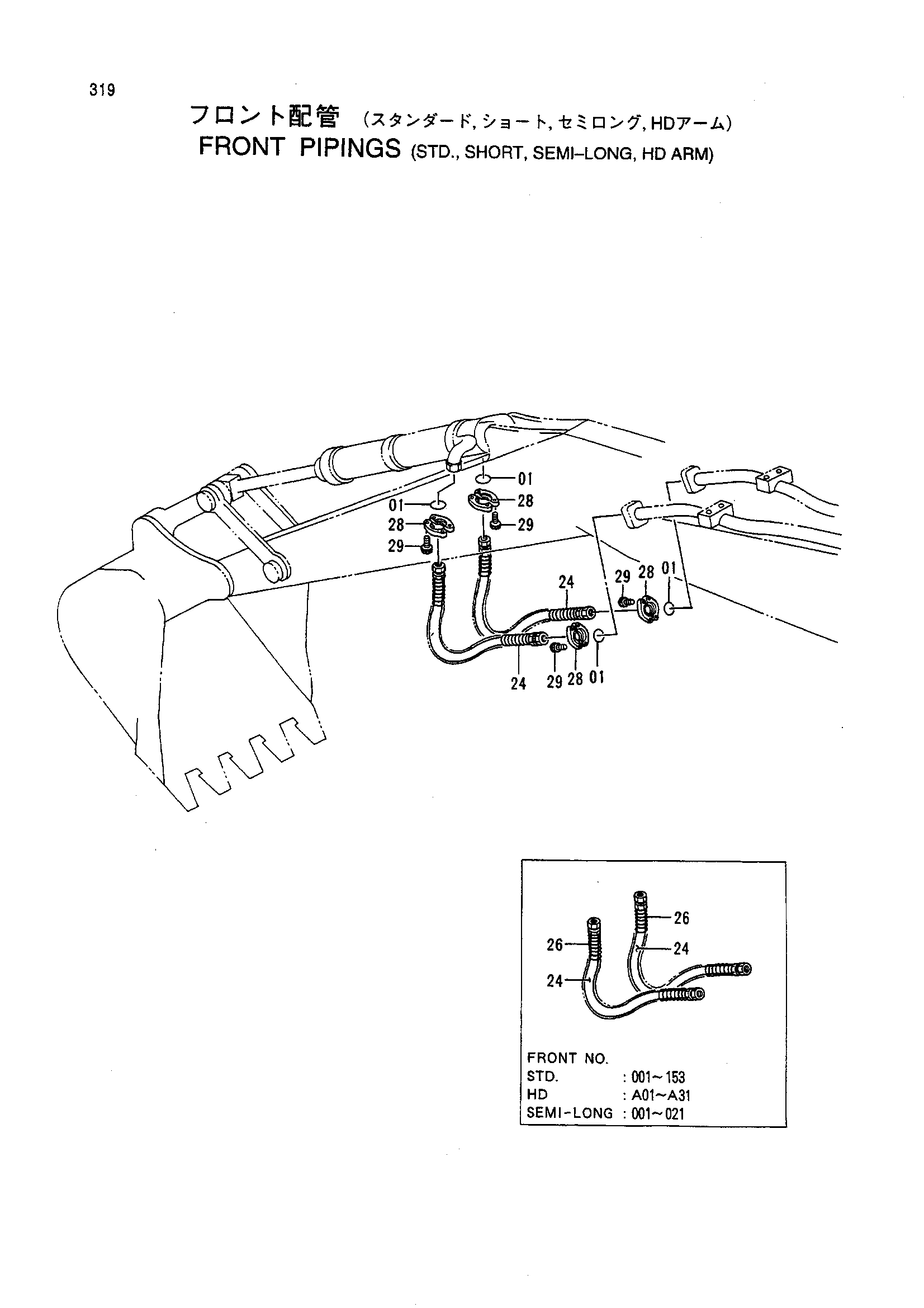

Заводская схема «Передний трубопроводы (STD, укороченный, полуудлинённый, HD рукоять)» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| *24 | 4205345 | Шланг | 2 |
| *24 | 4229869 | Шланг(полуудлинённый рукоять) | 2 |
| *24 | 4242429 | Шланг(укороченный рукоять) | 2 |
| *24 | 4247380 | Шланг(полуудлинённый рукоять) | 2 |
| *24 | 4247381 | Шланг | 2 |
| *26 | 4055104 | Защитный кожух | 2 |
| *26 | 4099984 | Защита(полуудлинённый рукоять) | 2 |
| 01 | 4508805 | Уплотнительное кольцо | 4 |
| 28 | 4154614 | Разъёмный фланец | 8 |
| 29 | M341236 | Болт с внутренним шестигранником | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
