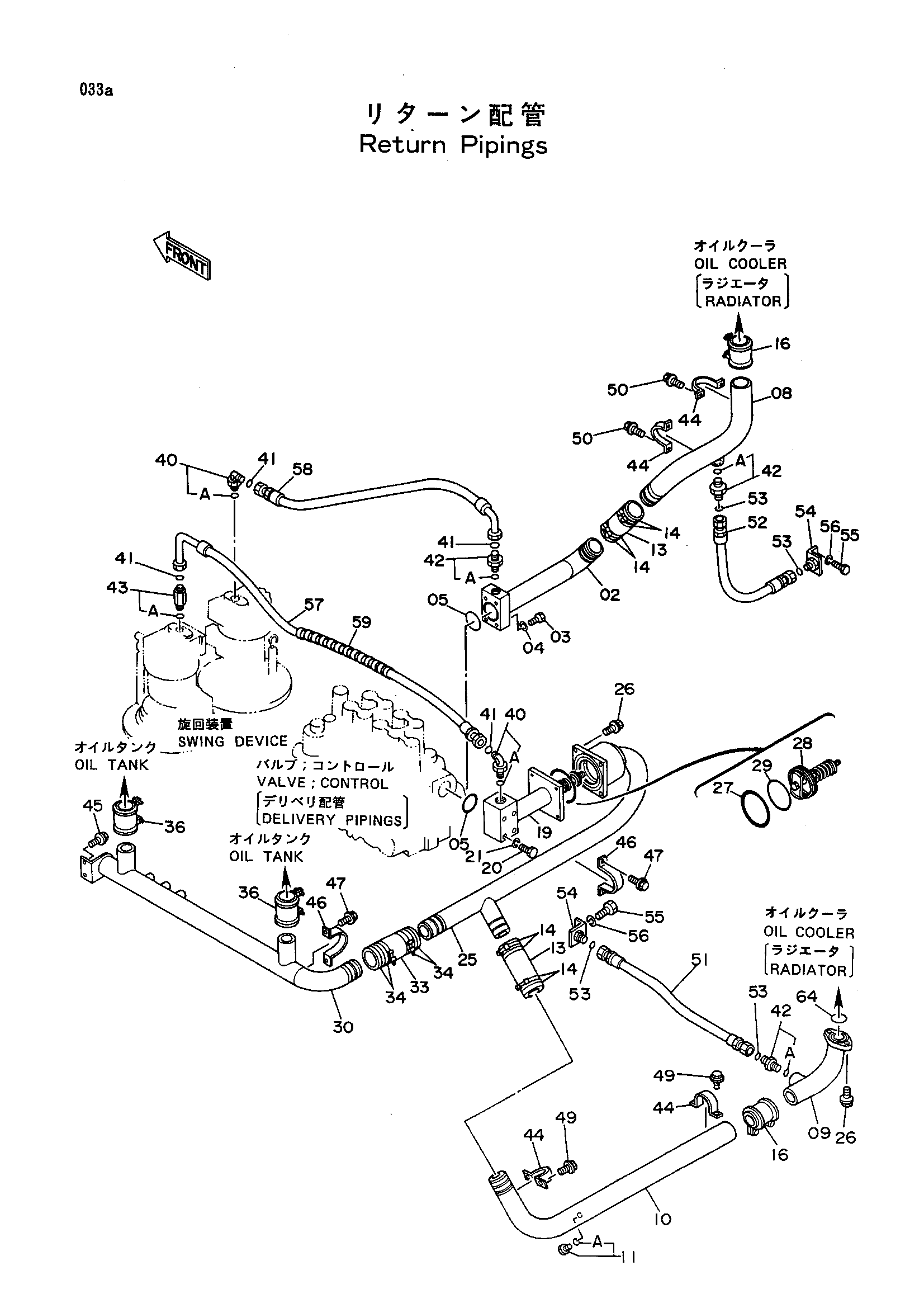

Обратный трубопроводы — HITACHI EX400

Заводская схема «Обратный трубопроводы» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	8042401	Трубка	1
03	J901475	Болт	4
04	A590914	Пружинная шайба	4
05	A810075	Уплотнительное кольцо	2
08	8039296	Трубка	1
09	8054907	Трубка	1
10	8039640	Трубка	1
11	4093624	Пробка	1
11A	957366	Уплотнительное кольцо	1
13	4094001	Резиновый шланг	2
14	4263764	Хомут шланга	8
16	4067833	Муфта	2
19	8039297	Трубка	1
20	J901403	Болт	4
21	A590914	Пружинная шайба	4
25	8044303	Трубка	1
26	J011240	Болт с шайбой	6
27	A810145	Уплотнительное кольцо	1
28	4207000	Клапан	1
29	A810115	Уплотнительное кольцо	1
30	8054876	Трубка	1
33	4099119	Резиновый шланг	1
34	4263765	Хомут шланга	4
36	4067833	Муфта	2
40	4198799	Угловой штуцер	2
40A	4506429	Уплотнительное кольцо	1
41	4187328	Уплотнительное кольцо	4
42	4189535	Адаптер	3
42A	4506429	Уплотнительное кольцо	1
43	4252493	Адаптер	1
43A	4506429	Уплотнительное кольцо	1
44	4053865	Хомут трубки	4
45	J021020	Болт с шайбой	2
46	4000909	Хомут трубки	2
47	J011030	Болт с шайбой	4
49	J011030	Болт с шайбой	4
50	J011030	Болт с шайбой	4
51	4225490	Шланг	1
52	4225491	Шланг	1
53	4187328	Уплотнительное кольцо	4
54	9730687	Кронштейн	2
55	J901225	Болт	4
56	A590912	Пружинная шайба	4
57	4228761	Шланг	1
58	4227090	Шланг	1
59	4044420	Защитный кожух	1
64	A810060	Уплотнительное кольцо	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
