Механизм натяжения — HITACHI EX400

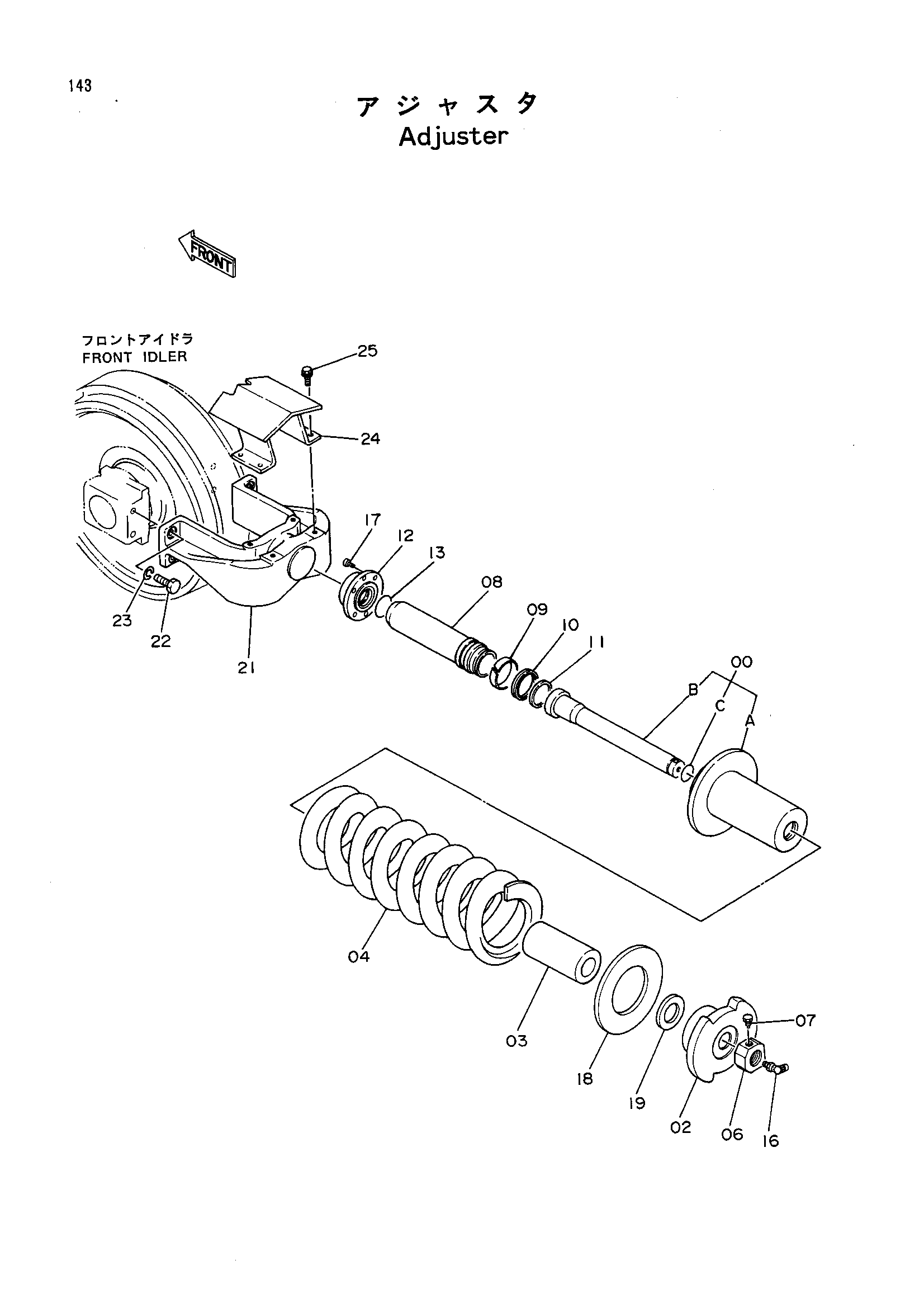

Заводская схема «Механизм натяжения» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9074014 | Гидроцилиндр. в сборе | 1 |
| 00-19 | 9120608 | Гусеница пружина | 2 |
| 00A | 3037471 | Гидроцилиндр | 1 |
| 00B | 2024314 | Шток | 1 |
| 00C | A811060 | Уплотнительное кольцо | 1 |
| 02 | 3042015 | Кронштейн | 1 |
| 03 | 4200927 | Проставка | 1 |
| 04 | 2024233 | Пружина | 1 |
| 06 | 4200053 | Гайка | 1 |
| 07 | 4081259 | Болт | 1 |
| 08 | 3032723 | Шток поршня | 1 |
| 09 | 4150804 | Кольцо | 1 |
| 10 | 4152609 | U-образная манжета | 1 |
| 11 | 4150805 | Стопорное кольцо | 1 |
| 12 | 3037473 | Направляющая | 1 |
| 13 | A811080 | Уплотнительное кольцо | 1 |
| 16 | 4255055 | Клапан | 1 |
| 17 | M341430 | Болт с внутренним шестигранником | 4 |
| 18 | 4313277 | Проставка | 1 |
| 19 | 4303463 | Проставка | 1 |
| 21 | 2023868 | Вилка | 2 |
| 22 | J912060 | Болт | 8 |
| 23 | A590920 | Пружинная шайба | 8 |
| 24 | 7018461 | Защитный кожух | 2 |
| 25 | J011230 | Болт с шайбой | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
