Ход трубопроводы крышка (STD. гусеница) — HITACHI EX400

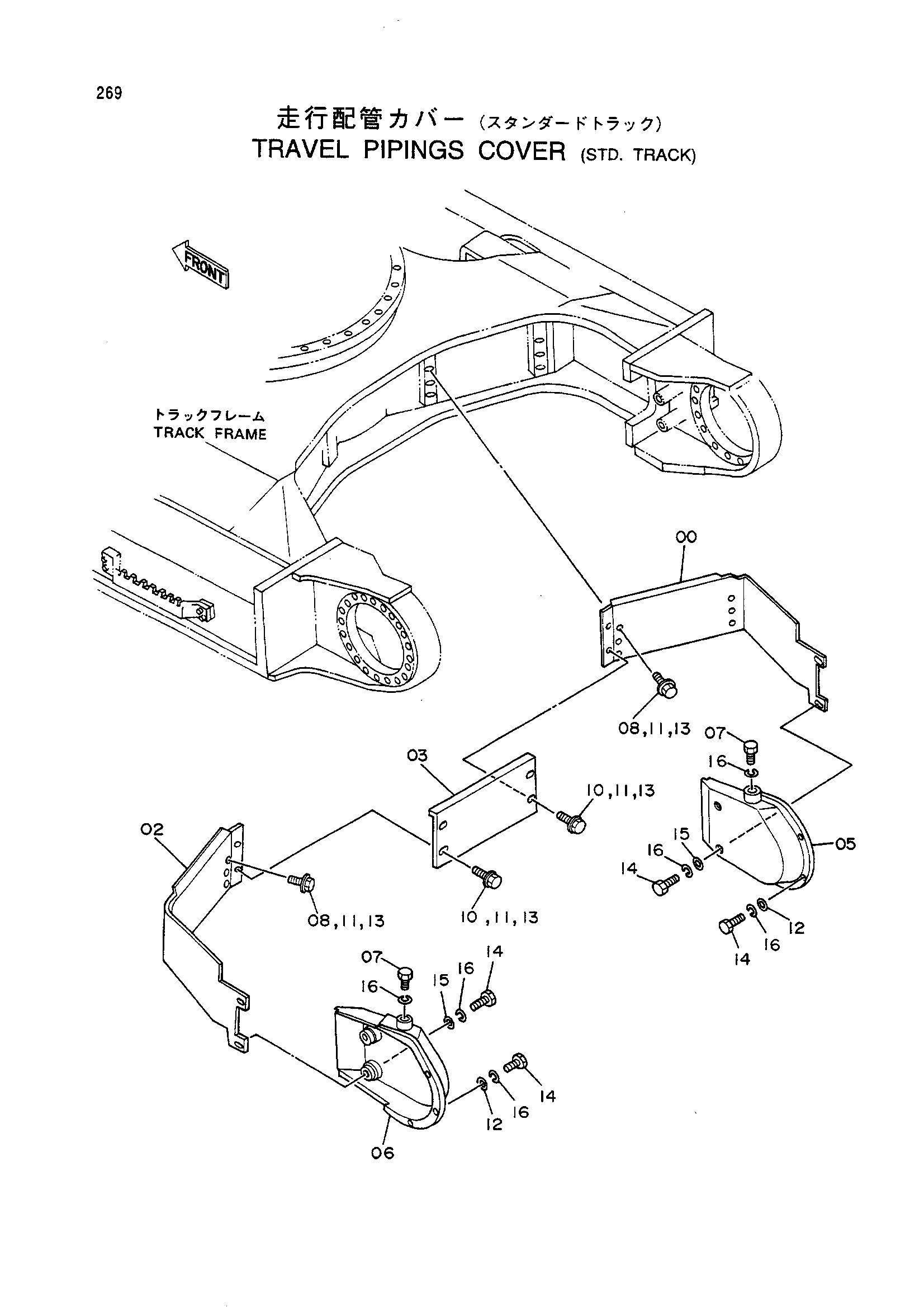

Заводская схема «Ход трубопроводы крышка (STD. гусеница)» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7018511 | Крышка (правый) | 1 |
| 02 | 7018512 | Крышка (левый) | 1 |
| 03 | 4205936 | Крышка | 1 |
| 05 | 6009384 | Крышка (правый) | 1 |
| 06 | 6009385 | Крышка (левый) | 1 |
| 07 | J901225 | Болт | 2 |
| 08 | J031275 | Болт с шайбой | 8 |
| 08 | J901275 | Болт | 8 |
| 10 | J031230 | Болт с шайбой | 4 |
| 10 | J901235 | Болт | 4 |
| 11 | 449490 | Шайба | 12 |
| 12 | 449490 | Шайба | 6 |
| 12 | A590112 | Плоская шайба | 6 |
| 13 | A590912 | Пружинная шайба | 12 |
| 14 | J901232 | Болт | 10 |
| 14 | J901235 | Болт | 10 |
| 15 | 449490 | Шайба | 4 |
| 16 | A590912 | Пружинная шайба | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
