Кабина (4) <SDX> — HITACHI EX400

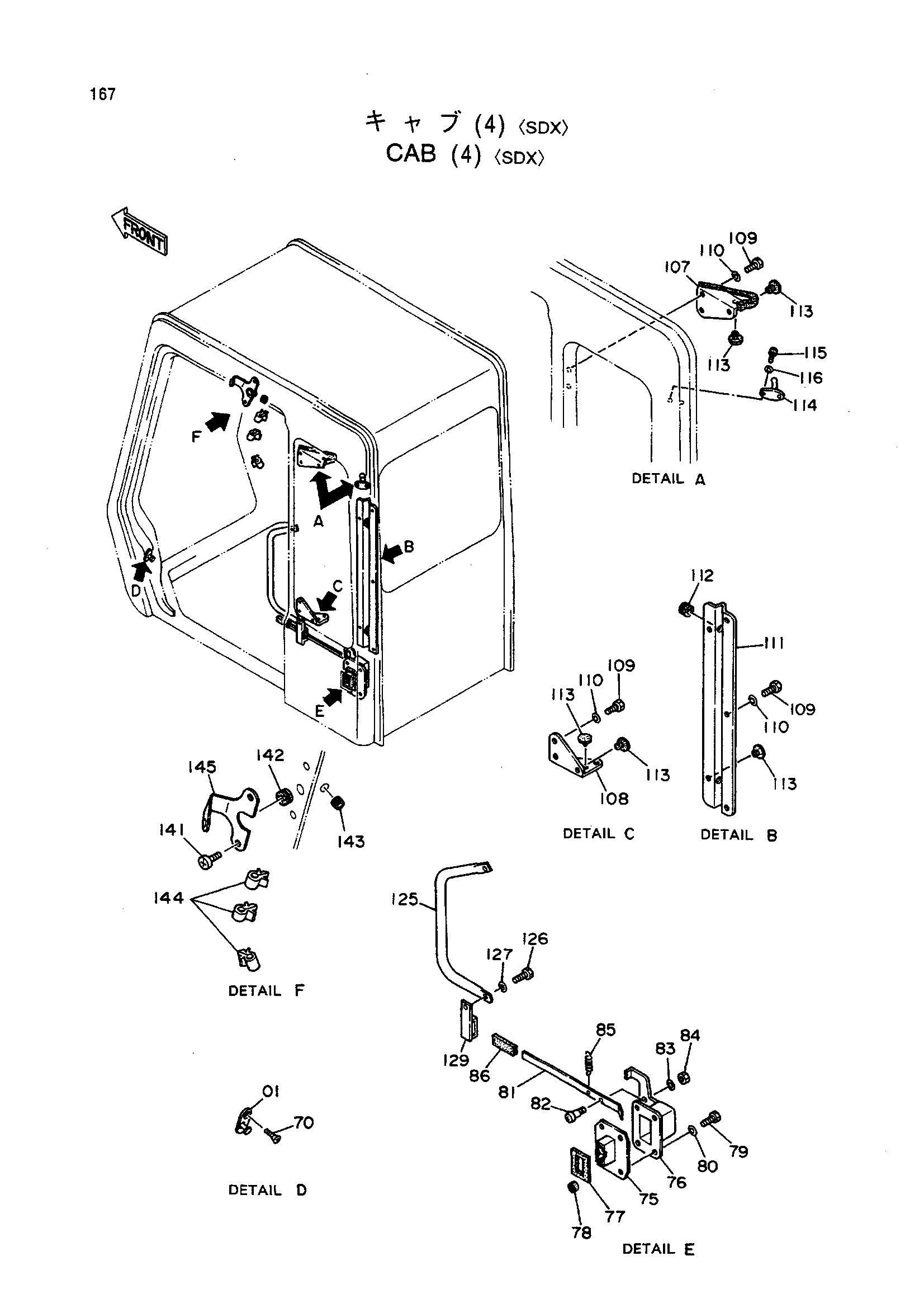

Заводская схема «Кабина (4) <SDX>» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4128473 | Ответная планка | 1 |
| 70 | 4141747 | Винт | 2 |
| 75 | 4204588 | Замок | 1 |
| 76 | 4204589 | Крышка | 1 |
| 77 | 4204590 | Резиновая прокладка | 1 |
| 78 | 4204591 | Резиновый уплотнение | 1 |
| 79 | J900818 | Болт | 4 |
| 80 | A590908 | Пружинная шайба | 4 |
| 81 | 4204592 | Рычаг | 1 |
| 82 | 4204593 | Палец | 1 |
| 83 | A590906 | Пружинная шайба | 1 |
| 84 | M500605 | Гайка | 1 |
| 85 | 4208103 | Пружина | 1 |
| 86 | 4089012 | Колпачок | 1 |
| 107 | 4204601 | Кронштейн | 1 |
| 108 | 4204602 | Кронштейн | 1 |
| 109 | J900816 | Болт | 7 |
| 110 | A590908 | Пружинная шайба | 7 |
| 111 | 4204603 | Кронштейн | 1 |
| 112 | 4204604 | Резиновая втулка | 2 |
| 113 | 4204605 | Резиновая прокладка | 6 |
| 114 | 4147924 | Крюк | 1 |
| 115 | M430513 | Винт | 2 |
| 116 | A590905 | Пружинная шайба | 2 |
| 125 | 4222359 | Ханд направляющая | 1 |
| 126 | J901025 | Болт | 2 |
| 127 | A590910 | Пружинная шайба | 2 |
| 129 | 4215255 | Ограничитель | 1 |
| 141 | M430610 | Винт | 2 |
| 142 | 4213188 | Резиновая втулка | 1 |
| 143 | 4213189 | Резиновая втулка | 1 |
| 144 | 4218657 | Рукоятка | 5 |
| 145 | 4207833 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
