Пилотный трубопроводы (погрузчик): 1 — HITACHI EX400

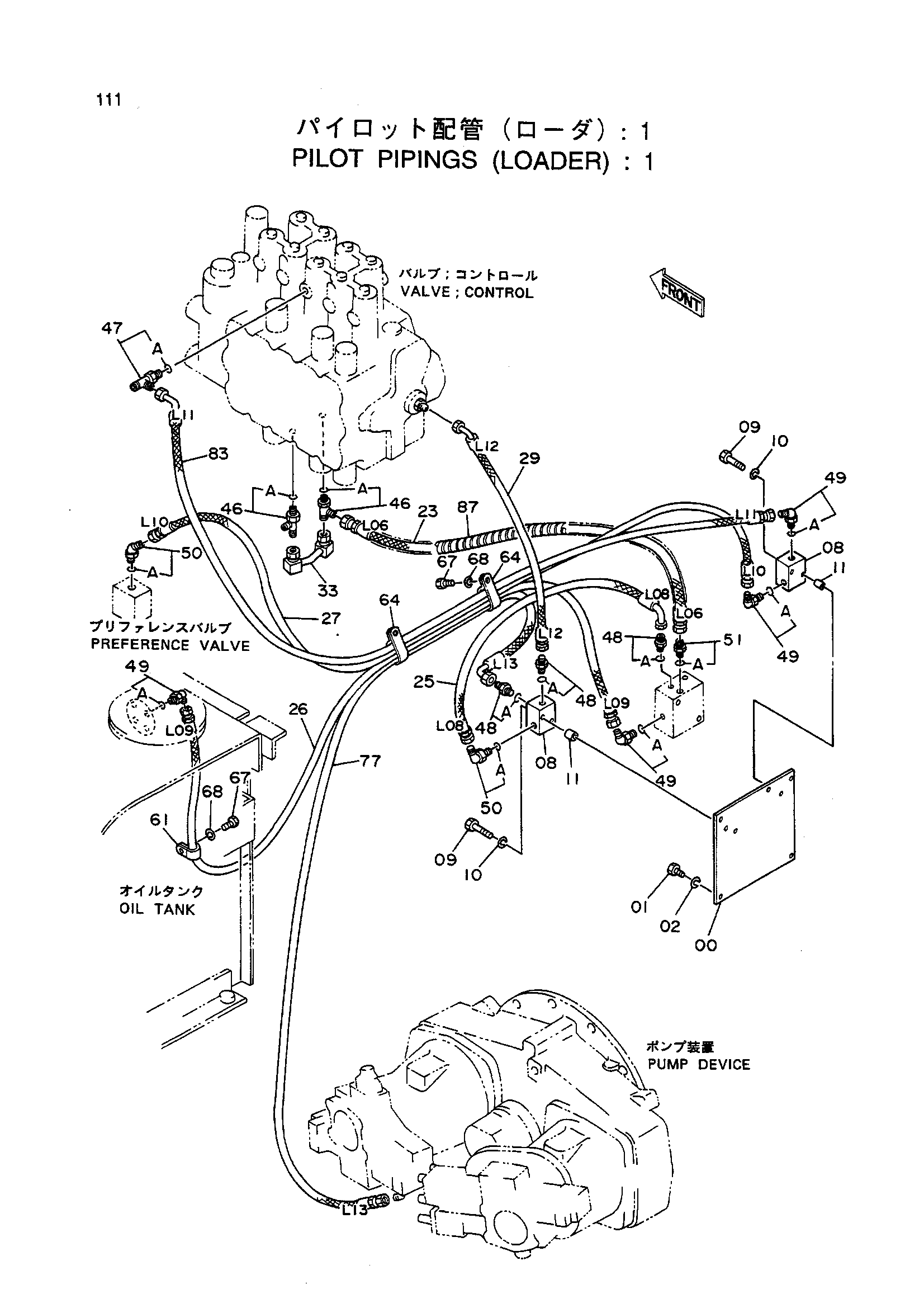

Заводская схема «Пилотный трубопроводы (погрузчик): 1» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9733396 | Пластина | 1 |
| 01 | J901020 | Болт | 4 |
| 02 | A590910 | Пружинная шайба | 4 |
| 08 | 4195759 | Челночный клапан | 2 |
| 09 | J901065 | Болт | 4 |
| 10 | A590910 | Пружинная шайба | 4 |
| 11 | 4131346 | Проставка | 4 |
| 23 | 4248697 | Нейлоновый шланг | 1 |
| 25 | 4248692 | Шланг | 1 |
| 26 | 4248694 | Нейлоновый шланг | 1 |
| 27 | 4248695 | Нейлоновый шланг | 1 |
| 29 | 4248690 | Нейлоновый шланг | 1 |
| 33 | 8044773 | Трубка | 1 |
| 46 | 4205363 | Тройник | 2 |
| 46A | 4509180 | Уплотнительное кольцо | 1 |
| 47 | 4246385 | Тройник | 1 |
| 47A | 4509180 | Уплотнительное кольцо | 1 |
| 48 | 4200465 | Адаптер | 3 |
| 48A | 957366 | Уплотнительное кольцо | 1 |
| 49 | 4154670 | Угловой штуцер | 4 |
| 49A | 957366 | Уплотнительное кольцо | 1 |
| 50 | 4193826 | Угловой штуцер | 2 |
| 50A | 957366 | Уплотнительное кольцо | 1 |
| 51 | 4200467 | Адаптер | 1 |
| 51A | 957366 | Уплотнительное кольцо | 1 |
| 61 | 4192035 | Зажим | 1 |
| 64 | 4190265 | Зажим | 2 |
| 67 | J901016 | Болт | 3 |
| 68 | A590910 | Пружинная шайба | 3 |
| 77 | 4254441 | Шланг | 1 |
| 83 | 4254447 | Нейлоновый шланг | 1 |
| 87 | 4044420 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
