Гидроцилиндр рукояти <экскаватор> — HITACHI EX400

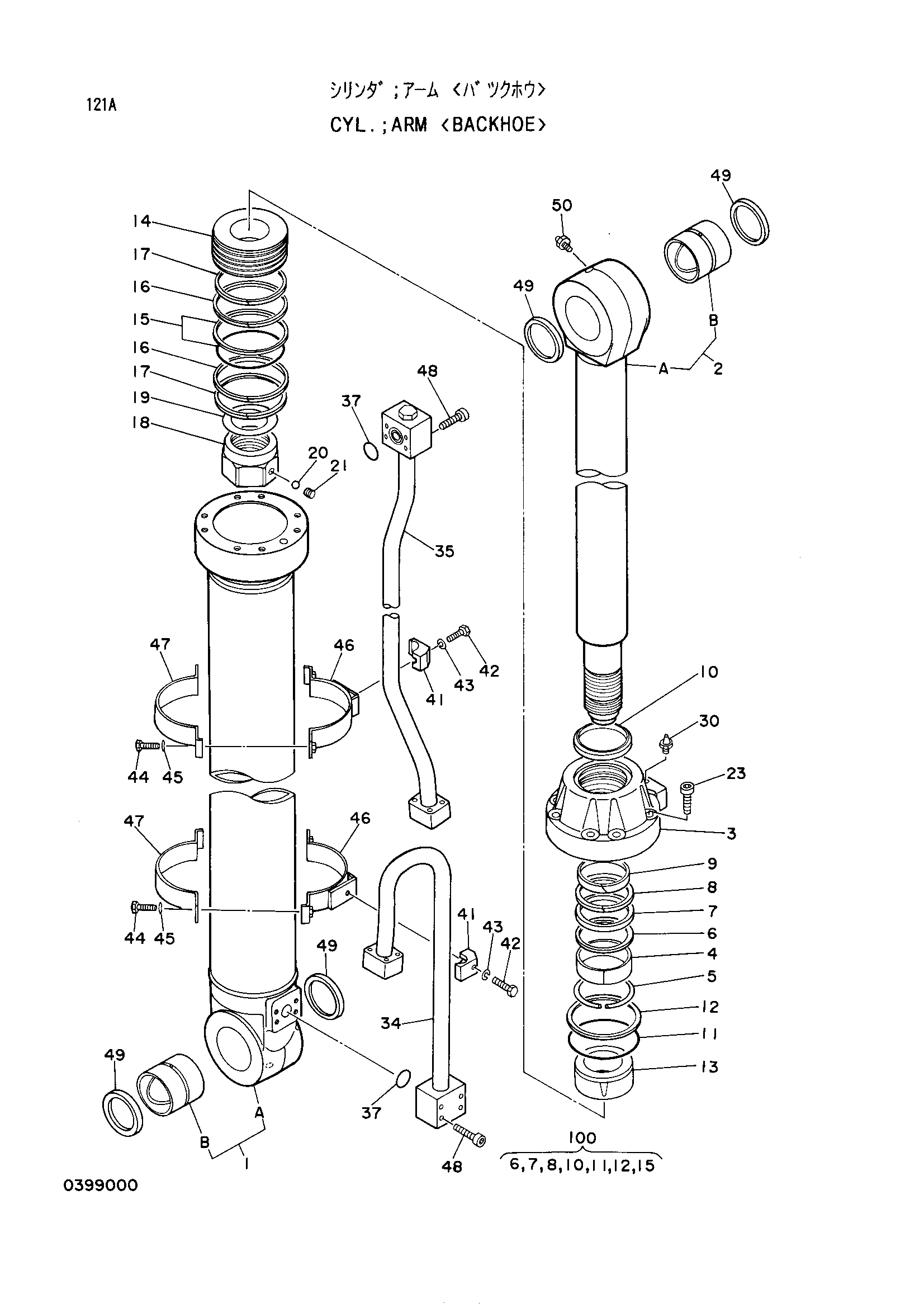

Заводская схема «Гидроцилиндр рукояти <экскаватор>» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4248321	Гидроцилиндр рукояти	1
1-30	4236055	Гидроцилиндр. (пипелесс)	1
1	0353001	Труба гидроцилиндра в сборе	1
1B	0352722	Втулка пальца	1
2	0353002	Шток поршня в сборе	1
2B	0352722	Втулка пальца	1
3	0353003	Головка гидроцилиндра	1
4	0353004	Втулка	1
5	0133709	Стопорное кольцо	1
6	0353005	Уплотнительное кольцо	1
7	0191405	U-образная манжета	1
8	0257005	Опорное кольцо	1
9	0353006	Направляющее кольцо	1
10	0257006	Грязесъёмное кольцо	1
11	A811180	Уплотнительное кольцо	1
12	0242507	Опорное кольцо	1
13	0353007	Амортизирующий подшипник	1
14	0353008	Поршень	1
15	0242510	Кольцо уплотнение в сборе	1
16	0336808	Кольцо	2
17	0242512	Кольцо	2
18	0353009	Гайка	1
19	0353010	Регулировочная шайба	1
20	0353011	Стальной шарик	1
21	0353012	Установочный винт	1
23	0353013	Болт с внутренним шестигранником	8
30	0237418	Бреедер воздушный	2
34	0353014	Трубка	1
35	0353015	Трубка	1
37	955612	Уплотнительное кольцо	2
41	0353016	Хомут трубки	2
42	0254312	Болт	2
43	A590914	Пружинная шайба	2
44	0178820	Болт	4
45	0325913	Шайба	4
46	0353017	Лента	2
47	0353018	Лента	2
48	0353019	Болт с внутренним шестигранником	8
49	4085479	Пылезащитное уплотнение	1
50	J75481	Штуцер	1
100	4236058	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
