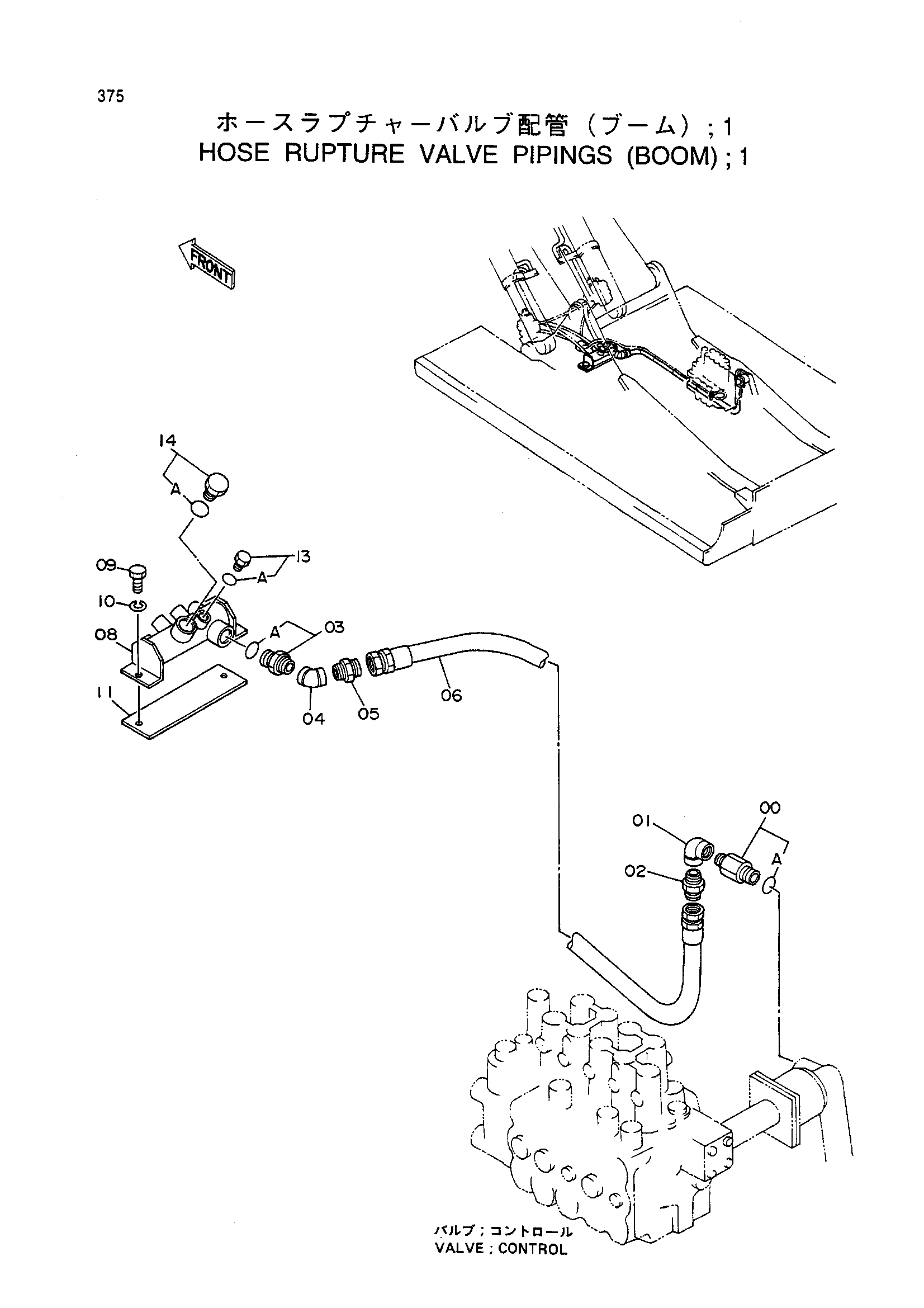

Шланг защита от разрыва клапан трубопроводы (стрела) 1 — HITACHI EX400
Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела) 1» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4243584 | Адаптер | 1 |
| 00A | 970860 | Уплотнительное кольцо | 1 |
| 01 | 94-0620 | Угловой штуцер | 1 |
| 02 | 94-1306 | Адаптер | 1 |
| 03 | 4238881 | Адаптер | 1 |
| 03A | 970860 | Уплотнительное кольцо | 1 |
| 04 | 94-0605 | Угловой штуцер | 1 |
| 05 | 94-1306 | Адаптер | 1 |
| 06 | 4247363 | Шланг | 1 |
| 08 | 8042550 | Коллектор | 1 |
| 09 | J901225 | Болт | 2 |
| 10 | A590912 | Пружинная шайба | 2 |
| 11 | 4247406 | Седло винта | 1 |
| 13 | 4174541 | Пробка | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4113926 | Пробка | 1 |
| 14A | 4506429 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
