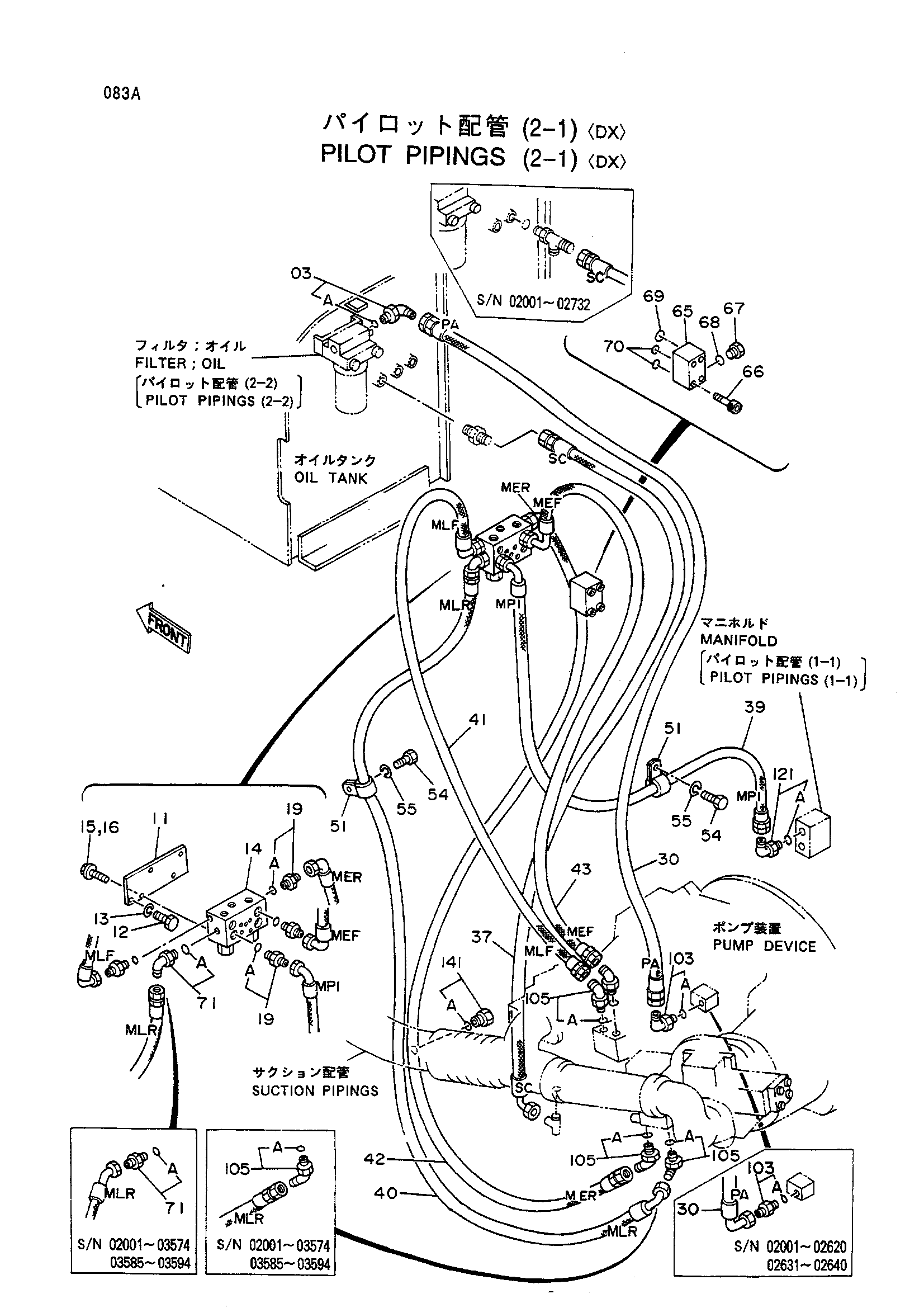

Пилотный трубопроводы (2-1) <DX> — HITACHI EX400
Заводская схема «Пилотный трубопроводы (2-1) <DX>» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4154672 | Угловой штуцер | 1 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4207494 | Пластина | 1 |
| 12 | J901016 | Болт | 2 |
| 13 | A590910 | Пружинная шайба | 2 |
| 14 | 4207493 | Клапан | 1 |
| 15 | J010816 | Болт с шайбой | 3 |
| 15 | J900816 | Болт | 3 |
| 16 | A590908 | Пружинная шайба | 3 |
| 19 | 4200465 | Адаптер | 4 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4217352 замена: 4270236 | Шланг (PA) | 1 |
| 30 | 4217352 замена: 4219345 | Шланг (PA) | 1 |
| 30 | 4270236 | Шланг (PA) | 1 |
| 30 | 4270236 | Шланг (PA) | 1 |
| 37 | 4224465 | Шланг (SC) | 1 |
| 39 | 4207329 | Шланг (MP1) | 1 |
| 40 | 4207331 | Шланг (MLR) | 1 |
| 41 | 4207330 | Шланг (MLF) | 1 |
| 42 | 4207333 | Шланг (MER) | 1 |
| 43 | 4207332 | Шланг (MEF) | 1 |
| 51 | 4190275 | Зажим | 2 |
| 54 | J901016 | Болт | 2 |
| 55 | A590910 | Пружинная шайба | 2 |
| 65 | 3043366 | Блок | 1 |
| 66 | M340532 | Болт с внутренним шестигранником | 4 |
| 67 | 4208977 | Пробка | 1 |
| 68 | 957366 | Уплотнительное кольцо | 1 |
| 69 | 4506412 | Уплотнительное кольцо | 1 |
| 70 | 4506320 | Уплотнительное кольцо | 2 |
| 71 | 4154670 | Угловой штуцер | 1 |
| 71 | 4154670 | Угловой штуцер | 1 |
| 71 | 4200465 | Адаптер | 1 |
| 71 | 4200465 | Адаптер | 1 |
| 71A | 957366 | Уплотнительное кольцо | 1 |
| 103 | 4219345 | Угловой штуцер | 1 |
| 103 | 4219345 | Угловой штуцер | 1 |
| 103 | 4221290 | Адптер S | 1 |
| 103 | 4221290 | Адптер S | 1 |
| 103A | 4509180 | Уплотнительное кольцо | 1 |
| 105 | 4193826 | Угловой штуцер | 4 |
| 105A | 957366 | Уплотнительное кольцо | 1 |
| 121 | 4154670 | Угловой штуцер | 1 |
| 121A | 957366 | Уплотнительное кольцо | 1 |
| 141 | 4093624 | Пробка | 1 |
| 141A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
