STD. рукоять 3.4M — HITACHI EX400

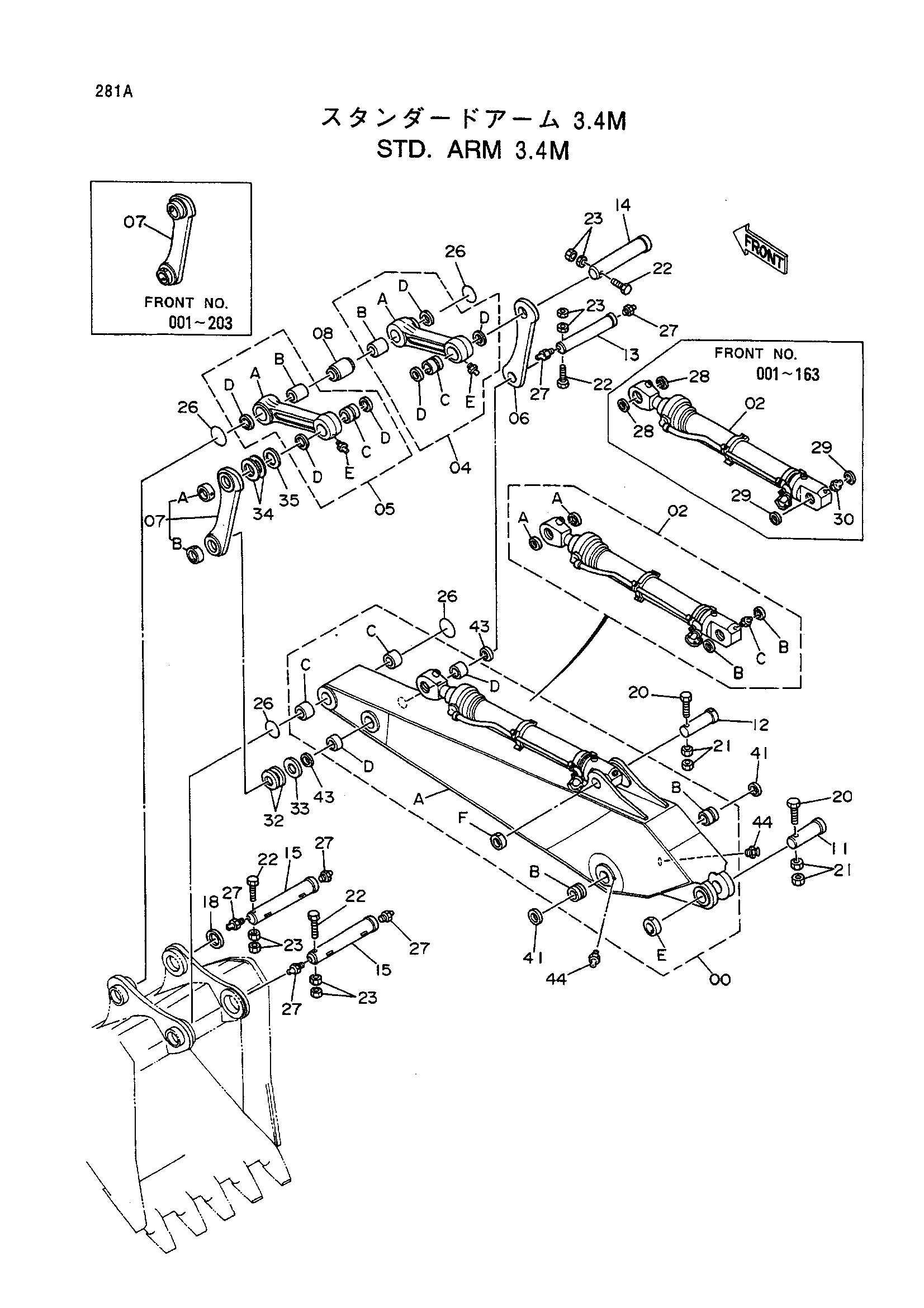

Заводская схема «STD. рукоять 3.4M» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7018589 | Рукоять в сборе | 1 |
| 00A | 6008635 | Рукоять | 1 |
| 00B | 3041789 | Втулка | 2 |
| 00C | 4207271 | Втулка | 2 |
| 00D | 3026075 | Втулка | 2 |
| 00E | 4205110 | Ограничитель | 1 |
| 00F | 4143531 | Ограничитель | 1 |
| 02 | 4206481 замена: 4074008 | Гидроцилиндр ковша | 1 |
| 02 | 4206481 замена: 4085479 | Гидроцилиндр ковша | 1 |
| 02 | 4206481 замена: 4248322 | Гидроцилиндр ковша | 1 |
| 02 | 4206481 замена: J75482 | Гидроцилиндр ковша | 1 |
| 02 | 4248322 | Гидроцилиндр ковша | 1 |
| 02A | 4085479 | Пылезащитное уплотнение | 2 |
| 02B | 4074008 | Пылезащитное уплотнение | 2 |
| 02C | J75482 | Штуцер | 1 |
| 04 | 9074900 | Тяга в сборе | 1 |
| 04A | 2024781 | Тяга | 1 |
| 04B | 3038821 | Втулка | 1 |
| 04C | 4207092 | Втулка | 1 |
| 04D | 4083972 | Пылезащитное уплотнение | 3 |
| 04E | J75481 | Штуцер | 1 |
| 05 | 9074901 | Тяга в сборе | 1 |
| 05A | 2024782 | Тяга | 1 |
| 05B | 3038821 | Втулка | 1 |
| 05C | 4207092 | Втулка | 1 |
| 05D | 4083972 | Пылезащитное уплотнение | 3 |
| 05E | J75481 | Штуцер | 1 |
| 06 | 8039329 | Тяга | 1 |
| 07 | 8039327 замена: 4252865 | Тяга | 1 |
| 07 | 8039327 замена: 8046572 | Тяга | 1 |
| 07 | 8046572 | Тяга | 1 |
| 07A | 4251228 | Ограничитель | 1 |
| 07B | 4251229 | Ограничитель | 1 |
| 08 | 4206993 | Проставка | 1 |
| 11 | 3038825 | Палец | 1 |
| 11 | 3054570 | Палец | 1 |
| 12 | 3038820 | Палец | 1 |
| 13 | 3038819 | Палец | 1 |
| 14 | 3038817 | Палец | 1 |
| 15 | 3038822 | Палец | 2 |
| 18 | 4205199 | Шайба | 1 |
| 20 | M222005 | Болт | 2 |
| 21 | J951020 | Гайка | 4 |
| 22 | 4252865 | Болт | 4 |
| 22 | M222205 замена: 4252865 | Болт | 4 |
| 23 | J951022 | Гайка | 8 |
| 26 | 4102191 | Уплотнительное кольцо | 4 |
| 27 | J75481 | Штуцер | 6 |
| 28 | 4085479 | Пылезащитное уплотнение | 2 |
| 29 | 4074008 | Пылезащитное уплотнение | 2 |
| 30 | J75482 | Штуцер | 1 |
| 32 | 4134371 | Регулировочная шайба 1.6 | 2 |
| 33 | 4165073 | Регулировочная шайба 2.3 | 1 |
| 34 | 4134373 | Регулировочная шайба 1.6 | 2 |
| 35 | 4135547 | Регулировочная шайба 2.3 | 1 |
| 41 | 4086127 | Пылезащитное уплотнение | 2 |
| 43 | 4074008 | Пылезащитное уплотнение | 2 |
| 44 | J75482 | Штуцер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
