Ход трубопроводы (2) (LC гусеница) — HITACHI EX400

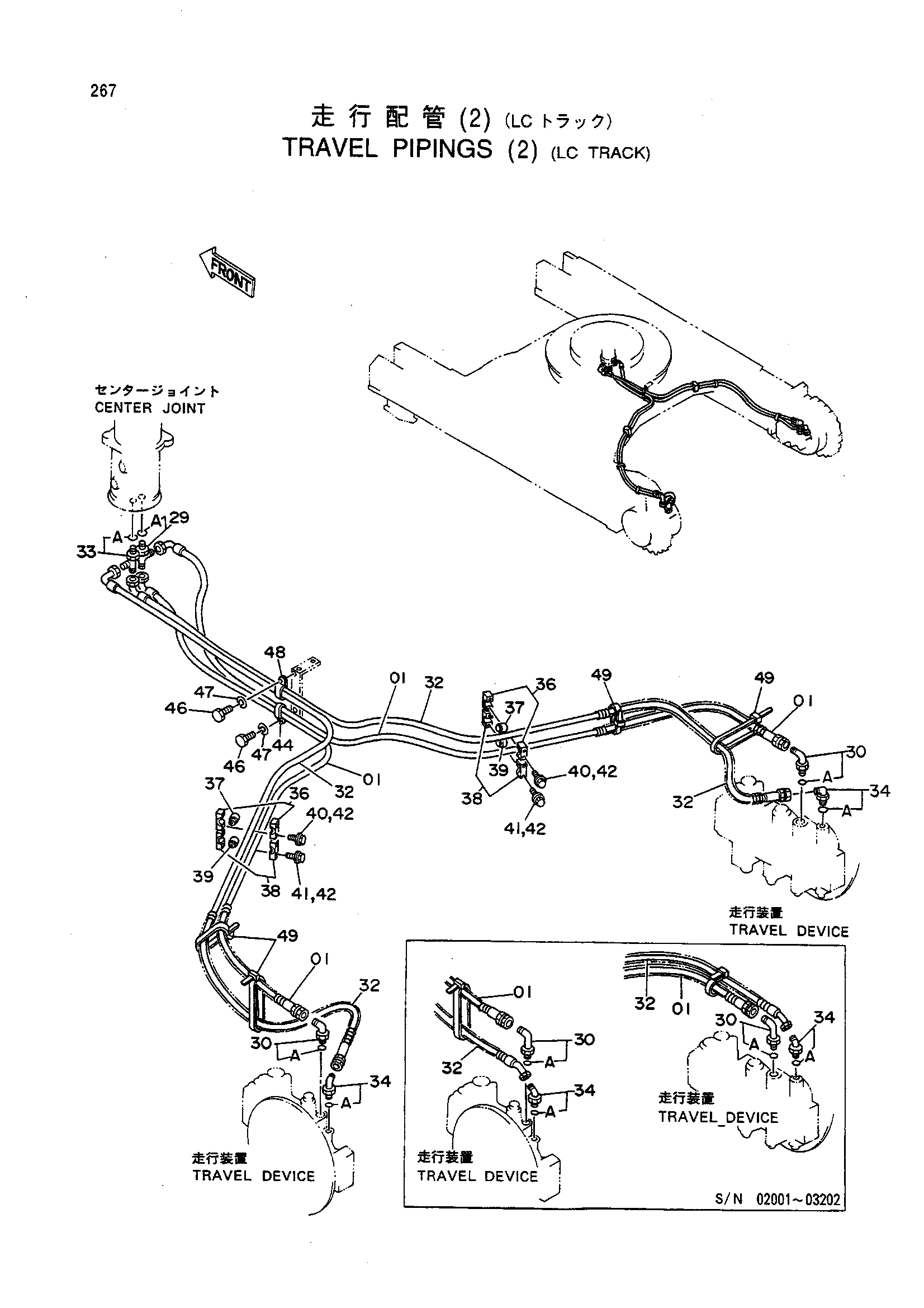

Заводская схема «Ход трубопроводы (2) (LC гусеница)» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4222061 | Шланг | 2 |
| 29 | 4217343 | Тройник | 1 |
| 29A | 4506418 | Уплотнительное кольцо | 1 |
| 30 | 4154672 | Угловой штуцер | 2 |
| 30 | 4217342 замена: 4154672 | Угловой штуцер | 2 |
| 30A | 4506418 | Уплотнительное кольцо | 1 |
| 32 | 4222060 замена: 4154671 | Шланг | 2 |
| 32 | 4222060 замена: 4295191 | Шланг | 2 |
| 32 | 4295191 | Шланг | 2 |
| 33 | 4205363 | Тройник | 1 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | 4154671 | Угловой штуцер | 2 |
| 34 | 4190244 | Угловой штуцер | 2 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 36 | 4186040 | Хомут | 2 |
| 37 | 4186041 | Втулка | 2 |
| 38 | 4217754 | Хомут | 2 |
| 39 | 4217755 | Втулка | 2 |
| 40 | J010850 | Болт с шайбой | 4 |
| 40 | J900850 | Болт | 4 |
| 41 | J010865 | Болт с шайбой | 4 |
| 41 | J900865 | Болт | 4 |
| 42 | A590908 | Пружинная шайба | 8 |
| 44 | 4190266 | Зажим | 1 |
| 46 | J901016 | Болт | 2 |
| 47 | A590910 | Пружинная шайба | 2 |
| 48 | 4190282 | Зажим | 1 |
| 49 | 4121859 | Ленточный зажим | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
