Гидроцилиндр. (C/W подъём) — HITACHI EX400

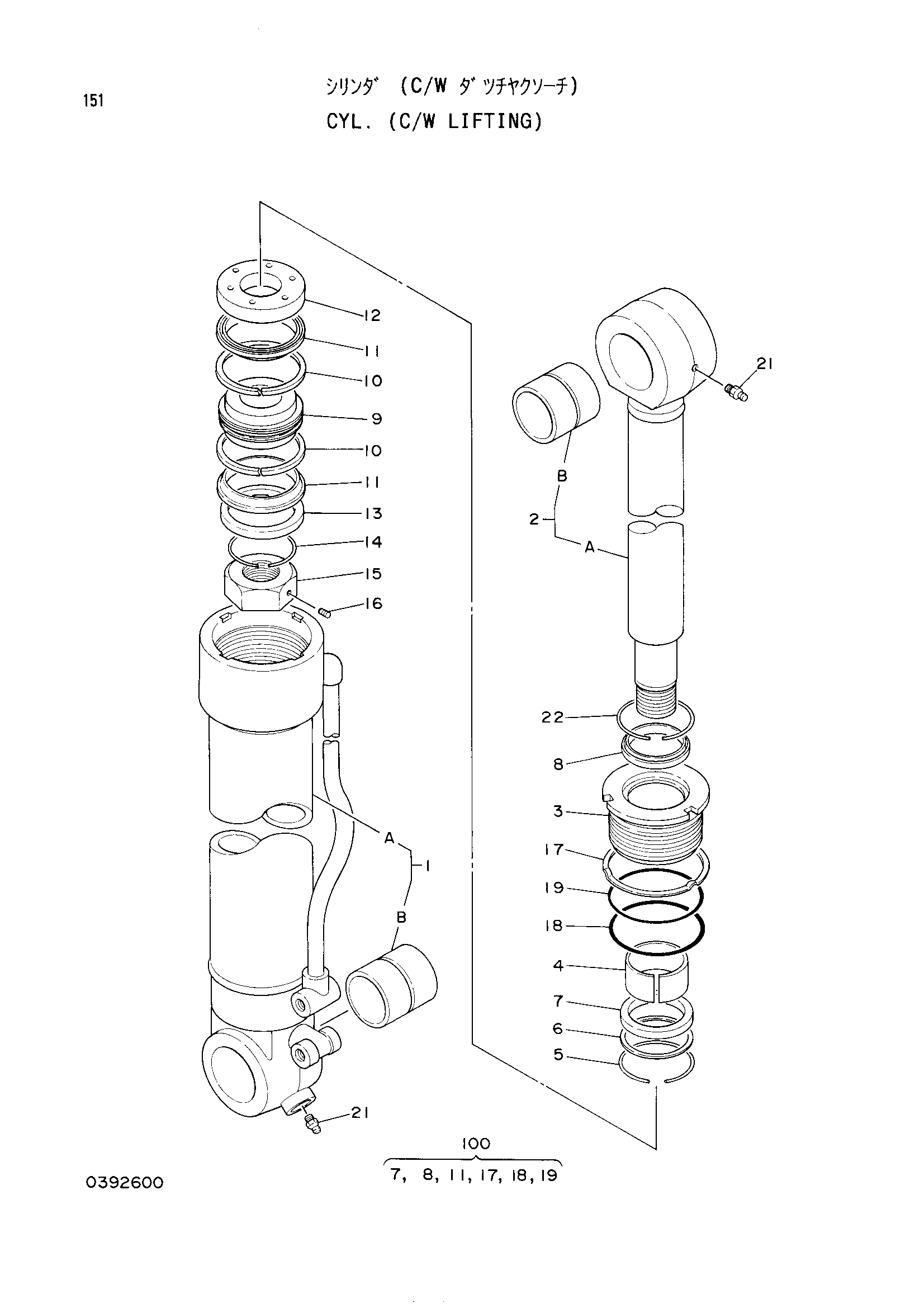

Заводская схема «Гидроцилиндр. (C/W подъём)» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 2012857 | Гидроцилиндр.(C/W подъём) | 1 | |
| 1 | 4263607 | Труба гидроцилиндра в сборе | 1 |
| 1A | 0188901 | Труба гидроцилиндра | 1 |
| 1B | 0188905 | Втулка | 1 |
| 2 | 4263608 | Шток поршня в сборе | 1 |
| 2A | 0188902 | Шток поршня | 1 |
| 2B | 0188905 | Втулка | 1 |
| 3 | 0188903 | Головка гидроцилиндра | 1 |
| 4 | 988681 | Втулка | 1 |
| 5 | 4004663 | Кольцо | 1 |
| 6 | 4004664 | Манжета | 1 |
| 7 | 4085460 | U-образная манжета | 1 |
| 8 | 0162402 | Грязесъёмное кольцо | 1 |
| 9 | 4067376 | Поршень | 1 |
| 10 | 954990 | Поршневое кольцо | 2 |
| 11 | 4085429 | U-образная манжета | 2 |
| 12 | 0392605 | Держатель у-ринг | 1 |
| 13 | 4508158 | Держатель | 1 |
| 14 | 4510850 | Ограничитель | 1 |
| 15 | 0178604 | Гайка | 1 |
| 16 | 4085441 | Установочный винт | 1 |
| 17 | 4508160 | Стопорная шайба | 1 |
| 18 | 4038304 | Уплотнительное кольцо | 1 |
| 19 | 4049492 | Уплотнительное кольцо | 1 |
| 21 | J75481 | Штуцер | 2 |
| 22 | 934307 | Стопорное кольцо | 1 |
| 100 | 4263025 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
