Механизм поворота — HITACHI EX400

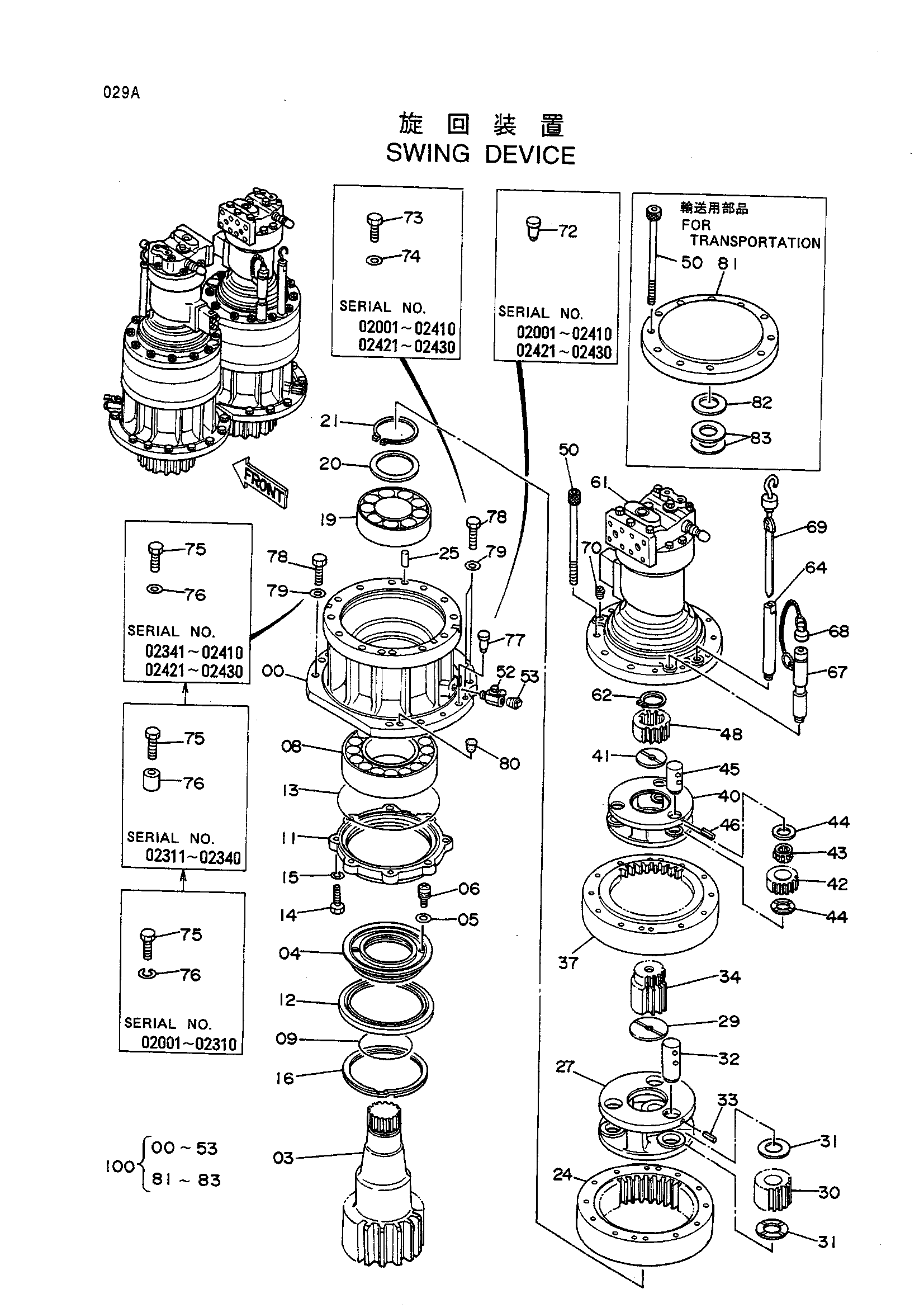

Заводская схема «Механизм поворота» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-76 | 9080248 | Механизм поворота в сборе | 2 |
| 00-76 | 9080248 | Механизм поворота в сборе | 2 |
| 00-69 | 9096630 | Механизм поворота в сборе | 2 |
| 00-69 | 9096630 | Механизм поворота в сборе | 2 |
| 00 | 1012431 | Корпус | 1 |
| 00 | 1015024 | Корпус | 1 |
| 03 | 2024146 | Вал проп. | 1 |
| 04 | 2024704 | Втулка | 1 |
| 05 | 4204644 | Магнит | 2 |
| 06 | 4204645 | Винт с шайбой | 2 |
| 08 | 4022562 | Роликовый подшипник | 1 |
| 09 | A810130 | Уплотнительное кольцо | 1 |
| 11 | 2024515 | Крышка | 1 |
| 12 | 4203792 замена: 4267227 | Масляное уплотнение | 1 |
| 12 | 4267227 замена: 4315104 | Масляное уплотнение | 1 |
| 12 | 4315104 | Масляное уплотнение | 1 |
| 13 | 4203186 | Уплотнительное кольцо | 1 |
| 14 | J901240 | Болт | 8 |
| 15 | A590912 | Пружинная шайба | 8 |
| 16 | 4203761 | Стопорное кольцо | 1 |
| 19 | 4102848 | Подшипник. спх.рол. | 1 |
| 20 | 4200017 | Проставка | 1 |
| 21 | 991352 | Стопорное кольцо | 1 |
| 24 | 1011220 | Шестерня интернал | 1 |
| 25 | J401640 | Установочный штифт | 2 |
| 27 | 1013272 | Водило | 1 |
| 29 | 4176073 | Упорная пластина | 1 |
| 30 | 9727844 | Планетарная шестерня | 3 |
| 31 | 4176072 | Упорная пластина | 6 |
| 32 | 4203534 | Палец | 3 |
| 33 | 4513294 | Пружинный штифт | 3 |
| 34 | 3038494 | Солнечная шестерня | 1 |
| 37 | 2024516 | Шестерня интернал | 1 |
| 40 | 1011219 | Водило | 1 |
| 41 | 4195372 | Упорная пластина | 1 |
| 42 | 3038496 | Планетарная шестерня | 3 |
| 43 | 4204191 замена: 4334731 | Игольчатый подшипник | 3 |
| 43 | 4334731 | Игольчатый подшипник | 3 |
| 44 | 4176072 | Упорная пластина | 6 |
| 45 | 4203533 | Палец | 3 |
| 46 | 4144020 | Пружинный штифт | 3 |
| 48 | 3038492 | Солнечная шестерня | 1 |
| 50 | M341805 | Болт с внутренним шестигранником | 12 |
| 52 | 4194712 | Кран | 1 |
| 53 | 94-2024 | Пробка | 1 |
| 61 | 4206795 | Гидромотор | 1 |
| 61 | 4206795 | Гидромотор | 1 |
| 61 | 4246413 | Гидромотор | 1 |
| 61 | 4246413 | Гидромотор | 1 |
| 62 | 959499 | Стопорное кольцо | 1 |
| 64 | 4191879 | Трубка | 1 |
| 67 | 9730189 | Трубка | 1 |
| 68 | 4080507 | Колпачок | 1 |
| 69 | 3043290 | Указатель уровня | 1 |
| 70 | 94-2022 | Пробка | 1 |
| 70 | 94-2022 | Пробка | 1 |
| 72 | 4080398 замена: 4253709 | Установочный штифт | 2 |
| 72 | 4253709 | Установочный штифт | 2 |
| 72 | 4253709 | Установочный штифт | 2 |
| 73 | J932065 | Болт | 2 |
| 73 | J932075 | Болт | 2 |
| 73 | J932075 | Болт | 2 |
| 74 | 4018545 | Шайба | 2 |
| 74 | 4018545 | Шайба | 2 |
| 74 | 4066746 | Шайба | 2 |
| 74 | A590920 замена: 4066746 | Пружинная шайба | 2 |
| 75 | J932000 | Болт | 11 |
| 75 | J932065 | Болт | 11 |
| 75 | J932075 | Болт | 11 |
| 75 | J932075 | Болт | 11 |
| 76 | 4018545 | Шайба | 11 |
| 76 | 4018545 | Шайба | 11 |
| 76 | 4257192 | Проставка | 11 |
| 76 | A590920 | Пружинная шайба | 11 |
| 77 | 4253709 | Установочный штифт | 4 |
| 77 | 4253709 | Установочный штифт | 4 |
| 78 | J932075 | Болт | 26 |
| 78 | J932075 | Болт | 26 |
| 79 | 4018545 | Шайба | 26 |
| 79 | 4018545 | Шайба | 26 |
| 80 | 425176 | Пробка | 4 |
| 80 | 425176 | Пробка | 4 |
| 81 | 8045520 | Крышка(для транспортировка) | 2 |
| 82 | 4232537 | Регулировочная шайба 0.5(для транспортировка) | 2 |
| 83 | 4232696 | Регулировочная шайба 1.0(для транспортировка) | 6 |
| 100 | 9088535 | Механизм поворота(без гидромотор) | 2 |
| 100 | 9098010 | Механизм поворота(без гидромотор) | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
