Пилотный трубопроводы (5-1) — HITACHI EX400

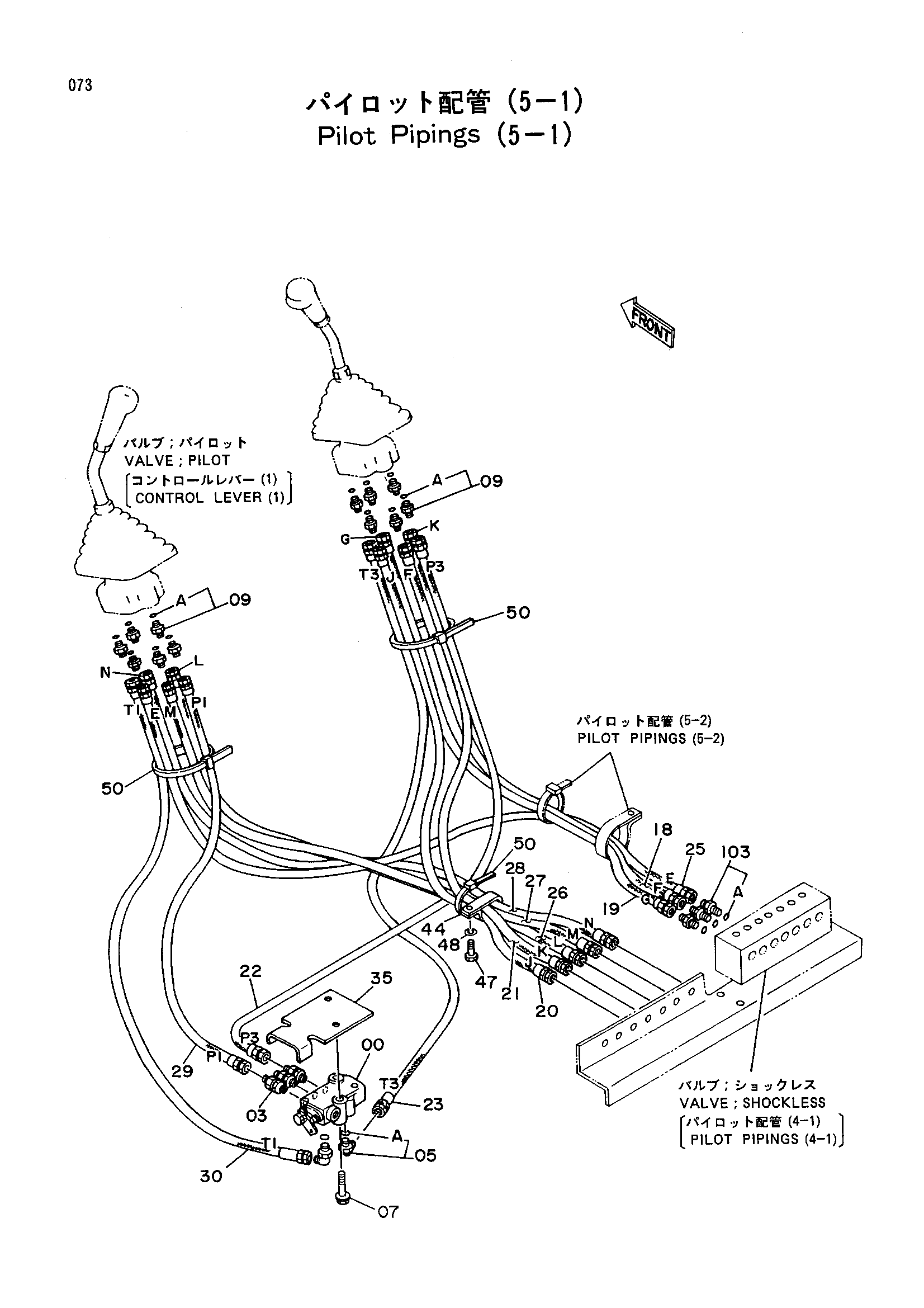

Заводская схема «Пилотный трубопроводы (5-1)» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4179025 | Запорный клапан | 1 |
| 03 | 4188687 | Фильтр | 3 |
| 05 | 4154671 | Угловой штуцер | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | J011075 | Болт с шайбой | 2 |
| 09 | 4200467 | Адаптер | 12 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4207397 | Нейлоновый шланг (F) | 1 |
| 19 | 4207398 | Нейлоновый шланг (G) | 1 |
| 20 | 4207399 | Нейлоновый шланг (J) | 1 |
| 21 | 4207900 | Нейлоновый шланг (K) | 1 |
| 22 | 4207906 | Нейлоновый шланг (P3) | 1 |
| 23 | 4207983 | Нейлоновый шланг (T3) | 1 |
| 25 | 4207396 | Нейлоновый шланг (E) | 1 |
| 26 | 4207901 | Нейлоновый шланг (левый) | 1 |
| 27 | 4207902 | Нейлоновый шланг (M) | 1 |
| 28 | 4207903 | Нейлоновый шланг (N) | 1 |
| 29 | 4207904 | Нейлоновый шланг (P1) | 1 |
| 30 | 4203027 | Нейлоновый шланг (T1) | 1 |
| 35 | 4218688 | Ограничитель | 1 |
| 44 | 4192034 | Зажим | 1 |
| 47 | J901016 | Болт | 1 |
| 48 | A590910 | Пружинная шайба | 1 |
| 50 | 4055312 | Ленточный зажим | 3 |
| 103 | 4200466 | Адаптер | 3 |
| 103A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
