Гидробак <DX> — HITACHI EX400

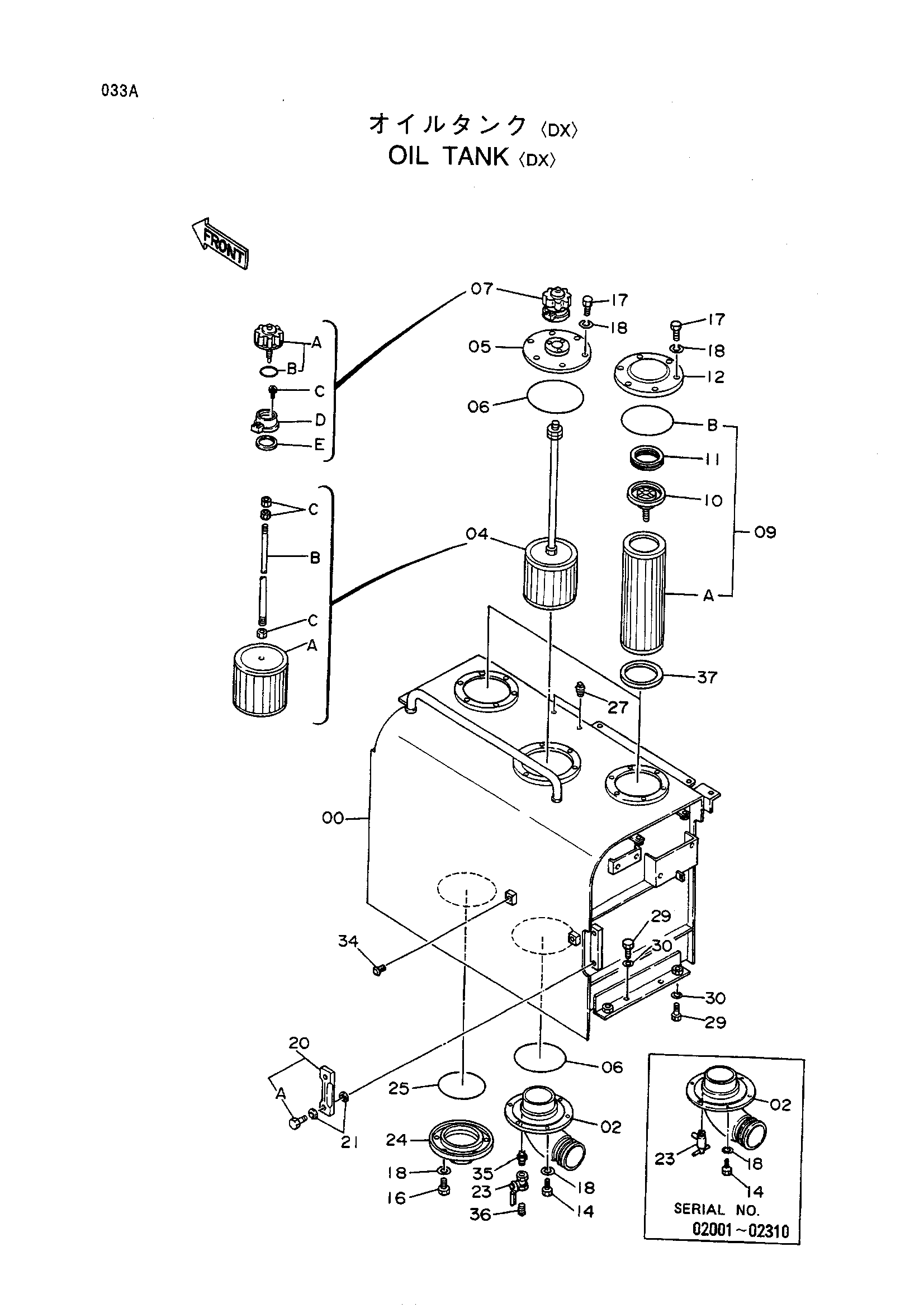

Заводская схема «Гидробак <DX>» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5002199 | Гидробак | 1 |
| 00 | 5003181 замена: 5004001 | Гидробак | 1 |
| 00 | 5003181 замена: 8056333 | Гидробак | 1 |
| 00 | 5004001 | Гидробак | 1 |
| 02 | 9728011 | Фланец трубка | 1 |
| 04 | 4204954 замена: 4315472 | Фильтр всасывание в сборе | 1 |
| 04 | 4204954 | Фильтр всасывание в сборе | 1 |
| 04 | 4315472 | Фильтр всасывание в сборе | 1 |
| 04 | 4315472 | Фильтр всасывание в сборе | 1 |
| 04A | 4237660 | Сетчатый фильтр | 1 |
| 04A | 4237660 | Сетчатый фильтр | 1 |
| 04A | 4317008 | Сетчатый фильтр | 1 |
| 04A | 4317008 | Сетчатый фильтр | 1 |
| 04B | 4237661 | Шток | 1 |
| 04B | 4237661 | Шток | 1 |
| 04B | 4317009 | Шток | 1 |
| 04B | 4317009 | Шток | 1 |
| 04C | J950010 | Гайка | 3 |
| 05 | 8039349 замена: 8061926 | Крышка | 1 |
| 05 | 8061926 | Крышка | 1 |
| 06 | A811220 | Уплотнительное кольцо | 2 |
| 07 | 4178684 | Сапун воздушный в сборе | 1 |
| 07A | 4222874 | Фильтр | 1 |
| 07B | 953612 | Уплотнительное кольцо | 1 |
| 07C | M340516 | Болт с внутренним шестигранником | 3 |
| 07D | 4222875 | Корпус | 1 |
| 07E | 4222876 | Манжета | 1 |
| 09 | 4206705 | Элемент фильтр в сборе | 2 |
| 09A | 4180416 | Фильтрующий элемент | 1 |
| 09B | A810190 | Уплотнительное кольцо | 1 |
| 10 | 4180414 | Клапан | 2 |
| 11 | 4050732 замена: 4226549 | Пружина | 2 |
| 11 | 4226549 | Пружина | 2 |
| 12 | 4204057 | Крышка | 2 |
| 14 | J901025 | Болт | 6 |
| 16 | M111022 | Болт | 6 |
| 17 | J901020 | Болт | 18 |
| 18 | A590910 | Пружинная шайба | 30 |
| 20 | 8016441 | Указатель уровня | 1 |
| 20 | 8056333 | Указатель уровня | 1 |
| 20A | 4100967 | Болт | 2 |
| 21 | 449558 | Уплотнительная шайба | 4 |
| 23 | 4094354 замена: 4209782 | Кран | 1 |
| 23 | 4094354 замена: 94-1702 | Кран | 1 |
| 23 | 4094354 замена: 94-2023 | Кран | 1 |
| 23 | 4209782 | Шаровой клапан | 1 |
| 24 | 8023981 | Крышка | 1 |
| 25 | A810160 | Уплотнительное кольцо | 1 |
| 27 | 94-2023 | Пробка | 2 |
| 27 | 94-2023 | Пробка | 2 |
| 27 | J75283 | Пробка | 2 |
| 27 | J75283 | Пробка | 2 |
| 29 | J901645 | Болт | 8 |
| 30 | 4114405 | Шайба | 8 |
| 34 | 4248489 | Пробка | 2 |
| 35 | 94-1702 | Адаптер | 1 |
| 36 | 94-2023 | Пробка | 1 |
| 37 | 4250293 | Резиновая прокладка | 2 |
| 37 | 4250293 | Резиновая прокладка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
