Пилотный трубопроводы (погрузчик): 2 — HITACHI EX400

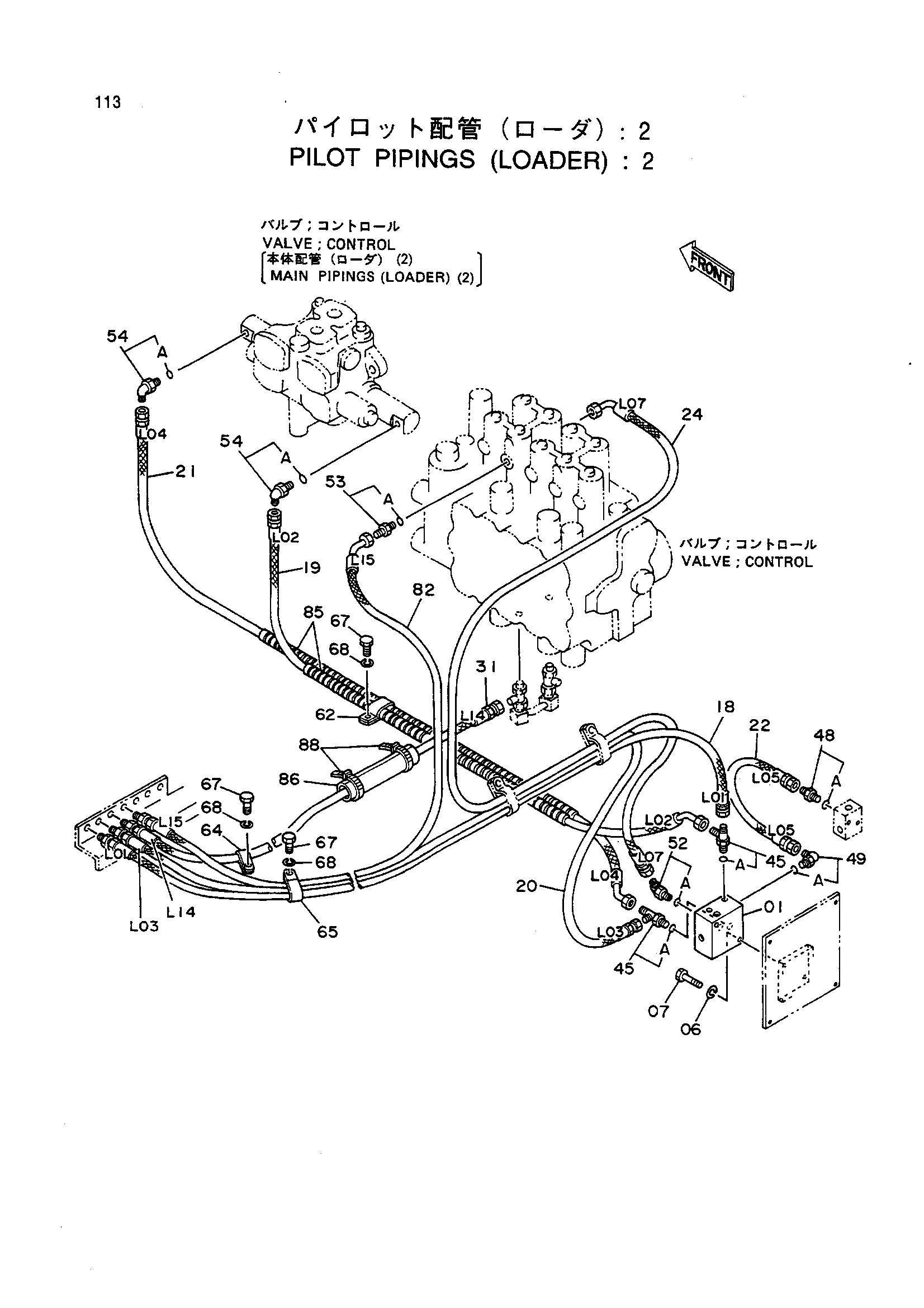

Заводская схема «Пилотный трубопроводы (погрузчик): 2» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4236431 | Клапан | 1 |
| 06 | A590908 | Пружинная шайба | 2 |
| 07 | J900875 | Болт | 2 |
| 18 | 4248683 | Нейлоновый шланг | 1 |
| 19 | 4248687 | Нейлоновый шланг | 1 |
| 20 | 4248684 | Нейлоновый шланг | 1 |
| 21 | 4248688 | Нейлоновый шланг | 1 |
| 22 | 4248693 | Шланг | 1 |
| 24 | 4248689 | Нейлоновый шланг | 1 |
| 31 | 4248685 | Нейлоновый шланг | 1 |
| 45 | 4207300 | Тройник | 2 |
| 45A | 957366 | Уплотнительное кольцо | 1 |
| 48 | 4200465 | Адаптер | 1 |
| 48A | 957366 | Уплотнительное кольцо | 1 |
| 49 | 4154670 | Угловой штуцер | 1 |
| 49A | 957366 | Уплотнительное кольцо | 1 |
| 52 | 4156434 | Угловой штуцер | 1 |
| 52A | 957366 | Уплотнительное кольцо | 1 |
| 53 | 4200466 | Адаптер | 1 |
| 53A | 4509180 | Уплотнительное кольцо | 1 |
| 54 | 4154671 | Угловой штуцер | 2 |
| 54A | 4509180 | Уплотнительное кольцо | 1 |
| 62 | 4190264 | Зажим | 1 |
| 64 | 4190265 | Зажим | 1 |
| 65 | 4193816 | Зажим | 1 |
| 67 | J901016 | Болт | 3 |
| 68 | A590910 | Пружинная шайба | 3 |
| 82 | 4254446 | Нейлоновый шланг | 1 |
| 85 | 4232601 | Трубка | 2 |
| 86 | 4141494 | Резиновая втулка | 1 |
| 88 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
