Электрооборудование (1) <SDX> — HITACHI EX400

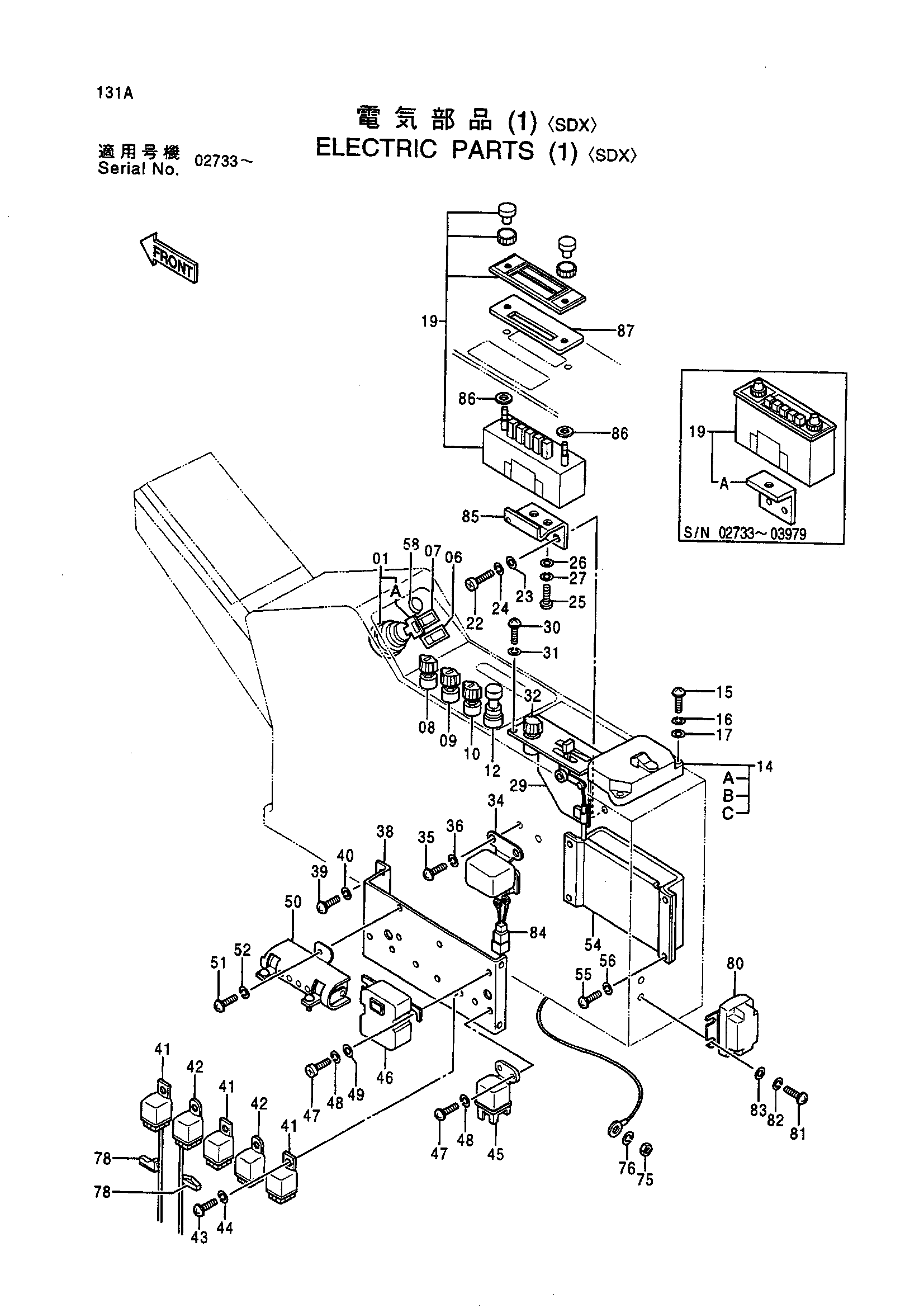

Заводская схема «Электрооборудование (1) <SDX>» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4186743 | Выключатель запуск (с шпонка) | 1 |
| 01A | 4187757 | Шпонка запуск (но.х800)(1=2 детали) | 1 |
| 06 | 4187088 | Выключатель (ход скорость) | 1 |
| 07 | 4187089 | Выключатель(аутоматик топливный управление) | 1 |
| 08 | 4206062 | Выключатель (кханге OF моде) | 1 |
| 09 | 4184396 | Выключатель (освещение) | 1 |
| 10 | 4239945 | Выключатель (стеклоочиститель и шайба) | 1 |
| 12 | 4184395 | Лигхтер | 1 |
| 14 | 4223768 | Короб предохранитель | 1 |
| 14A | 4127781 | Предохранитель (15A) | 4 |
| 14B | 4195610 | Предохранитель (10A) | 9 |
| 14C | 4208246 | Предохранитель (1A) | 3 |
| 15 | J850625 | Винт | 2 |
| 16 | J251006 | Пружинная шайба | 2 |
| 17 | J250006 | Плоская шайба | 2 |
| 19 | 4043976 замена: 3069095 | Радио | 1 |
| 19 | 4043976 замена: 4335462 | Радио | 1 |
| 19 | 4043976 замена: 4335726 | Радио | 1 |
| 19 | 4043976 замена: A590110 | Радио | 1 |
| 19 | 4335726 | Радио | 1 |
| 19A | 4271850 | Кронштейн | 1 |
| 22 | M430610 | Винт | 2 |
| 23 | A590106 | Плоская шайба | 2 |
| 24 | A590906 | Пружинная шайба | 2 |
| 25 | M430508 | Винт | 2 |
| 26 | A590105 | Плоская шайба | 2 |
| 27 | A590905 | Пружинная шайба | 2 |
| 29 | 4189169 | Контроллер | 1 |
| 30 | J850410 | Винт | 4 |
| 31 | J251004 | Пружинная шайба | 4 |
| 32 | 4184397 | Выключатель (отопитель) | 1 |
| 34 | 4505392 | Реле звуковой сигнал | 1 |
| 35 | M430610 | Винт | 2 |
| 36 | A590906 | Пружинная шайба | 2 |
| 38 | 3042173 | Кронштейн | 1 |
| 39 | M430610 | Винт | 4 |
| 40 | A590906 | Пружинная шайба | 4 |
| 41 | 4189566 | Реле | 3 |
| 42 | 4183189 | Реле | 2 |
| 43 | M430610 | Винт | 5 |
| 44 | A590906 | Пружинная шайба | 5 |
| 45 | 4210117 | Реле | 1 |
| 46 | 4210118 | Таймер | 1 |
| 47 | M430610 | Винт | 4 |
| 48 | A590906 | Пружинная шайба | 4 |
| 49 | A590106 | Плоская шайба | 2 |
| 50 | 4158761 | Резистор | 1 |
| 51 | M430510 | Винт | 2 |
| 52 | A590905 | Пружинная шайба | 2 |
| 54 | 9099789 | Блок управление | 1 |
| 55 | M430610 | Винт | 4 |
| 56 | A590906 | Пружинная шайба | 4 |
| 58 | 4146754 | Резиновая прокладка | 1 |
| 75 | J950010 | Гайка | 1 |
| 76 | A590910 | Пружинная шайба | 1 |
| 78 | 4192489 | Диод | 2 |
| 80 | 4239944 | Реле | 1 |
| 81 | M430610 | Винт | 2 |
| 82 | A590906 | Пружинная шайба | 2 |
| 83 | A590106 | Плоская шайба | 2 |
| 84 | 4317182 | Диод | 1 |
| 84 | 4317182 | Диод | 1 |
| 85 | 3069095 | Кронштейн | 1 |
| 86 | A590110 | Плоская шайба | 2 |
| 87 | 4335462 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
