Аккумулятор крышка — HITACHI EX400

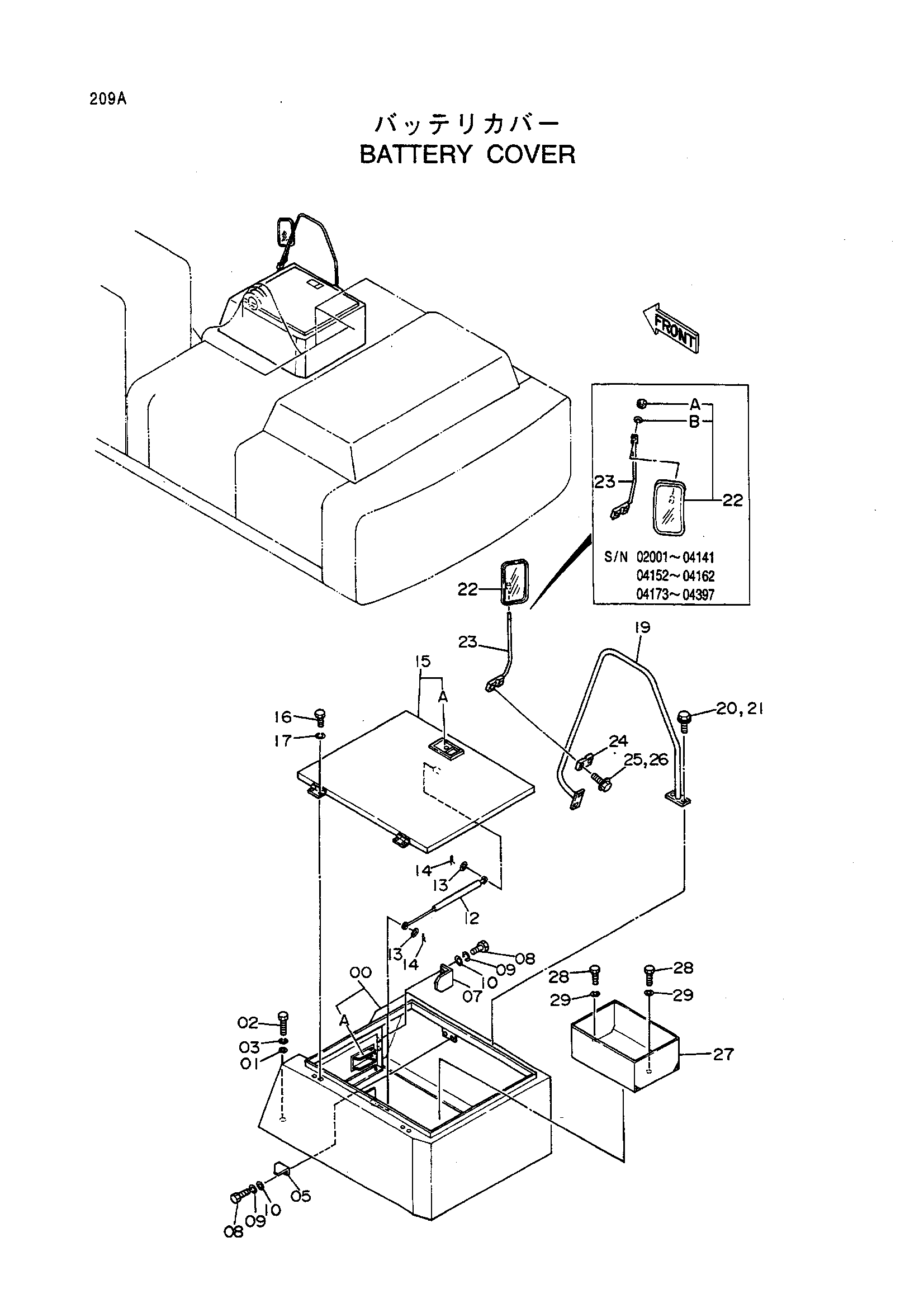

Заводская схема «Аккумулятор крышка» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5002320	Крышка	1
00A	7017862	Дверь блокировка (1)<для детали: см. отдельный	1
01	449490	Шайба	6
02	J901225	Болт	6
03	A590912	Пружинная шайба	6
05	4224237	Ограничитель	1
07	4224236	Ограничитель	1
08	J901225	Болт	4
09	A590912	Пружинная шайба	4
10	449490	Шайба	4
10	A590112 замена: 449490	Плоская шайба	4
12	4188366	Стойка	1
13	A590108	Плоская шайба	2
14	4022697	Стопорный палец	2
15	7019965	Крышка	1
15A	7017862	Дверь блокировка (1)<для детали: см. отдельный	1
16	J901020	Болт	4
17	A590910	Пружинная шайба	4
19	7019966	Ханд ралл	1
20	J011225	Болт с шайбой	4
20	J901225	Болт	4
21	A590912	Пружинная шайба	4
22	4093058 замена: 4165676	Зеркало	1
22	4093058 замена: 8057444	Зеркало	1
22	4093058	Зеркало	1
22	4165676	Зеркало	1
22	4165676	Зеркало	1
22	4165676	Зеркало	1
22A	M500807	Гайка	1
22A	M500807	Гайка	1
22A	M500807	Гайка	1
22B	A590908	Пружинная шайба	1
22B	A590908	Пружинная шайба	1
22B	A590908	Пружинная шайба	1
23	8039961	Стойка	1
23	8039961	Стойка	1
23	8039961	Стойка	1
23	8057444	Стойка	1
23	8057444	Стойка	1
23	8057444	Стойка	1
24	4201441	Хомут	1
25	J010845	Болт с шайбой	2
25	J900845	Болт	2
26	A590908	Пружинная шайба	2
27	8042432	Ящик для инструментов	1
28	J901225	Болт	2
29	A590912	Пружинная шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
