Харвестер трубопроводы (стрела) — HITACHI EX400

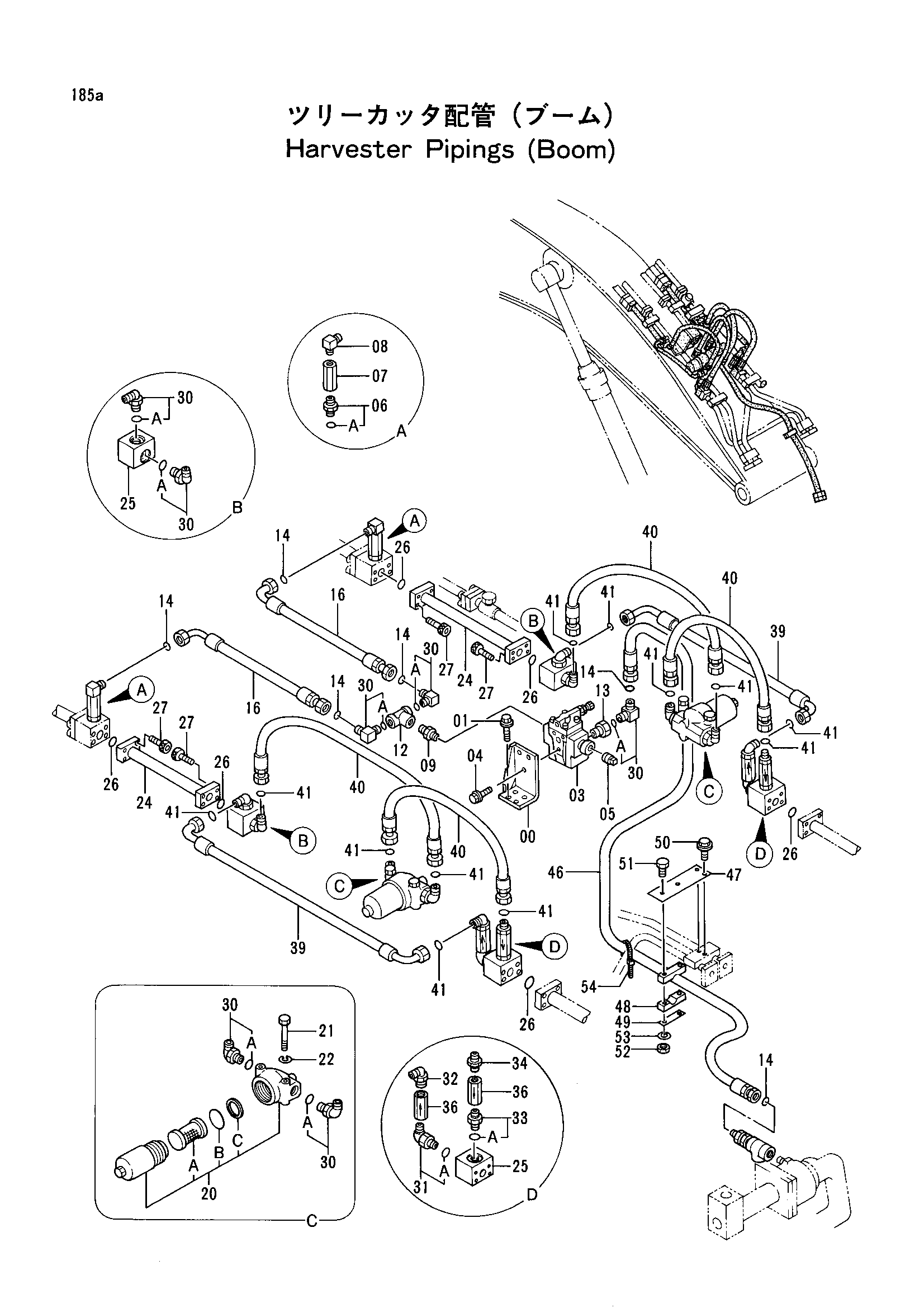

Заводская схема «Харвестер трубопроводы (стрела)» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8054801	Кронштейн	1
01	J011230	Болт с шайбой	4
03	4303862	Предохранительный клапан	1
04	J011025	Болт с шайбой	3
05	94-2022	Пробка	1
06	4303657	Адаптер	2
06A	A813029	Уплотнительное кольцо	1
07	4130714	Обратный клапан	2
08	4281216	Угловой штуцер	2
09	94-1905	Адаптер	1
12	4304479	Тройник	1
13	4304540	Переходник	1
14	A817021	Уплотнительное кольцо	6
16	4303803	Шланг	2
20	4306021	Фильтр линия	2
20A	4305062	Элемент	1
20A-C	4305831	Комплект элемент	1
20B	A812090	Уплотнительное кольцо	1
20C	4305025	Опорное кольцо	1
21	J901204	Болт	4
22	A590912	Пружинная шайба	4
24	8055225	Трубка	2
25	4305822	Блок	4
26	A815027	Уплотнительное кольцо	6
27	M341450	Болт с внутренним шестигранником	16
30	4302434	Угловой штуцер	11
30A	A813029	Уплотнительное кольцо	1
31	4305830	Угловой штуцер	2
31A	A813029	Уплотнительное кольцо	1
32	4281216	Угловой штуцер	2
33	4303657	Адаптер	2
33A	A813029	Уплотнительное кольцо	1
34	4208659	Адаптер	2
36	4130714	Обратный клапан	4
39	4305380	Шланг	2
40	4205320	Шланг	4
41	A817021	Уплотнительное кольцо	12
46	4309449	Шланг	1
47	4309763	Пластина	1
48	4194953	Хомут	2
49	4195494	Пластина	1
50	J011280	Болт с шайбой	2
51	J901080	Болт	2
52	J950010	Гайка	2
53	A590910	Пружинная шайба	2
54	4121859	Ленточный зажим	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
