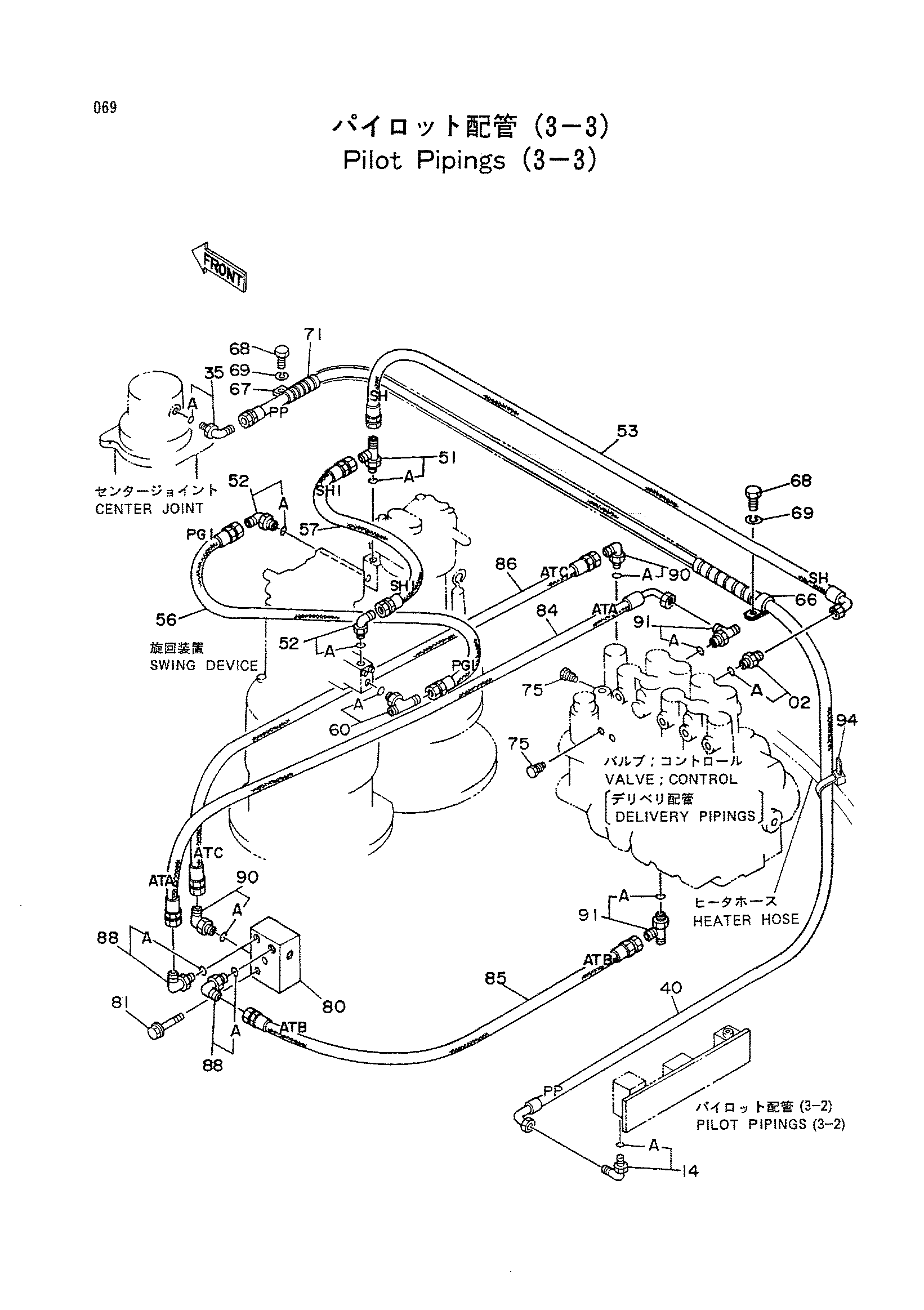

Пилотный трубопроводы (3-3) — HITACHI EX400
Заводская схема «Пилотный трубопроводы (3-3)» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4302200 | Адаптер | 1 |
| 02A | A813011 | Уплотнительное кольцо | 1 |
| 14 | 4302189 | Угловой штуцер | 1 |
| 14A | A813011 | Уплотнительное кольцо | 1 |
| 35 | 4304074 | Угловой штуцер | 1 |
| 35A | A813018 | Уплотнительное кольцо | 1 |
| 40 | 4249395 | Шланг | 1 |
| 51 | 4302193 | Тройник | 1 |
| 51A | A813011 | Уплотнительное кольцо | 1 |
| 52 | 4302186 | Угловой штуцер | 2 |
| 52A | A813011 | Уплотнительное кольцо | 1 |
| 53 | 4207341 | Нейлоновый шланг | 1 |
| 56 | 4251909 | Нейлоновый шланг | 1 |
| 57 | 4260131 | Нейлоновый шланг | 1 |
| 60 | 4302194 | Тройник | 1 |
| 60A | A813011 | Уплотнительное кольцо | 1 |
| 66 | 4190275 | Зажим | 1 |
| 67 | 4190277 | Зажим | 1 |
| 68 | J901016 | Болт | 2 |
| 69 | A590910 | Пружинная шайба | 2 |
| 71 | 4188522 | Трубка | 1 |
| 75 | 4209374 | Пробка | 2 |
| 80 | 4302759 | Клапан | 1 |
| 81 | J011070 | Болт с шайбой | 2 |
| 84 | 4236792 | Нейлоновый шланг | 1 |
| 85 | 4236791 | Шланг | 1 |
| 86 | 4236789 | Нейлоновый шланг | 1 |
| 88 | 4302189 | Угловой штуцер | 2 |
| 88A | A813011 | Уплотнительное кольцо | 1 |
| 90 | 4302186 | Угловой штуцер | 2 |
| 90A | A813011 | Уплотнительное кольцо | 1 |
| 91 | 4302196 | Тройник | 2 |
| 91A | A813014 | Уплотнительное кольцо | 1 |
| 94 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
