Пилотный трубопроводы (4-1) — HITACHI EX400

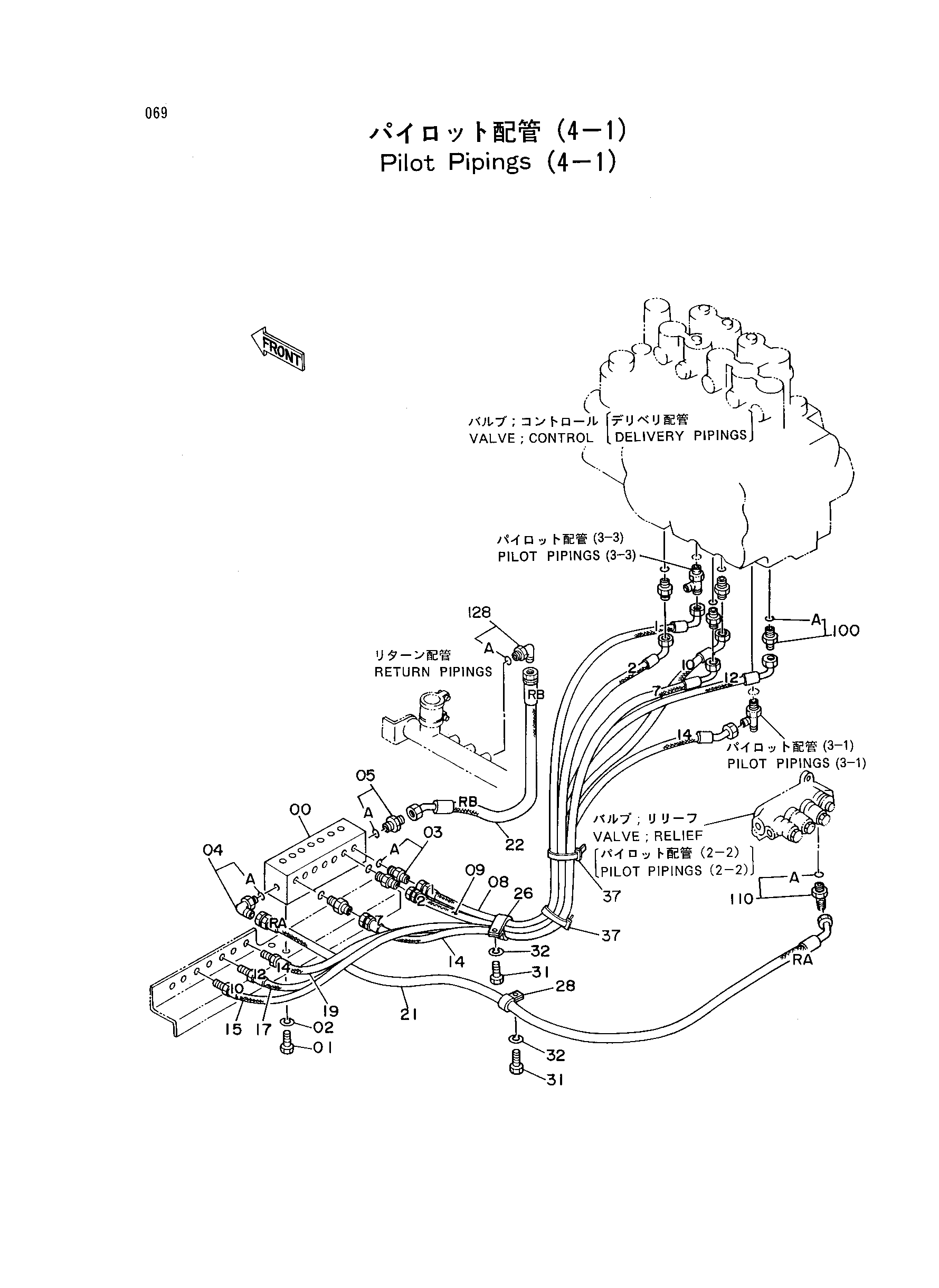

Заводская схема «Пилотный трубопроводы (4-1)» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4224218 | Клапан схокклесс | 1 |
| 01 | J901020 | Болт | 4 |
| 02 | A590910 | Пружинная шайба | 4 |
| 03 | 4200466 | Адаптер | 3 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4154672 | Угловой штуцер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4210361 | Адаптер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4217358 | Нейлоновый шланг | 1 |
| 09 | 4217359 | Нейлоновый шланг | 1 |
| 14 | 4217364 | Нейлоновый шланг | 1 |
| 15 | 4217367 | Нейлоновый шланг | 1 |
| 17 | 4217369 | Нейлоновый шланг | 1 |
| 19 | 4217371 | Нейлоновый шланг | 1 |
| 21 | 4217355 | Шланг | 1 |
| 22 | 4217357 | Нейлоновый шланг | 1 |
| 26 | 4193848 | Зажим | 1 |
| 28 | 4190274 | Зажим | 1 |
| 31 | J901016 | Болт | 2 |
| 32 | A590910 | Пружинная шайба | 2 |
| 37 | 4055312 | Ленточный зажим | 2 |
| 100 | 4200466 | Адаптер | 4 |
| 100A | 4509180 | Уплотнительное кольцо | 1 |
| 110 | 4210361 | Адаптер | 1 |
| 110A | 4506418 | Уплотнительное кольцо | 1 |
| 128 | 4154672 | Угловой штуцер | 1 |
| 128A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
