Поддерживающий каток (LC гусеница) — HITACHI EX400

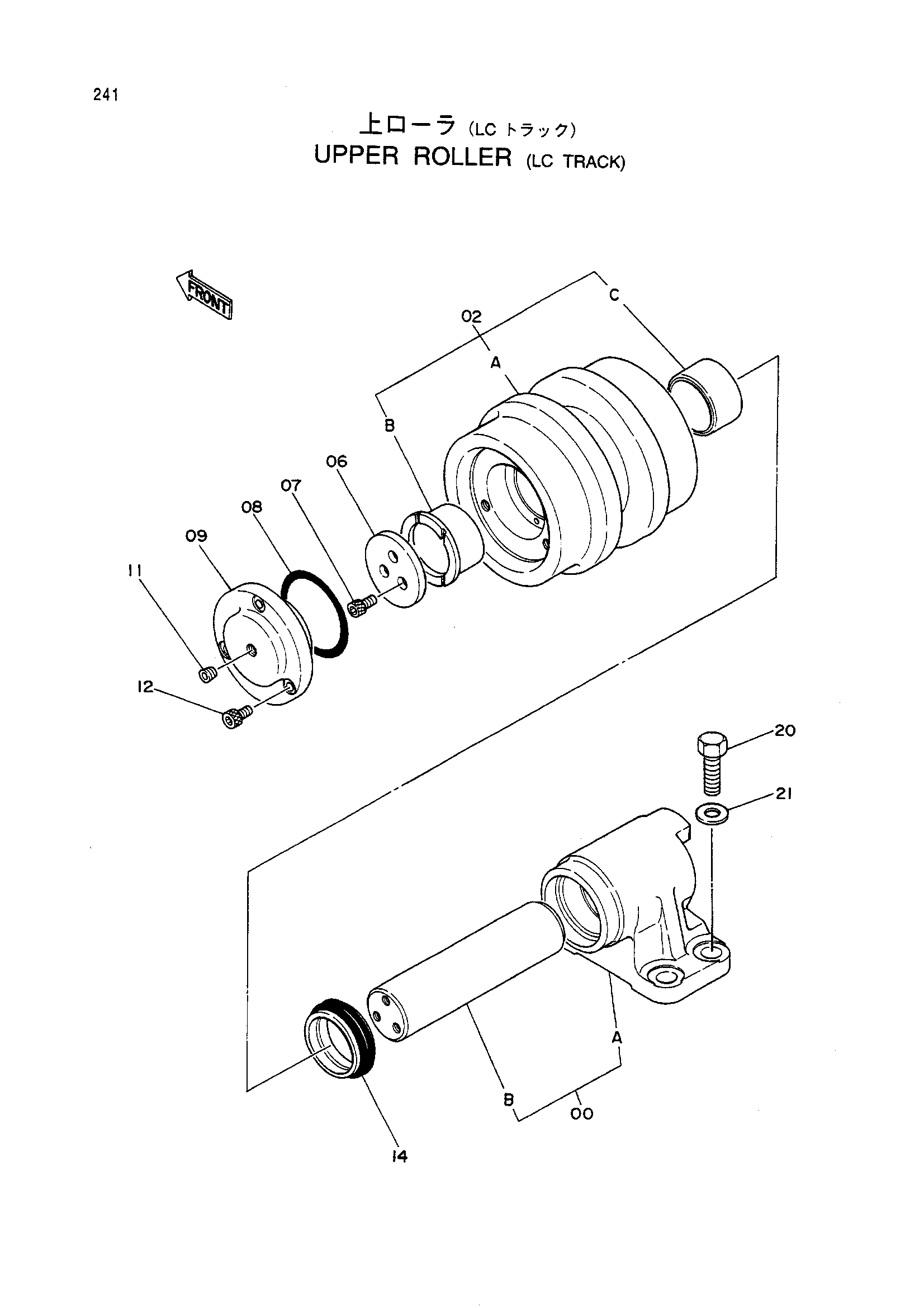

Заводская схема «Поддерживающий каток (LC гусеница)» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9086276 | Кронштейн в сборе | 1 |
| 00-14 | 9072634 | Каток верхний в сборе | 6 |
| 02 | 9086277 | Каток (с втулка) | 1 |
| 02A | 7018110 | Ролик | 1 |
| 02B | 3034956 | Втулка | 1 |
| 02C | 3035706 | Втулка | 1 |
| 06 | 4201097 | Упорная пластина | 1 |
| 07 | M341018 | Болт с внутренним шестигранником | 3 |
| 08 | A810080 | Уплотнительное кольцо | 1 |
| 09 | 3038008 | Крышка | 1 |
| 11 | 94-2011 | Пробка | 1 |
| 12 | M341025 | Болт с внутренним шестигранником | 3 |
| 14 | 4110359 | Комплект уплотнений | 1 |
| 20 | J931850 | Болт | 24 |
| 21 | 4114406 | Шайба | 24 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
