Машина отопитель трубопроводы <SDX> — HITACHI EX400

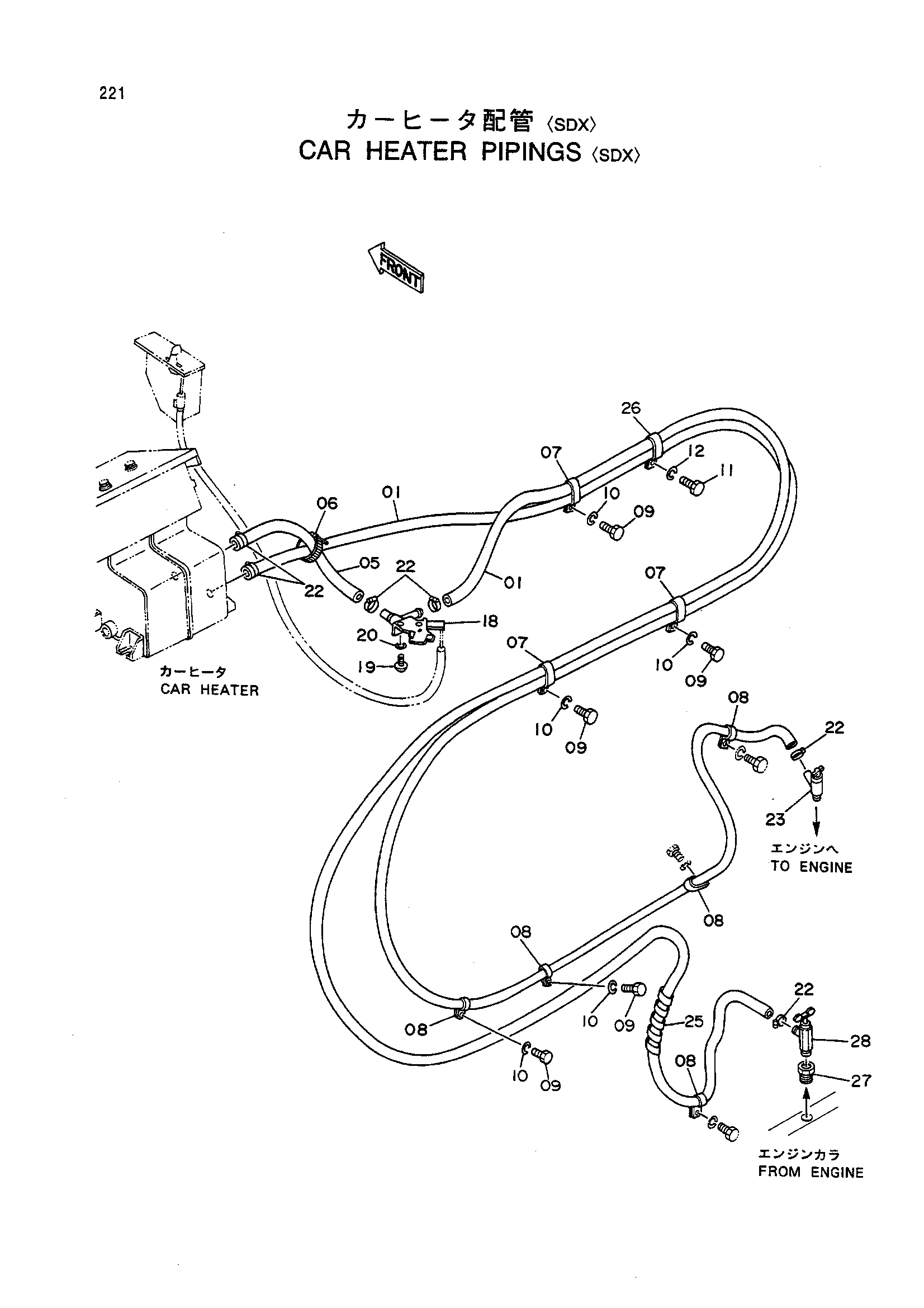

Заводская схема «Машина отопитель трубопроводы <SDX>» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4155258 | Резиновый шланг | 2 |
| 05 | 4155259 | Резиновый шланг | 1 |
| 06 | 4055312 | Ленточный зажим | 1 |
| 07 | 4190266 | Зажим | 3 |
| 08 | 4190277 | Зажим | 5 |
| 09 | J901016 | Болт | 5 |
| 10 | A590910 | Пружинная шайба | 5 |
| 11 | J901216 | Болт | 1 |
| 12 | A590912 | Пружинная шайба | 1 |
| 18 | 4195823 | Кран | 1 |
| 19 | M430416 | Винт | 2 |
| 20 | A590904 | Пружинная шайба | 2 |
| 22 | 4507228 | Хомут шланга | 6 |
| 23 | 4508050 | Кран | 1 |
| 25 | 4044420 | Защитный кожух | 1 |
| 26 | 4190266 | Зажим | 1 |
| 27 | 94-1603 | Переходник | 1 |
| 28 | 4209135 | Кран | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
