Смазка трубопроводы (STD. стрела, HD стрела) — HITACHI EX400

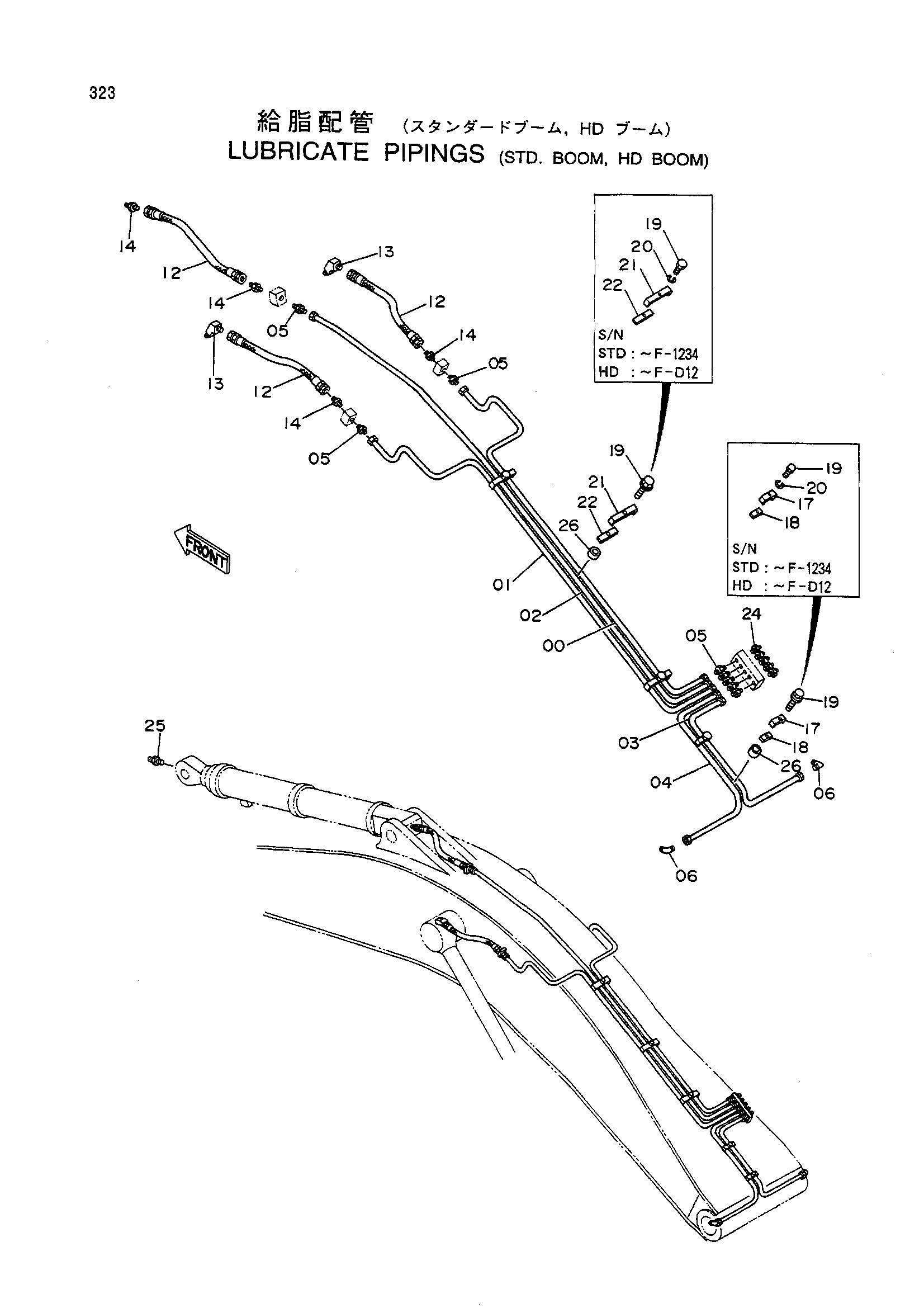

Заводская схема «Смазка трубопроводы (STD. стрела, HD стрела)» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| *17 | 4032160 | Хомут | 2 |
| *17 | 4269656 | Хомут | 2 |
| *18 | 4032161 | Резиновая прокладка | 2 |
| *18 | 4269657 | Резиновая прокладка | 2 |
| *19 | J011030 | Болт с шайбой | 5 |
| *19 | J901228 | Болт | 5 |
| *20 | A590912 | Пружинная шайба | 5 |
| *21 | 4032158 | Хомут | 3 |
| *21 | 4273720 | Хомут | 3 |
| *22 | 4032159 | Резиновая прокладка | 3 |
| *22 | 4273721 | Резиновая прокладка | 3 |
| *25 | J75481 | Штуцер | 1 |
| *26 | 4269658 | Проставка | 5 |
| 00 | 3038980 | Трубка | 1 |
| 01 | 3038981 | Трубка | 1 |
| 02 | 3038982 | Трубка | 1 |
| 03 | 3038983 | Трубка | 1 |
| 04 | 3038984 | Трубка | 1 |
| 05 | 4130169 | Штуцер трубки | 8 |
| 06 | 4130175 | Штуцер трубки | 2 |
| 12 | 4512113 | Нейлоновый шланг | 3 |
| 13 | 94-1501 | Угловой штуцер | 2 |
| 14 | 94-1301 | Адаптер | 4 |
| 24 | J75482 | Штуцер | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
