Передний трубопроводы — HITACHI EX400

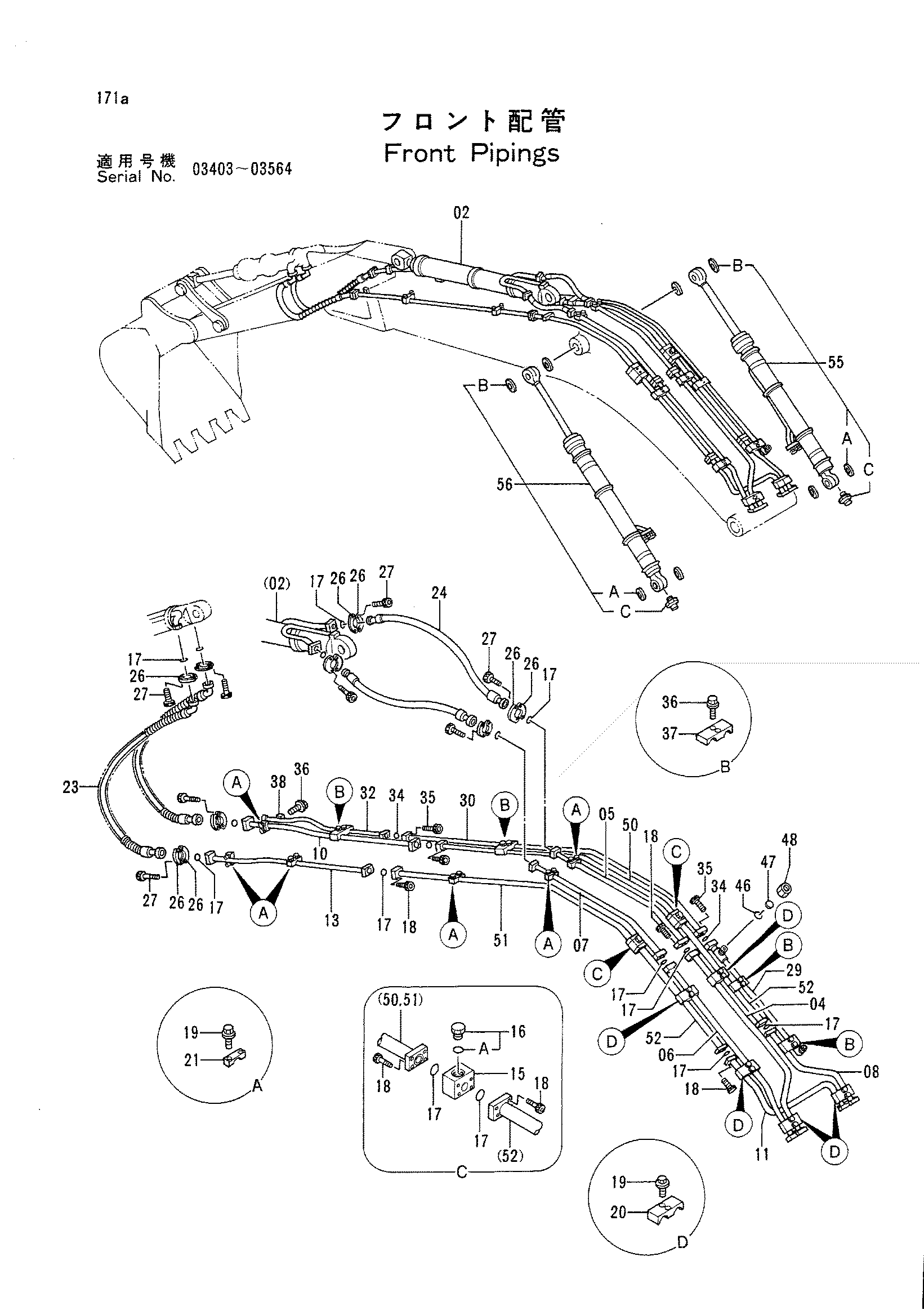

Заводская схема «Передний трубопроводы» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	4278294	Гидроцилиндр рукояти	1
04	8048821	Трубка	1
05	8040442	Трубка	1
06	8048822	Трубка	1
07	8040443	Трубка	1
08	8054780	Трубка	1
10	8039127	Трубка	1
11	8054781	Трубка	1
13	8039126	Трубка	1
15	4302812	Блок	2
16	4303656	Пробка	2
16A	A813029	Уплотнительное кольцо	1
17	A815027	Уплотнительное кольцо	18
18	M341450	Болт с внутренним шестигранником	40
19	J011275	Болт с шайбой	22
20	4205816	Хомут трубки	5
21	4118860	Хомут трубки	6
23	4281955	Шланг	2
24	4281954	Шланг	2
26	4154614	Разъёмный фланец	16
27	M341236	Болт с внутренним шестигранником	32
29	8055223	Трубка	1
30	8055224	Трубка	1
32	8049598	Трубка	1
34	A815024	Уплотнительное кольцо	2
35	M341240	Болт с внутренним шестигранником	8
36	J011275	Болт с шайбой	10
37	4249565	Хомут трубки	4
38	4272725	Хомут трубки	1
46	A817021	Уплотнительное кольцо	1
47	4189095	Колпачок	1
48	4188138	Гайка	1
50	8055220	Трубка	1
51	8055221	Трубка	1
52	8055222	Трубка	2
55	4278292	Гидроцилиндр стрелы	1
55A	4085479	Пылезащитное уплотнение	2
55B	4086127	Пылезащитное уплотнение	2
55C	J75481	Пресс-маслёнка	1
56	4278293	Гидроцилиндр стрелы	1
56A	4085479	Пылезащитное уплотнение	1
56B	4086127	Пылезащитное уплотнение	1
56C	J75481	Пресс-маслёнка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
