Пилотный трубопроводы (2-3) — HITACHI EX400

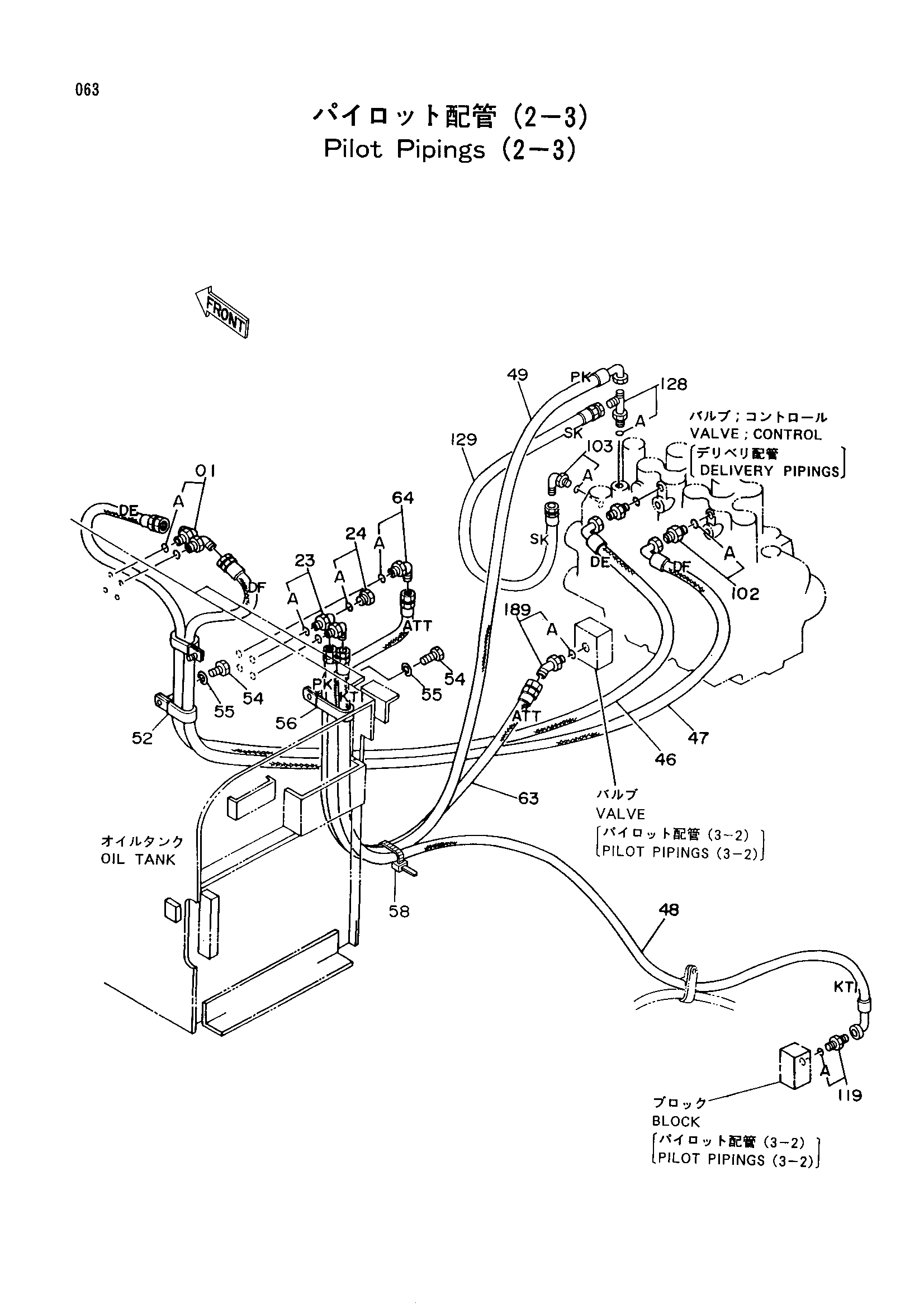

Заводская схема «Пилотный трубопроводы (2-3)» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4302186 | Угловой штуцер | 2 |
| 01A | A813011 | Уплотнительное кольцо | 1 |
| 23 | 4302192 | Угловой штуцер | 2 |
| 23A | A813014 | Уплотнительное кольцо | 1 |
| 24 | 4302465 | Пробка | 1 |
| 24A | A813011 | Уплотнительное кольцо | 1 |
| 46 | 4217376 | Нейлоновый шланг (DE) | 1 |
| 47 | 4217377 | Нейлоновый шланг (DF) | 1 |
| 48 | 4207353 | Нейлоновый шланг (KT1) | 1 |
| 49 | 4222081 | Нейлоновый шланг (PK) | 1 |
| 52 | 4190292 | Зажим | 2 |
| 54 | J901016 | Болт | 3 |
| 55 | A590910 | Пружинная шайба | 3 |
| 56 | 4190263 | Зажим | 1 |
| 58 | 4055312 | Ленточный зажим | 1 |
| 63 | 4236788 | Шланг (ATT) | 1 |
| 64 | 4302186 | Угловой штуцер | 1 |
| 64A | A813011 | Уплотнительное кольцо | 1 |
| 102 | 4302200 | Адаптер | 2 |
| 102A | A813011 | Уплотнительное кольцо | 1 |
| 103 | 4302186 | Угловой штуцер | 1 |
| 103A | A813011 | Уплотнительное кольцо | 1 |
| 119 | 4302200 | Адаптер | 1 |
| 119A | A813011 | Уплотнительное кольцо | 1 |
| 128 | 4302193 | Тройник | 1 |
| 128A | A813011 | Уплотнительное кольцо | 1 |
| 129 | 4278425 | Нейлоновый шланг (SK) | 1 |
| 189 | 4302185 | Угловой штуцер | 1 |
| 189A | A813011 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
