Передний трубопроводы — HITACHI EX400

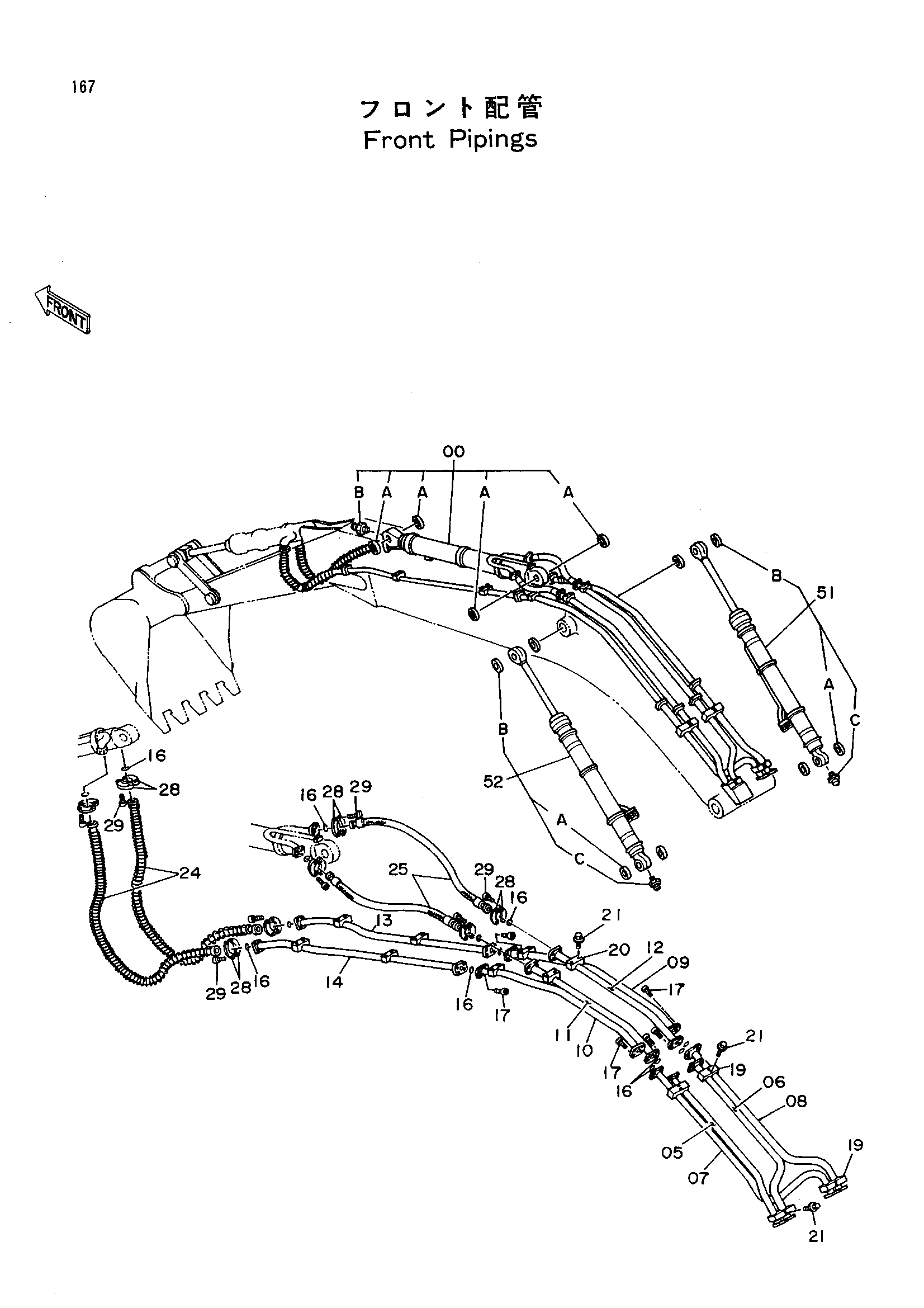

Заводская схема «Передний трубопроводы» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4248321 | Гидроцилиндр рукояти | 1 |
| 00A | 4085479 | Пылезащитное уплотнение | 4 |
| 00B | J75481 | Штуцер | 1 |
| 05 | 8048822 | Трубка | 1 |
| 06 | 8048821 | Трубка | 1 |
| 07 | 8048820 | Трубка | 1 |
| 08 | 8048819 | Трубка | 1 |
| 09 | 8040445 | Трубка | 1 |
| 10 | 8040444 | Трубка | 1 |
| 11 | 8040443 | Трубка | 1 |
| 12 | 8040442 | Трубка | 1 |
| 13 | 8039127 | Трубка | 1 |
| 14 | 8039126 | Трубка | 1 |
| 16 | 4508805 | Уплотнительное кольцо | 14 |
| 17 | M341450 | Болт с внутренним шестигранником | 24 |
| 19 | 4205816 | Хомут трубки | 4 |
| 20 | 4118860 | Хомут трубки | 8 |
| 21 | J011275 | Болт с шайбой | 24 |
| 24 | 4242429 | Шланг | 2 |
| 25 | 4205346 | Шланг | 2 |
| 28 | 4154614 | Разъёмный фланец | 16 |
| 29 | M341236 | Болт с внутренним шестигранником | 32 |
| 31 | 4261610 | Проставка | 2 |
| 51 | 4248319 | Гидроцилиндр стрелы (правый) | 1 |
| 51A | 4085479 | Пылезащитное уплотнение | 2 |
| 51B | 4086127 | Пылезащитное уплотнение | 2 |
| 51C | J75481 | Штуцер | 1 |
| 52 | 4248320 | Гидроцилиндр стрелы (левый) | 1 |
| 52A | 4085479 | Пылезащитное уплотнение | 2 |
| 52B | 4086127 | Пылезащитное уплотнение | 2 |
| 52C | J75481 | Штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
