Коленчатый вал, поршень и маховик — HITACHI EX400

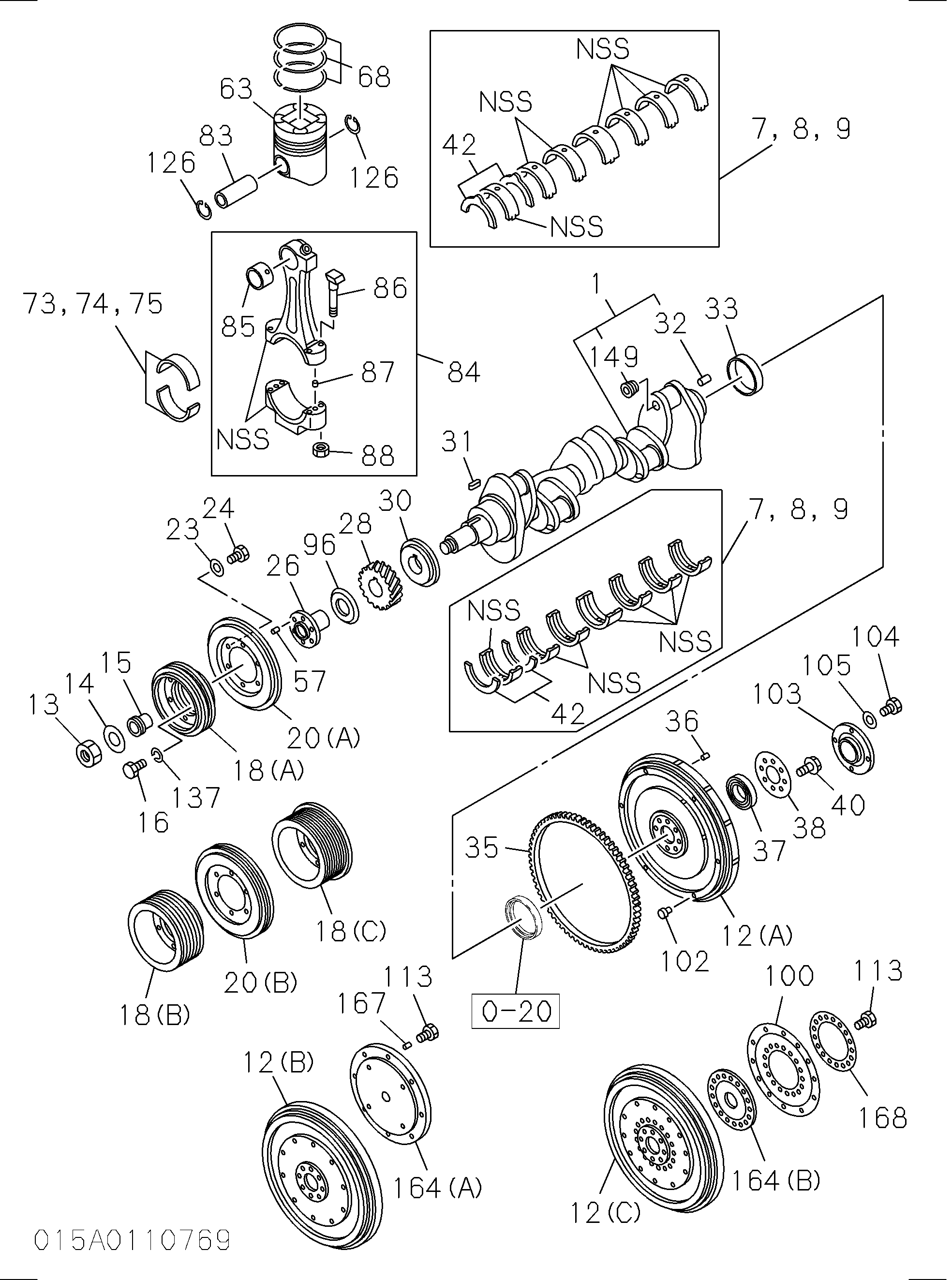

Заводская схема «Коленчатый вал, поршень и маховик» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 1123104972 | Коленчатый вал | 1 |
| 7 | 1115100601 | Металлический комплект коленчатый вал, стандарт | 1 |
| 12(A) | 1123311323 | Маховик | 1 |
| 13 | 9123780390 | Гайка стартинг рукоятка | 1 |
| 14 | 9098514310 | Шайба шкив дампер | 1 |
| 15 | 9123790610 | Втулка тапер, CR/вал шкив | 1 |
| 16 | 9920612300 | Болт шкив TO центральный | 6 |
| 18(B) | 1123713260 | Шкив CR/вал | 1 |
| 18(B) | 1123713760 | Шкив CR/вал | 1 |
| 20(B) | 1123751890 | Дампер CR/вал | 1 |
| 23 | 1095030331 | Шайба дампер | 6 |
| 24 | 9023610220 | Болт дампер | 6 |
| 26 | 1123711610 | Шкив центральный | 1 |
| 26 | 1123713130 | Шкив центральный | 1 |
| 28 | 9125210452 | Шестерня CR/вал | 1 |
| 30 | 9123610242 | Втулка упорный | 1 |
| 31 | 9098670120 | Шпонка феатхер, CR/вал | 1 |
| 32 | 9081512200 | Палец маховик | 1 |
| 33 | 1123190100 | Кольцо веар, CR/вал | 1 |
| 35 | 1123330130 | Шестерня кольцо | 1 |
| 38 | 9123360251 | Шайба маховик | 1 |
| 40 | 1090700171 | Болт маховик | 8 |
| 42 | 1115150400 | Шайба упорный, CR/вал | 2 |
| 57 | 9081504080 | Палец шкив | 1 |
| 63 | 1121117060 | Поршень | 6 |
| 68 | 1121210860 | Кольцо комплект поршень, стандарт | 6 |
| 73 | 1122710480 | Металлический комплект конн шток, стандарт | 6 |
| 74 | 1122730480 | Металлический комплект конн шток, U/S=0.25 | 6 |
| 75 | 1122740480 | Металлический комплект конн шток, U/S=0.50 | 6 |
| 83 | 1122110181 | Палец поршень | 6 |
| 84 | 1122301081 | Шток в сборе конн | 6 |
| 85 | 1122510250 | Втулка коннрод | 6 |
| 86 | 1122350261 | Болт коннрод | 24 |
| 87 | 9098786101 | Палец коннрод BIG концевой | 12 |
| 88 | 9098403160 | Гайка коннрод | 24 |
| 96 | 1123790200 | Тхровер пыль, CR/вал | 1 |
| 126 | 1095870750 | Кольцо стопорный, поршень палец | 12 |
| 137 | 1095031110 | Шайба LK, CR/вал шкив | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
