Крышка двигателя — HITACHI EX400

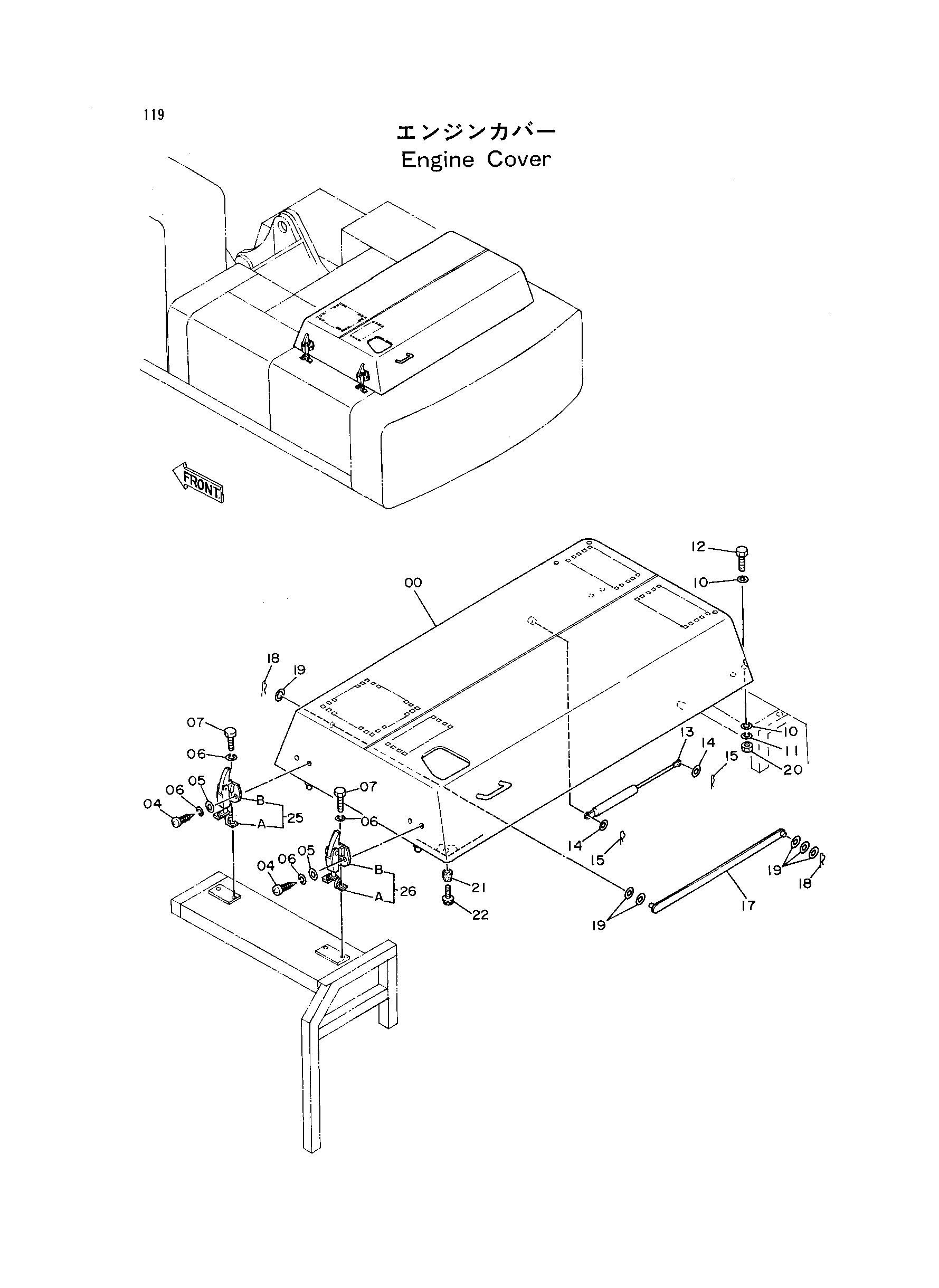

Заводская схема «Крышка двигателя» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7027021 | Крышка двигатель | 1 |
| 04 | M430825 | Винт | 4 |
| 05 | A590108 | Плоская шайба | 4 |
| 06 | A590908 | Пружинная шайба | 8 |
| 07 | J900816 | Болт | 4 |
| 10 | A590112 | Плоская шайба | 8 |
| 11 | A590912 | Пружинная шайба | 4 |
| 12 | J901235 | Болт | 4 |
| 13 | 4244639 | Гидроцилиндр | 2 |
| 14 | A590108 | Плоская шайба | 4 |
| 15 | 4022697 | Стопорный палец | 4 |
| 17 | 9729704 | Стойка | 1 |
| 18 | 4022701 | Стопорный палец | 2 |
| 19 | A590116 | Плоская шайба | 5 |
| 20 | J950012 | Гайка | 4 |
| 21 | 4227780 | Резиновая подушка | 2 |
| 22 | J450520 | Винт с шайбой | 2 |
| 25 | 4231749 | Защёлка в сборе | 1 |
| 25A | 3044291 | Защёлка | 1 |
| 25B | 3021131 | Анкхор | 1 |
| 26 | 4231750 | Защёлка в сборе | 1 |
| 26A | 3044290 | Защёлка | 1 |
| 26B | 3021131 | Анкхор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
