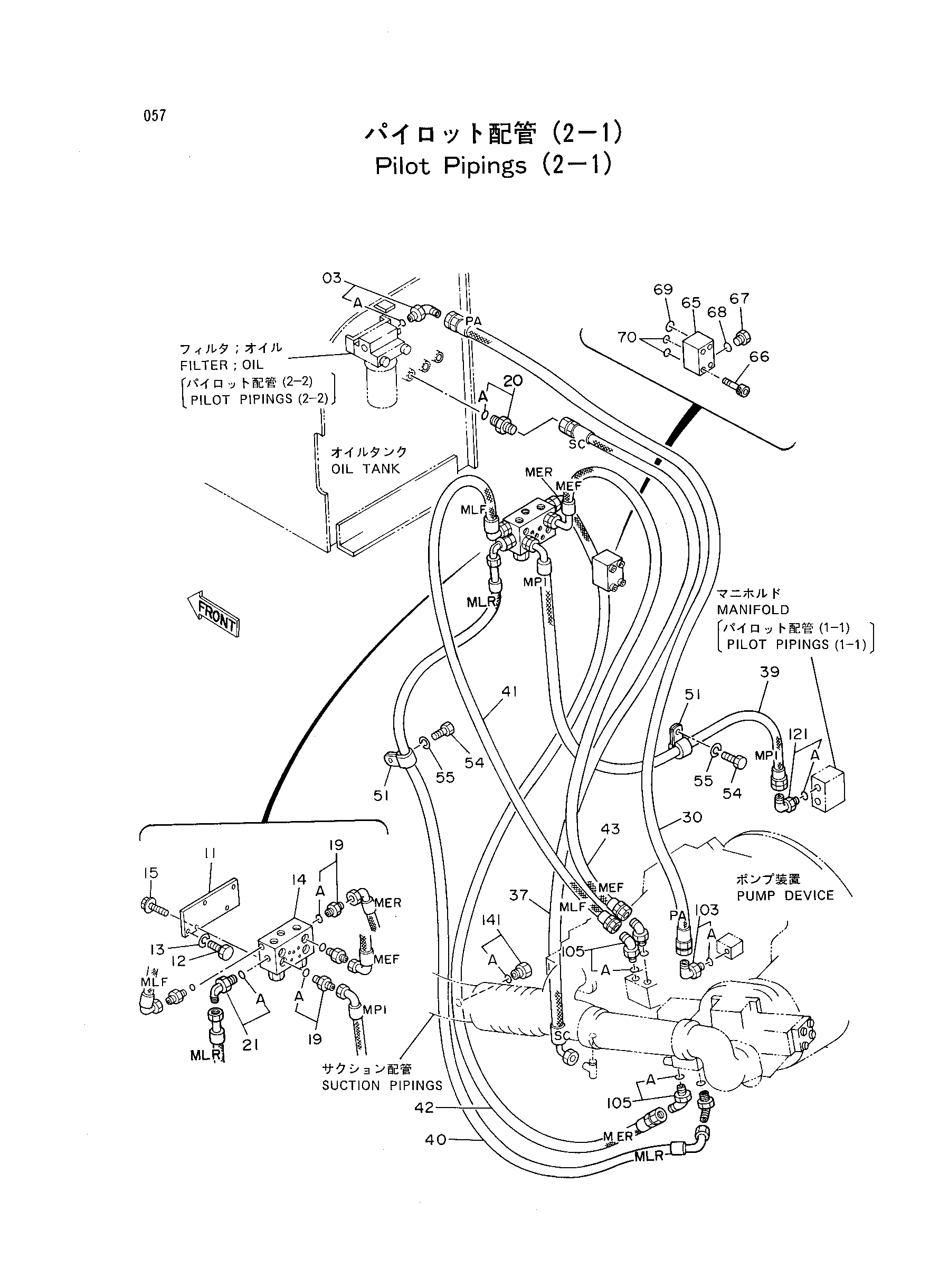

Пилотный трубопроводы (2-1) — HITACHI EX400
Заводская схема «Пилотный трубопроводы (2-1)» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4154672 | Угловой штуцер | 1 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4207494 | Пластина | 1 |
| 12 | J901016 | Болт | 2 |
| 13 | A590910 | Пружинная шайба | 2 |
| 14 | 4207493 | Клапан | 1 |
| 15 | J010816 | Болт с шайбой | 3 |
| 19 | 4200465 | Адаптер | 4 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4200465 | Адатер: S | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4154670 | Угловой штуцер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4270236 | Шланг | 1 |
| 37 | 4224465 | Шланг | 1 |
| 39 | 4207329 | Шланг | 1 |
| 40 | 4207331 | Шланг | 1 |
| 41 | 4207330 | Шланг | 1 |
| 42 | 4207333 | Шланг | 1 |
| 43 | 4207332 | Шланг | 1 |
| 51 | 4190275 | Зажим | 2 |
| 54 | J901016 | Болт | 2 |
| 55 | A590910 | Пружинная шайба | 2 |
| 65 | 3043366 | Блок | 1 |
| 66 | M340532 | Болт с внутренним шестигранником | 4 |
| 67 | 4208977 | Пробка | 1 |
| 68 | 957366 | Уплотнительное кольцо | 1 |
| 69 | 4506412 | Уплотнительное кольцо | 1 |
| 70 | 4506409 | Уплотнительное кольцо | 2 |
| 103 | 4219345 | Угловой штуцер | 1 |
| 103A | 4509180 | Уплотнительное кольцо | 1 |
| 105 | 4193826 | Угловой штуцер | 4 |
| 105A | 957366 | Уплотнительное кольцо | 1 |
| 121 | 4154670 | Угловой штуцер | 1 |
| 121A | 957366 | Уплотнительное кольцо | 1 |
| 141 | 4093624 | Пробка | 1 |
| 141A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
