C/W подъём устройство — HITACHI EX400

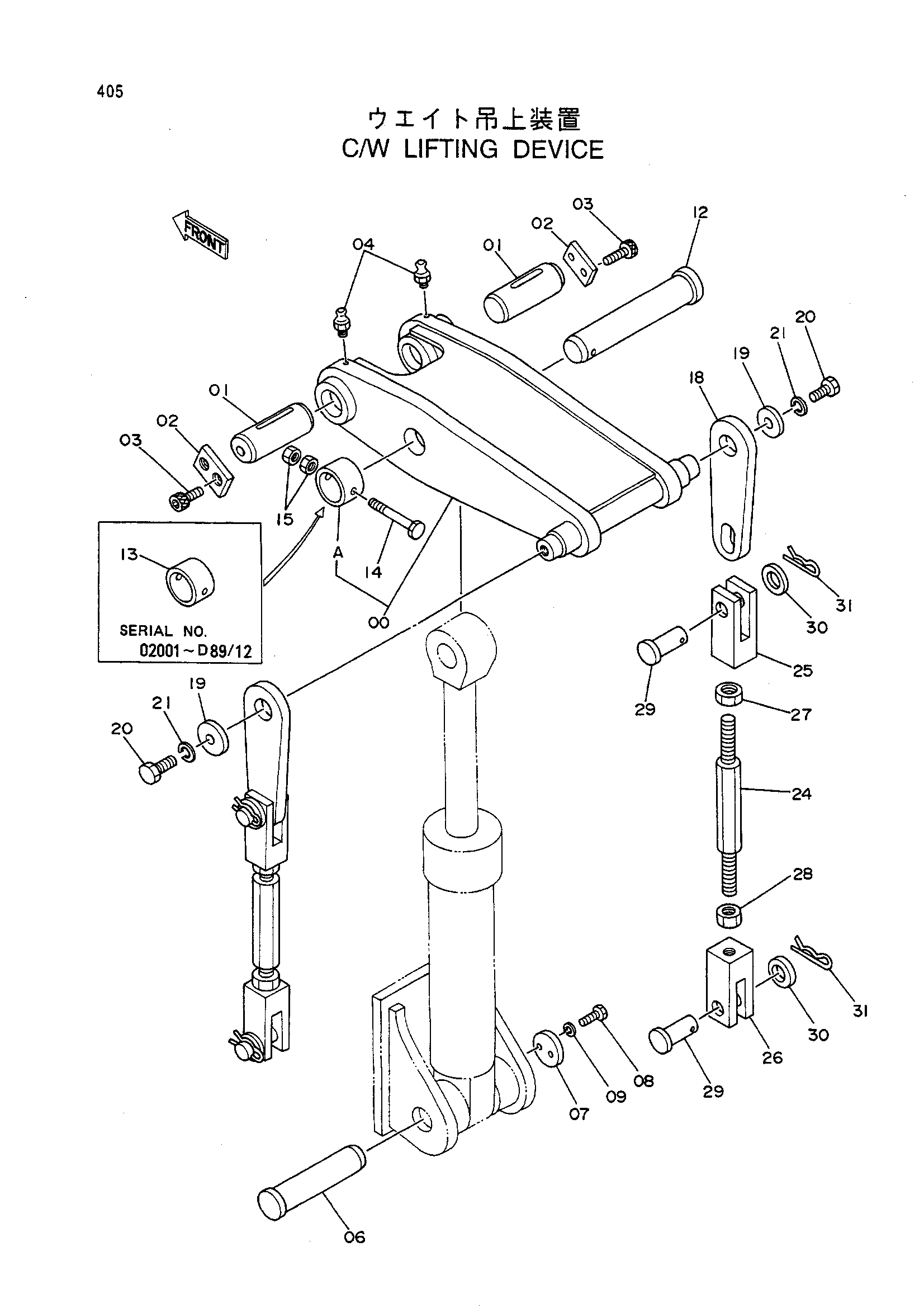

Заводская схема «C/W подъём устройство» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7020859 | Тяга | 1 |
| 00A | 4105869 | Ограничитель | 1 |
| 01 | 4063341 | Палец | 2 |
| 02 | 4063340 | Стопорная пластина | 2 |
| 03 | M341632 | Болт с внутренним шестигранником | 4 |
| 04 | J75581 | Штуцер | 2 |
| 06 | 3005619 | Палец | 1 |
| 07 | 4040825 | Ограничитель | 1 |
| 08 | M111232 | Болт | 2 |
| 09 | A590912 | Пружинная шайба | 2 |
| 12 | 3007527 | Палец | 1 |
| 13 | 4105869 | Ограничитель | 1 |
| 14 | M221602 | Болт | 1 |
| 15 | J951016 | Гайка | 2 |
| 18 | 4105556 | Тяга | 2 |
| 19 | 4105557 | Ограничитель | 2 |
| 20 | J912045 | Болт | 2 |
| 21 | A590920 | Пружинная шайба | 2 |
| 24 | 4123964 | Шток | 2 |
| 25 | 4105553 | Вилка | 2 |
| 26 | 4123963 | Вилка | 2 |
| 27 | M503024 | Гайка | 2 |
| 28 | M500030 | Гайка(левый) | 2 |
| 29 | 4105868 | Палец | 4 |
| 30 | A590136 | Плоская шайба | 4 |
| 31 | 4106660 | Стопорный палец | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
