Пилотный клапан — HITACHI EX400

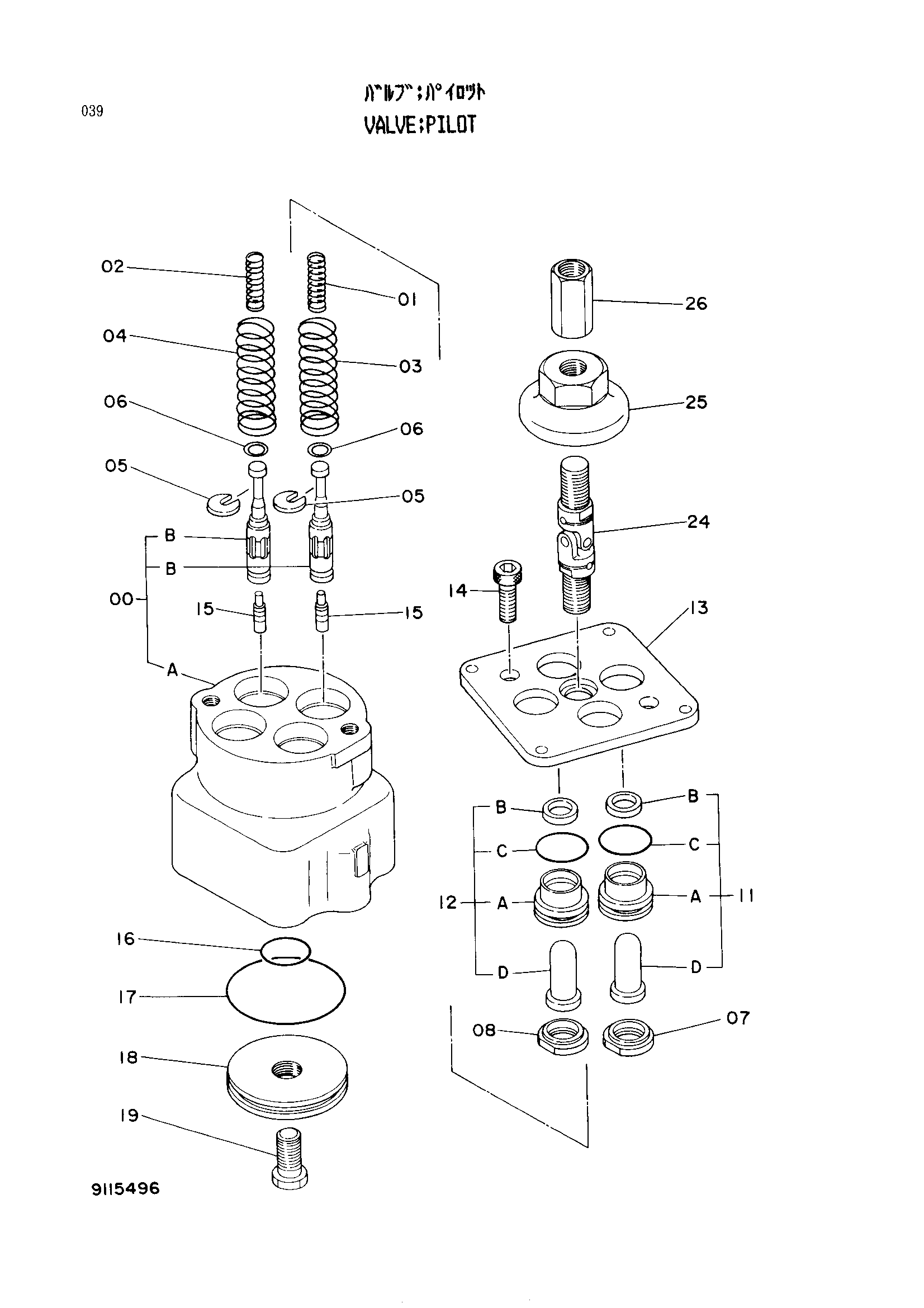

Заводская схема «Пилотный клапан» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9115496 | Пилотный клапан | 1 | |
| 00 | 7017963 | Корпус в сборе | 1 |
| 01 | 4201915 | Пружина сжатия | 2 |
| 02 | 4166686 | Пружина компрес | 2 |
| 03 | 4195421 | Пружина сжатия | 2 |
| 04 | 4186544 | Пружина сжатия | 2 |
| 05 | 4177777 | Проставка | 4 |
| 06 | 4173208 | Регулировочная шайба | 20 |
| 07 | 4179257 | Направляющая пружины | 2 |
| 08 | 4177896 | Направляющая пружины | 2 |
| 11 | 9116713 | Пусхер в сборе | 2 |
| 11A | 3052332 | Втулка | 1 |
| 11B | 4276152 | Пылезащитное уплотнение | 1 |
| 11C | A812025 | Уплотнительное кольцо | 1 |
| 11D | 3050142 | Толкатель | 1 |
| 12 | 9116714 | Пусхер в сборе | 2 |
| 12A | 3052332 | Втулка | 1 |
| 12B | 4276152 | Пылезащитное уплотнение | 1 |
| 12C | A812025 | Уплотнительное кольцо | 1 |
| 12D | 3050143 | Толкатель | 1 |
| 13 | 4284175 | Пластина | 1 |
| 14 | 4259780 | Болт с внутренним шестигранником | 2 |
| 15 | 4184929 | Поршень | 4 |
| 16 | A813020 | Уплотнительное кольцо | 1 |
| 17 | A812060 | Уплотнительное кольцо | 1 |
| 18 | 4184954 | Пластина | 1 |
| 19 | M341225 | Болт с внутренним шестигранником | 1 |
| 24 | 4285209 | Соединение универсальный | 1 |
| 25 | 4184931 | Кулачок | 1 |
| 26 | 4182067 | Соединение винт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
