Топливный бак — HITACHI EX400

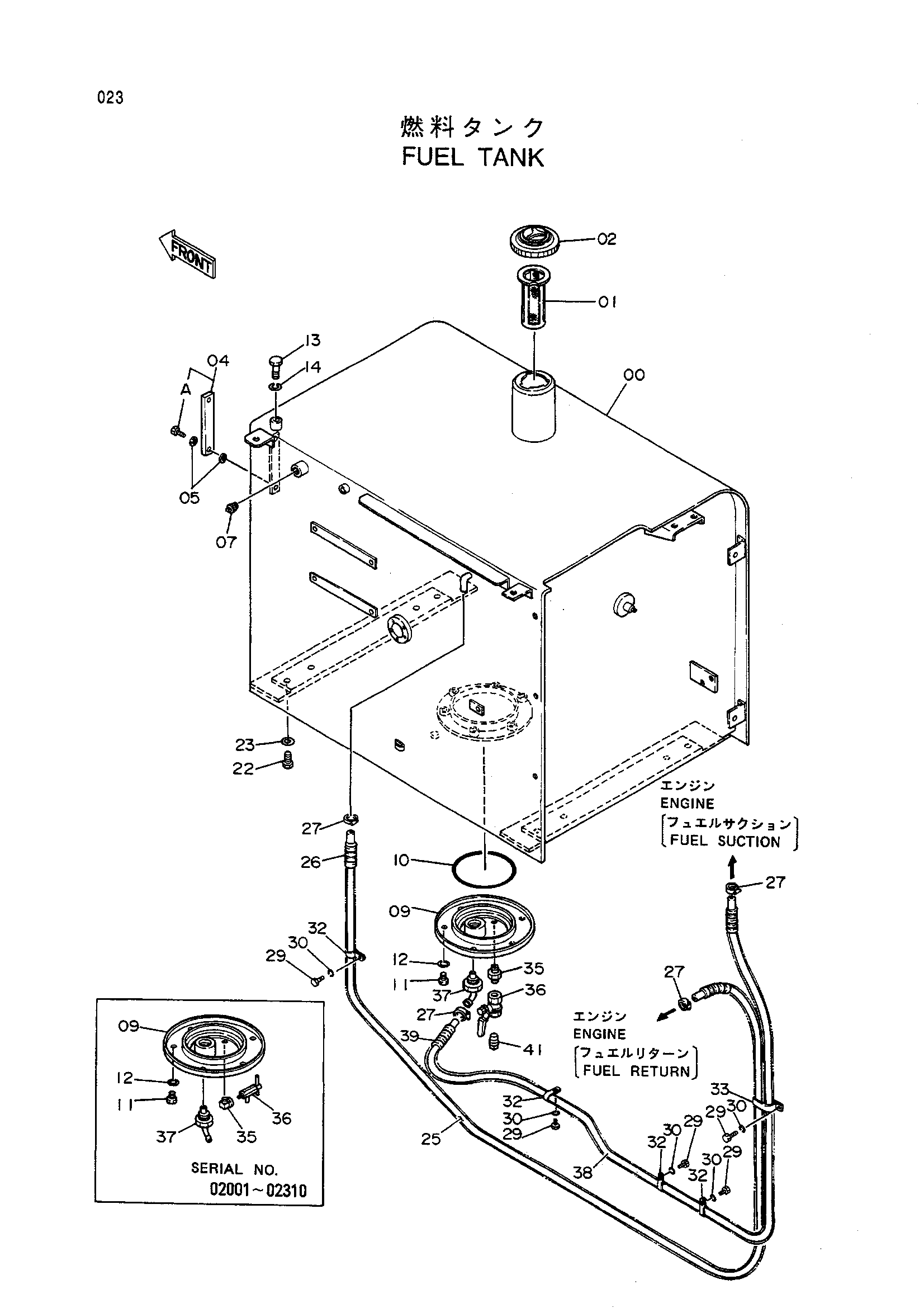

Заводская схема «Топливный бак» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5002108 замена: 5003359 | Топливный бак | 1 |
| 00 | 5002108 | Топливный бак | 1 |
| 00 | 5003359 | Топливный бак | 1 |
| 00 | 5003359 | Топливный бак | 1 |
| 01 | 4121496 | Фильтр | 1 |
| 02 | 4188409 | Колпачок | 1 |
| 04 | 8033923 | Указатель уровня | 1 |
| 04A | 4100967 | Болт | 2 |
| 05 | 449558 | Уплотнительная шайба | 4 |
| 07 | 94-2024 | Пробка | 1 |
| 09 | 8039494 | Крышка | 1 |
| 10 | A810160 | Уплотнительное кольцо | 1 |
| 11 | M111020 замена: M111022 | Болт | 6 |
| 11 | M111022 | Болт | 6 |
| 12 | A590910 | Пружинная шайба | 6 |
| 13 | J901216 | Болт | 1 |
| 14 | A590912 | Пружинная шайба | 1 |
| 22 | J931635 | Болт | 8 |
| 23 | 4114405 | Шайба | 8 |
| 25 | 4191976 | Шланг | 1 |
| 26 | 4210884 | Трубка | 1 |
| 27 | 4514700 | Зажим шланг | 4 |
| 29 | J901016 | Болт | 5 |
| 30 | A590910 | Пружинная шайба | 5 |
| 32 | 4190263 | Зажим | 4 |
| 33 | 4192034 | Зажим | 1 |
| 35 | 94-0631 | Угловой штуцер | 1 |
| 35 | 94-1702 | Адаптер | 1 |
| 36 | 4094354 | Кран | 1 |
| 36 | 4209782 | Шаровой клапан | 1 |
| 37 | 9726772 | Трубка | 1 |
| 38 | 4191976 | Шланг | 1 |
| 38 | 4242009 | Шланг | 1 |
| 39 | 4210884 | Трубка | 1 |
| 39 | 4242167 | Трубка | 1 |
| 41 | 94-2023 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
