Передний трубопроводы (удлинённый стрела) — HITACHI EX400

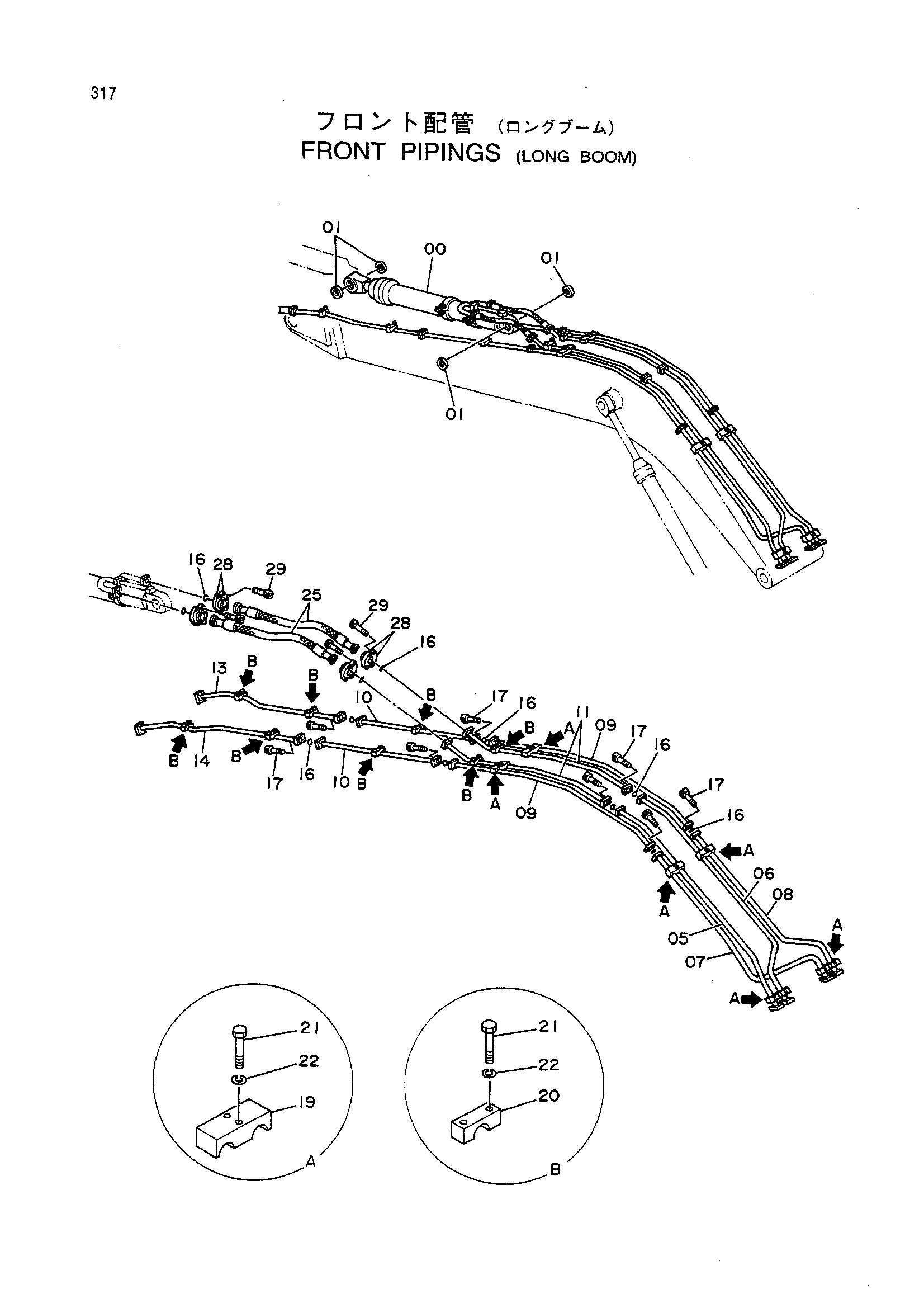

Заводская схема «Передний трубопроводы (удлинённый стрела)» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4206480 | Гидроцилиндр рукояти | 1 |
| 01 | 4085479 | Пылезащитное уплотнение | 4 |
| 05 | 8044735 | Трубка | 1 |
| 06 | 8044734 | Трубка | 1 |
| 07 | 8039133 | Трубка | 1 |
| 08 | 8039132 | Трубка | 1 |
| 09 | 8044736 | Трубка | 2 |
| 10 | 8044740 | Трубка | 2 |
| 11 | 8044737 | Трубка | 2 |
| 13 | 8044739 | Трубка | 1 |
| 14 | 8044738 | Трубка | 1 |
| 16 | 4508805 | Уплотнительное кольцо | 12 |
| 17 | M341450 | Болт с внутренним шестигранником | 32 |
| 19 | 4205816 | Хомут трубки | 6 |
| 20 | 4118860 | Хомут трубки | 8 |
| 21 | J901275 | Болт | 28 |
| 22 | A590912 | Пружинная шайба | 28 |
| 25 | 4205346 | Шланг | 2 |
| 28 | 4154614 | Разъёмный фланец | 8 |
| 29 | M341236 | Болт с внутренним шестигранником | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
