Машина радиатор (1) — HITACHI EX400

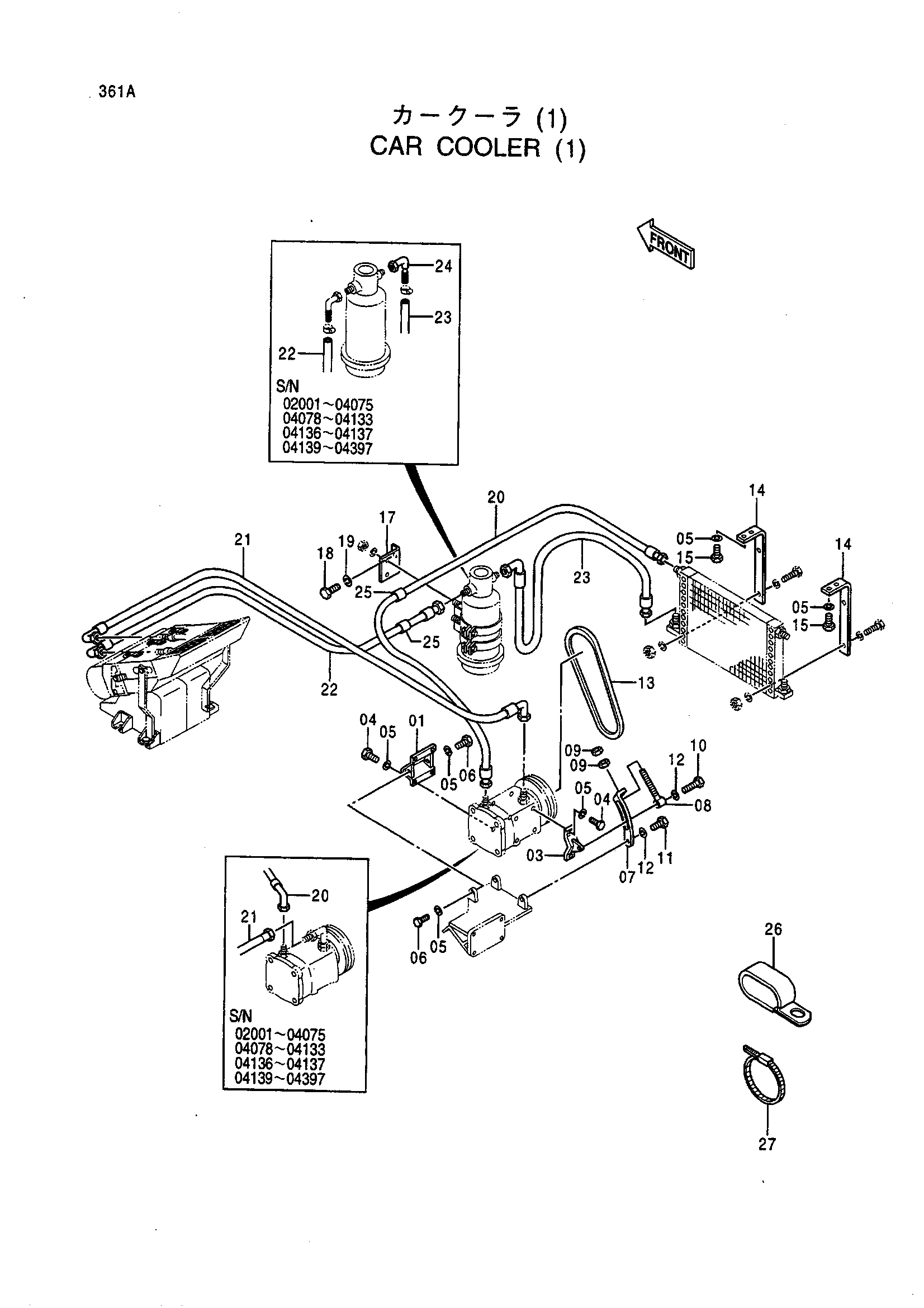

Заводская схема «Машина радиатор (1)» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9084904 | Машина радиатор детали | 1 | |
| 01 | 9714516 | Кронштейн | 1 |
| 03 | 9714517 | Кронштейн | 1 |
| 04 | M111020 | Болт | 6 |
| 05 | A590910 | Пружинная шайба | 12 |
| 06 | M111032 | Болт | 2 |
| 07 | 4079358 | Стойка | 1 |
| 08 | 9707830 | Болт | 1 |
| 09 | M501008 | Гайка | 2 |
| 10 | J900840 | Болт | 1 |
| 11 | J900828 | Болт | 1 |
| 12 | A590908 | Пружинная шайба | 2 |
| 13 | 4235487 | Ремень V | 1 |
| 14 | 3041882 | Кронштейн | 2 |
| 15 | J901025 | Болт | 4 |
| 17 | 4226242 | Кронштейн | 1 |
| 18 | J901225 | Болт | 2 |
| 19 | A590912 | Пружинная шайба | 2 |
| 20 | 4337342 | Шланг радиатора | 1 |
| 20 | 4337342 | Шланг радиатора | 1 |
| 20 | 4337342 | Шланг радиатора | 1 |
| 20 | 4337342 | Шланг радиатора | 1 |
| 20 | 4511894 замена: 4337342 | Шланг радиатора | 1 |
| 20 | 4511894 | Шланг радиатора | 1 |
| 20 | 4511894 | Шланг радиатора | 1 |
| 20 | 4511894 | Шланг радиатора | 1 |
| 21 | 4079259 замена: 4337558 | Шланг радиатора | 1 |
| 21 | 4079259 замена: 4337581 | Шланг радиатора | 1 |
| 21 | 4079259 | Шланг радиатора | 1 |
| 21 | 4079259 | Шланг радиатора | 1 |
| 21 | 4337558 | Шланг радиатора | 1 |
| 21 | 4337558 | Шланг радиатора | 1 |
| 21 | 4337558 | Шланг радиатора | 1 |
| 21 | 4337558 | Шланг радиатора | 1 |
| 22 | 4235330 замена: 4337345 | Шланг радиатора | 1 |
| 22 | 4235330 | Шланг радиатора | 1 |
| 22 | 4235330 | Шланг радиатора | 1 |
| 22 | 4235330 | Шланг радиатора | 1 |
| 22 | 4337345 | Шланг радиатора | 1 |
| 22 | 4337345 | Шланг радиатора | 1 |
| 22 | 4337345 | Шланг радиатора | 1 |
| 22 | 4337345 | Шланг радиатора | 1 |
| 23 | 4235331 замена: 4337346 | Шланг радиатора | 1 |
| 23 | 4235331 | Шланг радиатора | 1 |
| 23 | 4235331 | Шланг радиатора | 1 |
| 23 | 4235331 | Шланг радиатора | 1 |
| 23 | 4337346 | Шланг радиатора | 1 |
| 23 | 4337346 | Шланг радиатора | 1 |
| 23 | 4337346 | Шланг радиатора | 1 |
| 23 | 4337346 | Шланг радиатора | 1 |
| 24 | 4121984 | Адаптер шланг | 1 |
| 24 | 4121984 | Адаптер шланг | 1 |
| 24 | 4121984 | Адаптер шланг | 1 |
| 24 | 4121984 | Адаптер шланг | 1 |
| 25 | 94-2810 | Резиновая втулка | 2 |
| 26 | 4192034 | Зажим | 5 |
| 27 | 4055312 | Ленточный зажим | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
