Ход трубопроводы (2) (STD. гусеница) — HITACHI EX400

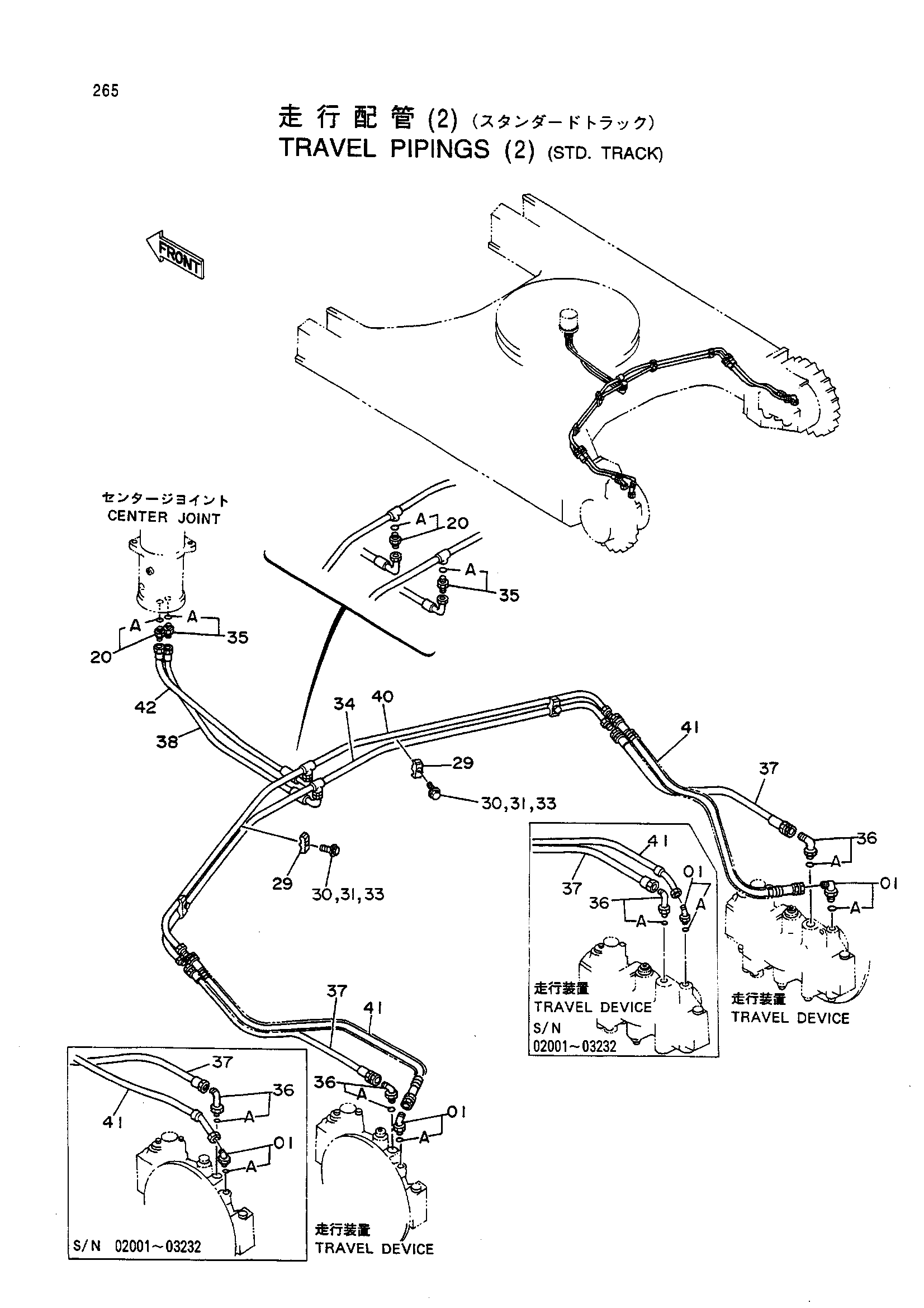

Заводская схема «Ход трубопроводы (2) (STD. гусеница)» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154671 | Угловой штуцер | 2 |
| 01 | 4190244 | Угловой штуцер | 2 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4200466 | Адаптер | 2 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 4202559 | Хомут трубки | 4 |
| 30 | J021045 | Болт с шайбой | 4 |
| 30 | J901045 | Болт | 4 |
| 31 | A590110 | Плоская шайба | 4 |
| 33 | A590910 | Пружинная шайба | 4 |
| 34 | 8043866 | Трубка | 1 |
| 35 | 4210361 | Адаптер | 2 |
| 35A | 4506418 | Уплотнительное кольцо | 1 |
| 36 | 4154672 | Угловой штуцер | 2 |
| 36 | 4217342 замена: 4154672 | Угловой штуцер | 2 |
| 36A | 4506418 | Уплотнительное кольцо | 1 |
| 37 | 4234352 | Шланг | 2 |
| 38 | 4234354 | Шланг | 1 |
| 40 | 8043865 | Трубка | 1 |
| 41 | 4234353 замена: 4154671 | Шланг | 2 |
| 41 | 4234353 замена: 4295193 | Шланг | 2 |
| 41 | 4295193 | Шланг | 2 |
| 42 | 4234355 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
