Харвестер трубопроводы (рукоять) — HITACHI EX400

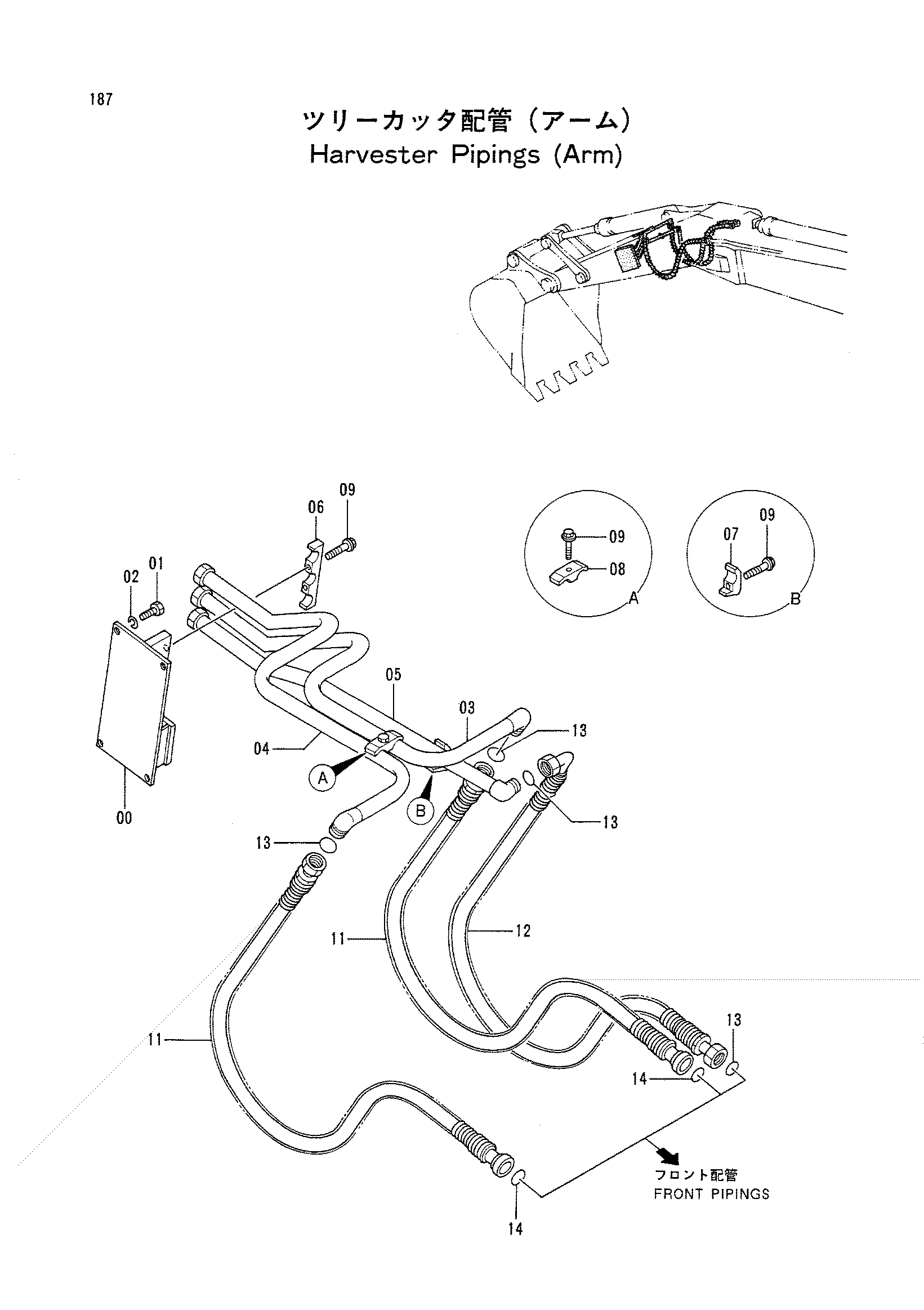

Заводская схема «Харвестер трубопроводы (рукоять)» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8055711 | Кронштейн | 1 |
| 01 | J901230 | Болт | 4 |
| 02 | A590912 | Пружинная шайба | 4 |
| 03 | 8055685 | Трубка | 1 |
| 04 | 8055686 | Трубка | 1 |
| 05 | 8055687 | Трубка | 1 |
| 06 | 4308869 | Хомут | 1 |
| 07 | 4190127 | Хомут | 1 |
| 08 | 4189860 | Хомут | 1 |
| 09 | J011265 | Болт с шайбой | 4 |
| 11 | 4303808 | Шланг | 2 |
| 12 | 4303821 | Шланг | 1 |
| 13 | A817021 | Уплотнительное кольцо | 4 |
| 14 | A815027 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
