Сиденье — HITACHI EX400

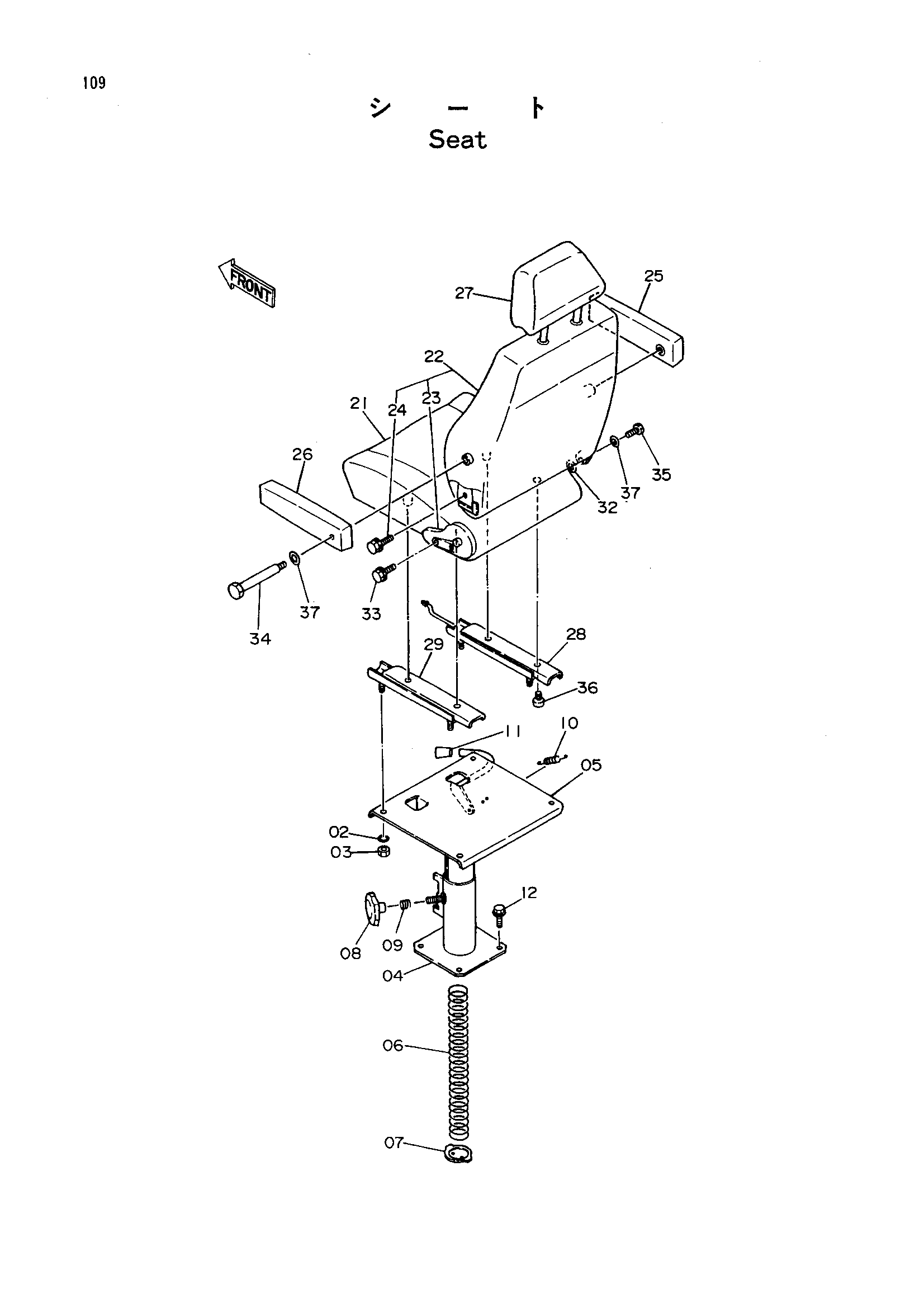

Заводская схема «Сиденье» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | A590908 | Пружинная шайба | 4 |
| 03 | M500807 | Гайка | 4 |
| 04-11 | 4178550 | Стойка в сборе | 1 |
| 06 | 4206087 | Пружина | 1 |
| 07 | 3039222 | Пластина | 1 |
| 08 | 3039223 | Ручка | 1 |
| 09 | 3039221 | Пружина | 1 |
| 10 | 3030268 | Пружина | 1 |
| 11 | 3030267 | Рукоятка | 1 |
| 12 | J011025 | Болт с шайбой | 4 |
| 21 | 0368101 | Амортизатор сиденье | 1 |
| 21-37 | 4230833 | Сиденье в сборе | 1 |
| 22 | 0368102 | Сиденье задний | 1 |
| 23 | 0340803 | Механизм натяжения | 1 |
| 24 | 0262708 | Болт | 2 |
| 25 | 0368104 | Опора рукоять (правый) | 1 |
| 26 | 0368105 | Опора рукоять (левый) | 1 |
| 27 | 0340804 | Головка опора | 1 |
| 28 | 0368106 | Механизм натяжения сиденье (правый) | 1 |
| 29 | 0304003 | Механизм натяжения сиденье (левый) | 1 |
| 32 | 0262711 | Пружинная шайба | 1 |
| 33 | 0262708 | Болт | 2 |
| 34 | 0340807 | Болт | 2 |
| 35 | 0262709 | Болт петля | 1 |
| 36 | 0340808 | Винт | 4 |
| 37 | 0262710 | Шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
