Электрооборудование (5) — HITACHI EX400

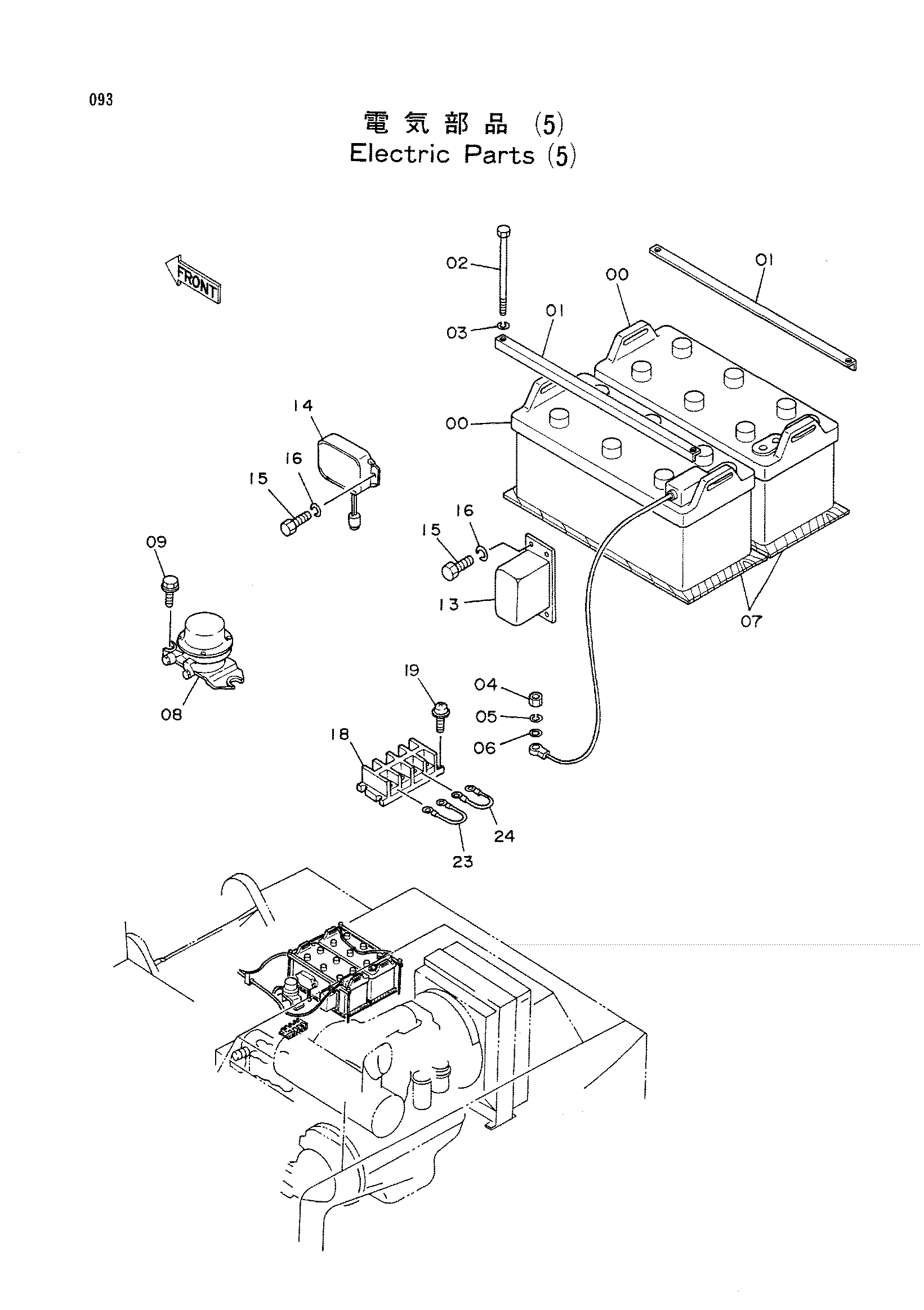

Заводская схема «Электрооборудование (5)» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4303543 | Аккумулятор | 2 |
| 01 | 4060592 | Держатель | 4 |
| 02 | 4060593 | Болт | 8 |
| 03 | A590106 | Плоская шайба | 8 |
| 04 | J950010 | Гайка | 1 |
| 05 | A590910 | Пружинная шайба | 1 |
| 06 | A590110 | Плоская шайба | 1 |
| 07 | 4177339 | Воод | 2 |
| 08 | 4031771 | Реле аккумулятор | 1 |
| 09 | J020825 | Болт с шайбой | 2 |
| 13 | 4515085 | Реле защитный | 1 |
| 14 | 4191999 | Реле аварийный | 1 |
| 15 | J900610 | Болт | 6 |
| 16 | A590906 | Пружинная шайба | 6 |
| 18 | 4222280 | Клемма | 1 |
| 19 | J460420 | Винт с шайбой | 4 |
| 23 | 4223437 | Фусибле-линк | 1 |
| 24 | 4223438 | Фусибле-линк | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
