Основной трубопроводы (3) (удлинённый стрела) — HITACHI EX400

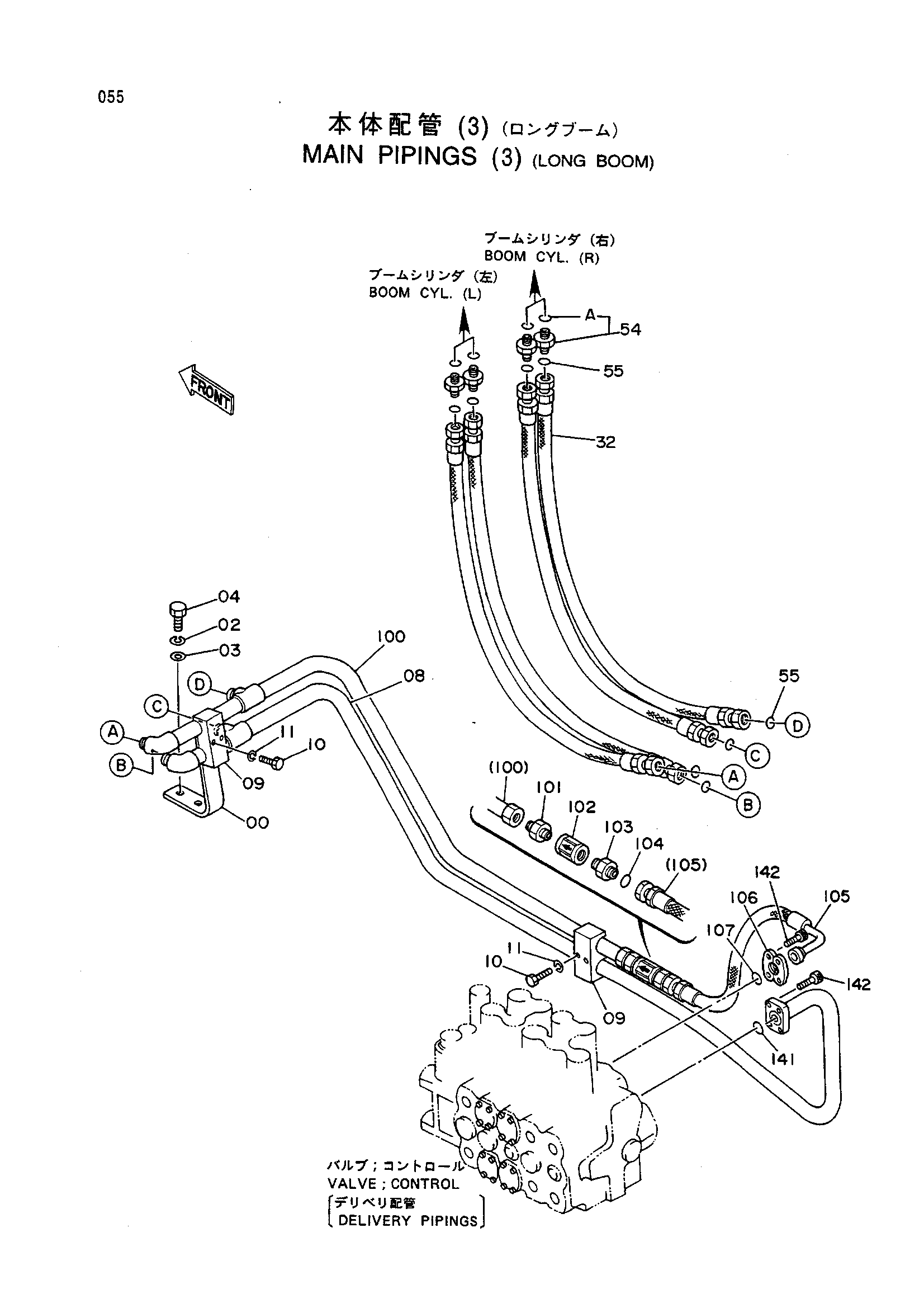

Заводская схема «Основной трубопроводы (3) (удлинённый стрела)» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3038898 | Кронштейн | 1 |
| 02 | A590912 | Пружинная шайба | 2 |
| 03 | 449490 | Шайба | 2 |
| 04 | J901240 | Болт | 2 |
| 08 | 7018466 | Трубка | 1 |
| 09 | 4205816 | Хомут трубки | 2 |
| 10 | J901275 | Болт | 4 |
| 11 | A590912 | Пружинная шайба | 4 |
| 32 | 4205320 | Шланг | 4 |
| 54 | 4189535 | Адаптер | 4 |
| 54A | 4506429 | Уплотнительное кольцо | 1 |
| 55 | 4187328 | Уплотнительное кольцо | 8 |
| 100 | 8044772 | Трубка | 1 |
| 101 | 4238881 | Адаптер | 1 |
| 102 | 4241767 | Клапан словретур | 1 |
| 103 | 4241768 | Адаптер | 1 |
| 104 | 4187329 | Уплотнительное кольцо | 1 |
| 105 | 4244540 | Шланг | 1 |
| 106 | 4089703 | Разъёмный фланец | 2 |
| 107 | 4508805 | Уплотнительное кольцо | 1 |
| 141 | 4508805 | Уплотнительное кольцо | 1 |
| 142 | M341445 | Болт с внутренним шестигранником | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
