Основной трубопроводы (погрузчик) — HITACHI EX400

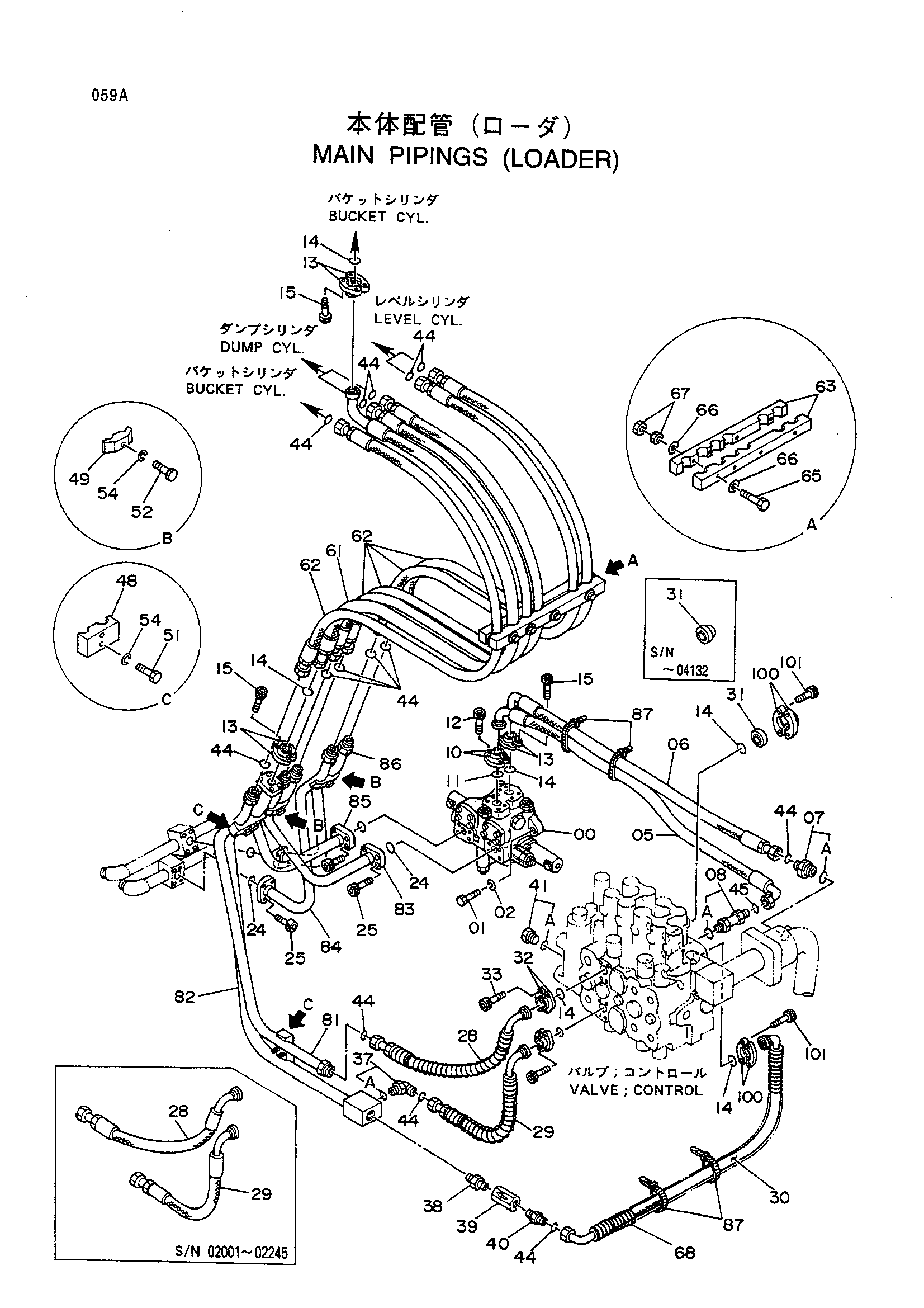

Заводская схема «Основной трубопроводы (погрузчик)» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4245812 | Гидрораспределитель | 1 |
| 01 | J901650 | Болт | 4 |
| 02 | A590916 | Пружинная шайба | 4 |
| 05 | 4249307 | Шланг | 1 |
| 06 | 4249311 | Шланг | 1 |
| 07 | 4249285 | Адаптер | 1 |
| 07A | 970860 | Уплотнительное кольцо | 1 |
| 08 | 4197532 | Адаптер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4085560 | Разъёмный фланец | 2 |
| 11 | 966993 | Уплотнительное кольцо | 1 |
| 12 | M341240 | Болт с внутренним шестигранником | 4 |
| 13 | 4154614 | Разъёмный фланец | 6 |
| 14 | 4508805 | Уплотнительное кольцо | 7 |
| 15 | M341236 | Болт с внутренним шестигранником | 12 |
| 24 | A811035 | Уплотнительное кольцо | 4 |
| 25 | M341240 | Болт с внутренним шестигранником | 16 |
| 28 | 4249308 замена: 4268654 | Шланг | 1 |
| 28 | 4268654 | Шланг (с защита) | 1 |
| 29 | 4249309 замена: 4268655 | Шланг | 1 |
| 29 | 4268655 | Шланг (с защита) | 1 |
| 30 | 4249306 замена: 4268656 | Шланг | 1 |
| 30 | 4268656 | Шланг (с защита) | 1 |
| 31 | 4100931 замена: 4336672 | Крышка | 1 |
| 31 | 4336672 | Крышка | 1 |
| 32 | 4089703 | Разъёмный фланец | 4 |
| 33 | M341445 | Болт с внутренним шестигранником | 8 |
| 37 | 4198799 | Угловой штуцер | 1 |
| 37A | 4506429 | Уплотнительное кольцо | 1 |
| 38 | 4184837 | Адаптер | 1 |
| 39 | 4110976 | Обратный клапан | 1 |
| 39 | 4130714 замена: 4110976 | Обратный клапан | 1 |
| 40 | 4208659 | Адаптер | 1 |
| 41 | 4174541 | Пробка | 1 |
| 41A | 4506418 | Уплотнительное кольцо | 1 |
| 44 | 4187328 | Уплотнительное кольцо | 14 |
| 45 | 4187308 | Уплотнительное кольцо | 1 |
| 48 | 4249565 | Хомут трубки | 2 |
| 49 | 4189860 | Хомут трубки | 2 |
| 51 | J901275 | Болт | 4 |
| 52 | J901265 | Болт | 2 |
| 54 | A590912 | Пружинная шайба | 6 |
| 61 | 4259803 | Шланг | 1 |
| 62 | 4259804 | Шланг | 5 |
| 63 | 3051574 | Хомут | 2 |
| 65 | J901202 | Болт | 4 |
| 66 | 449490 | Шайба | 8 |
| 67 | J950012 | Гайка | 8 |
| 68 | 4055137 | Защитный кожух | 1 |
| 69 | 4055312 | Ленточный зажим | 2 |
| 81 | 7023206 | Трубка | 1 |
| 82 | 7023208 | Трубка | 1 |
| 83 | 8048485 | Трубка | 1 |
| 84 | 8048488 | Трубка | 1 |
| 85 | 8048489 | Трубка | 1 |
| 86 | 8048490 | Трубка | 1 |
| 87 | 4055312 | Ленточный зажим | 2 |
| 100 | 4089703 | Разъёмный фланец | 4 |
| 101 | M341445 | Болт с внутренним шестигранником | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
