Шланг защита от разрыва клапан трубопроводы (рукоять) 1 — HITACHI EX400

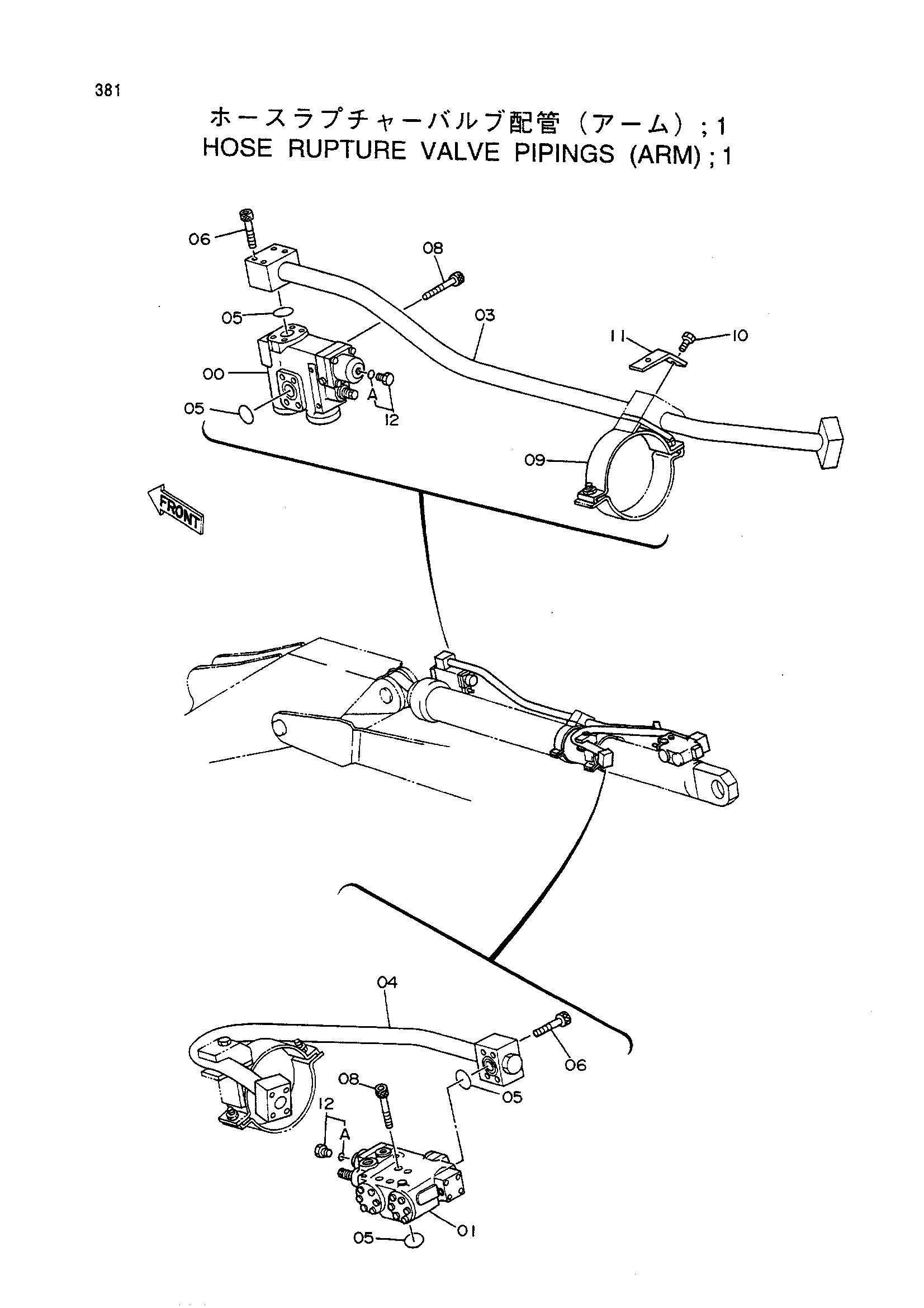

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять) 1» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4241522 | Клапан армхолд(B | 1 |
| 01 | 4241524 | Клапан армхолд(R | 1 |
| 03 | 4241480 | Трубка | 1 |
| 04 | 4241481 | Трубка | 1 |
| 05 | 955612 | Уплотнительное кольцо | 4 |
| 06 | M341490 | Болт с внутренним шестигранником | 8 |
| 08 | M341400 | Болт с внутренним шестигранником | 8 |
| 09 | 4245096 | Хомут | 1 |
| 10 | J901490 | Болт | 1 |
| 11 | 4253321 | Кронштейн | 1 |
| 12 | 4092534 | Пробка | 2 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
