Масса шнек трубопроводы — HITACHI EX400

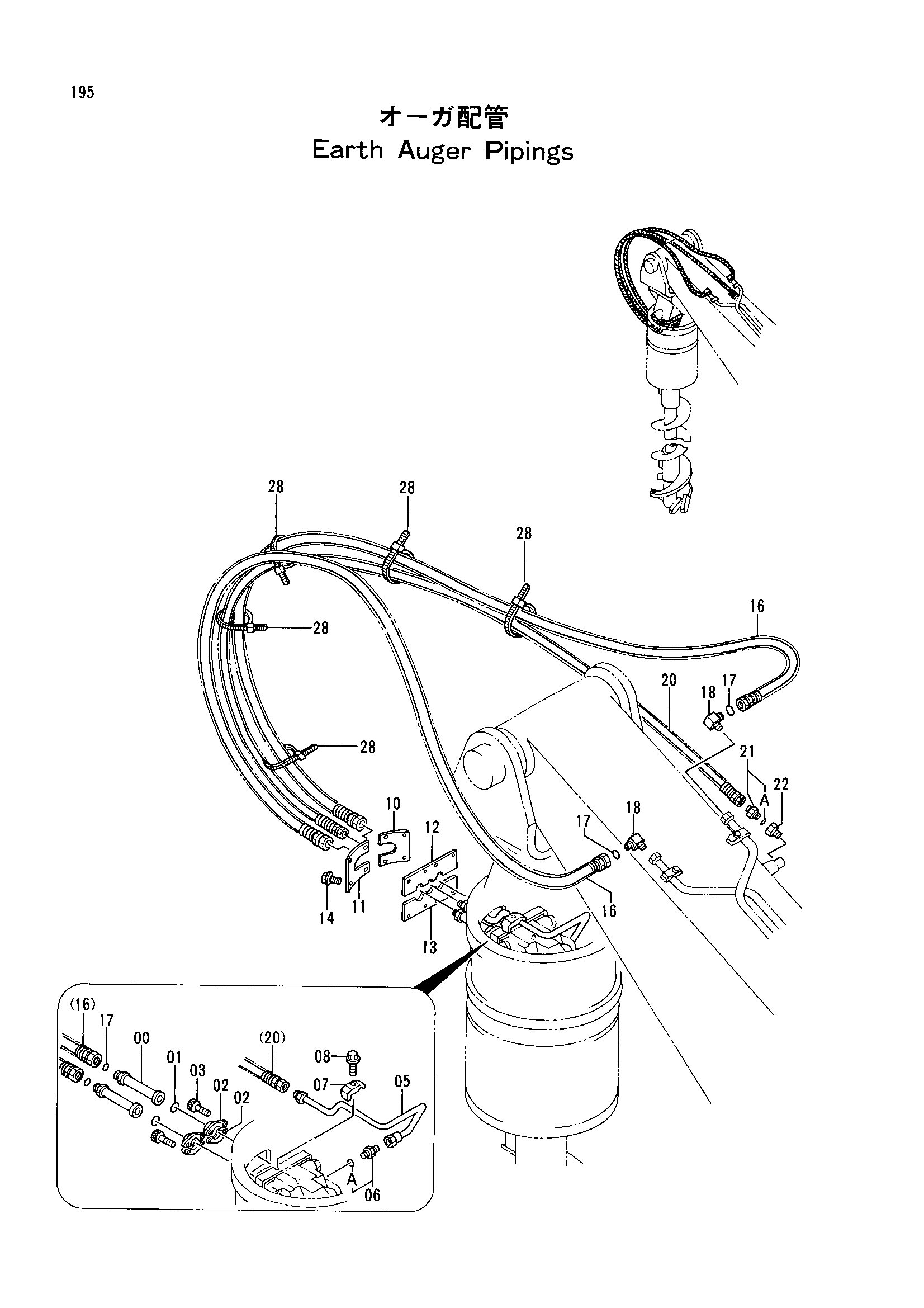

Заводская схема «Масса шнек трубопроводы» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9739685 | Трубка | 2 |
| 01 | A815024 | Уплотнительное кольцо | 2 |
| 02 | 4085560 | Разъёмный фланец | 4 |
| 03 | M341240 | Болт с внутренним шестигранником | 8 |
| 05 | 8054956 | Трубка | 1 |
| 06 | 4302464 | Адаптер | 1 |
| 06A | A813014 | Уплотнительное кольцо | 1 |
| 07 | 4138227 | Хомут трубки | 1 |
| 08 | J011040 | Болт с шайбой | 1 |
| 10 | 3062364 | Крышка | 1 |
| 11 | 3062365 | Крышка | 1 |
| 12 | 4303995 | Резиновая прокладка | 1 |
| 13 | 4303994 | Резиновая прокладка | 1 |
| 14 | J011030 | Болт с шайбой | 8 |
| 16 | 4303823 | Шланг | 2 |
| 17 | A817021 | Уплотнительное кольцо | 4 |
| 18 | 4281216 | Угловой штуцер | 2 |
| 20 | 4303822 | Шланг | 1 |
| 21 | 4302198 | Адаптер | 1 |
| 21A | A813018 | Уплотнительное кольцо | 1 |
| 22 | 4303887 | Переходник S | 1 |
| 28 | 4310751 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
