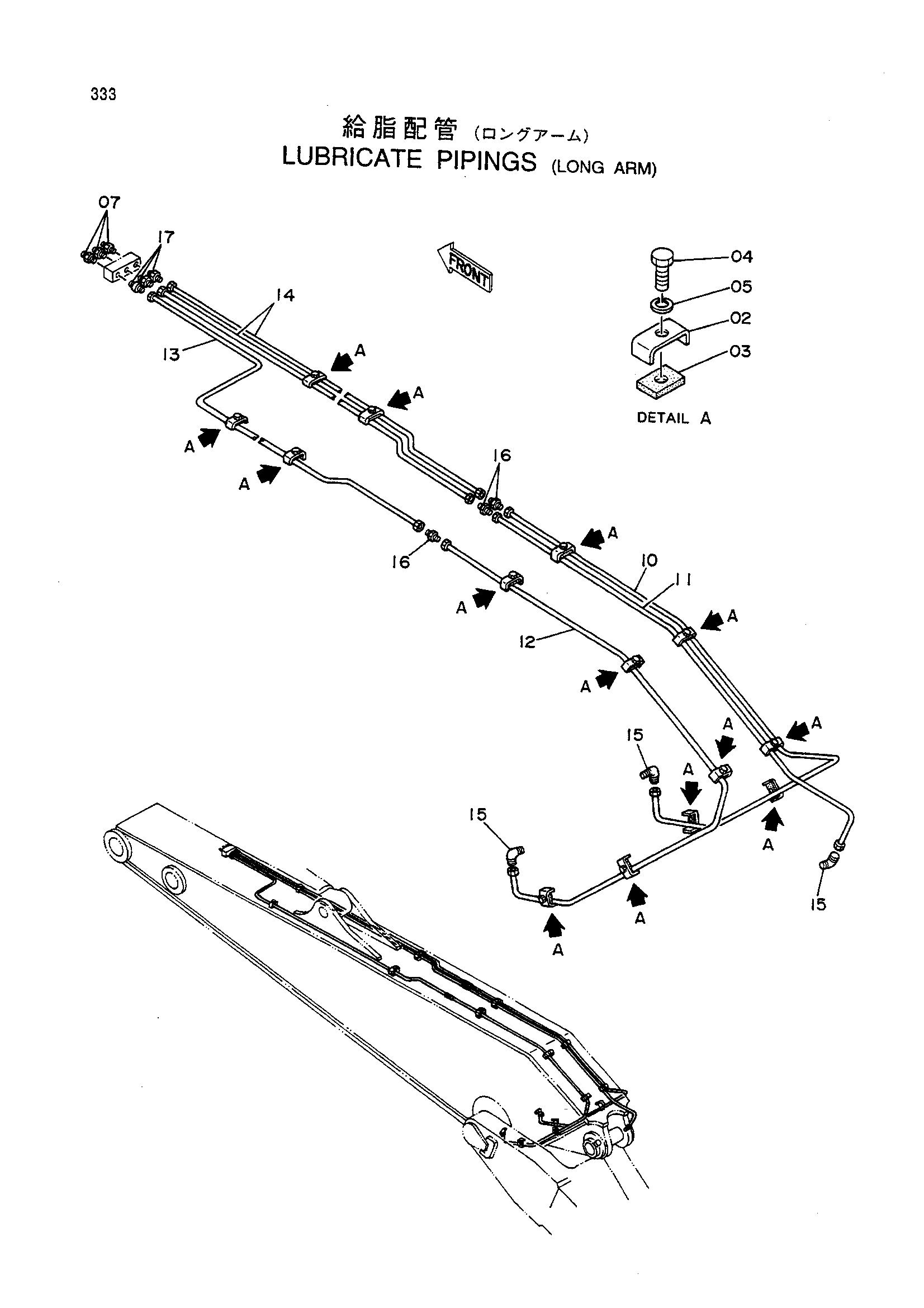

Смазка трубопроводы (удлинённый рукоять) — HITACHI EX400

Заводская схема «Смазка трубопроводы (удлинённый рукоять)» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	4032160	Хомут	14
03	4032161	Резиновая прокладка	14
04	J901228	Болт	14
05	A590912	Пружинная шайба	14
07	J75481	Штуцер	3
10	3046127	Трубка	1
11	3046128	Трубка	1
12	3046129	Трубка	1
13	3046130	Трубка	1
14	3046131	Трубка	2
15	4130175	Штуцер трубки	3
16	4130192	Штуцер трубки	3
17	4130169	Штуцер трубки	3

Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
