Ход трубопроводы (1) (LC гусеница) — HITACHI EX400

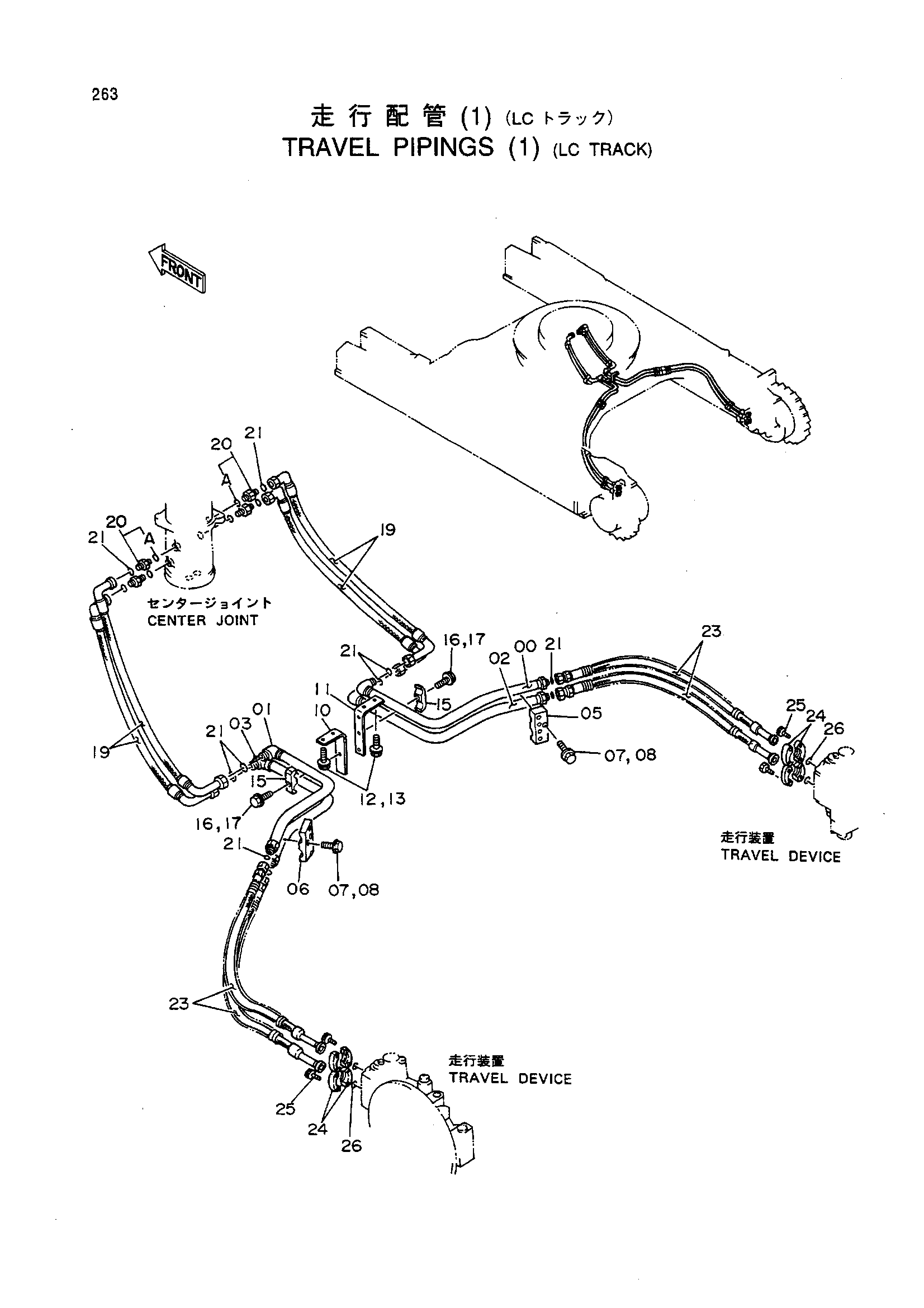

Заводская схема «Ход трубопроводы (1) (LC гусеница)» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8043568 | Трубка | 1 |
| 01 | 8043569 | Трубка | 1 |
| 02 | 8043570 | Трубка | 1 |
| 03 | 8043571 | Трубка | 1 |
| 05 | 3044408 | Хомут трубки | 1 |
| 06 | 3044464 | Хомут трубки | 1 |
| 07 | J011260 | Болт с шайбой | 2 |
| 07 | J901265 | Болт | 2 |
| 08 | A590912 | Пружинная шайба | 2 |
| 10 | 4209509 | Кронштейн | 1 |
| 11 | 4209510 | Кронштейн | 1 |
| 12 | J011025 | Болт с шайбой | 4 |
| 12 | J901025 | Болт | 4 |
| 13 | A590910 | Пружинная шайба | 4 |
| 15 | 4189860 | Хомут трубки | 2 |
| 16 | J011260 | Болт с шайбой | 2 |
| 16 | J901260 | Болт | 2 |
| 17 | A590912 | Пружинная шайба | 2 |
| 19 | 4208478 | Шланг | 4 |
| 20 | 4189535 | Адаптер | 4 |
| 20A | 4506429 | Уплотнительное кольцо | 1 |
| 21 | 4187328 | Уплотнительное кольцо | 12 |
| 23 | 4205381 | Шланг | 4 |
| 24 | 4085560 | Разъёмный фланец | 8 |
| 25 | M341240 | Болт с внутренним шестигранником | 16 |
| 26 | 966993 | Уплотнительное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
