Пилотный трубопроводы для запасные педаль — HITACHI EX400

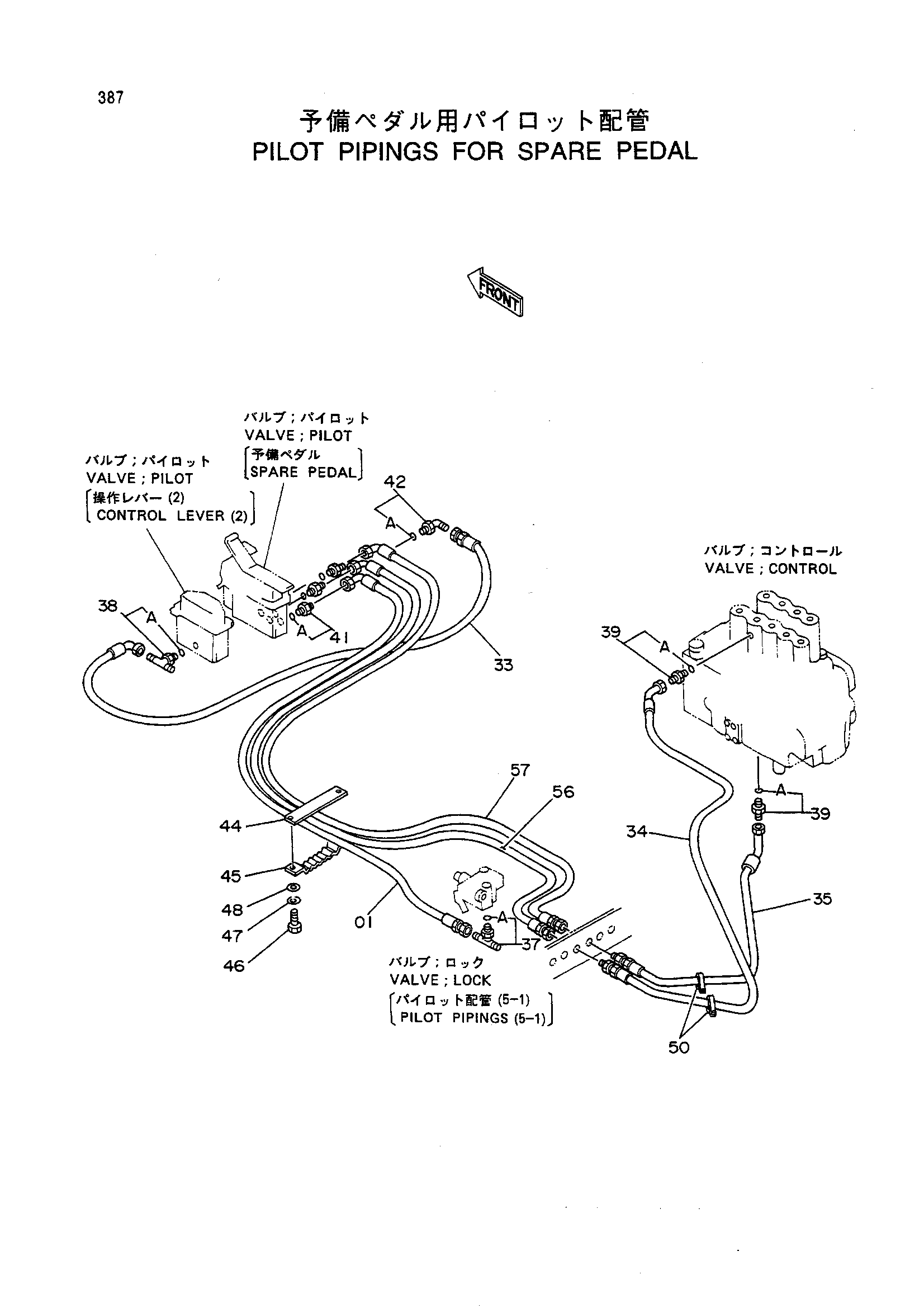

Заводская схема «Пилотный трубопроводы для запасные педаль» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4210340 | Нейлоновый шланг | 1 |
| 33 | 4210341 | Нейлоновый шланг | 1 |
| 34 | 4217365 | Нейлоновый шланг | 1 |
| 35 | 4217366 | Нейлоновый шланг | 1 |
| 37 | 4208472 | Тройник | 1 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | 4208473 | Тройник | 1 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 39 | 4200466 | Адаптер | 2 |
| 39A | 4509180 | Уплотнительное кольцо | 1 |
| 41 | 4200467 | Адаптер | 3 |
| 41A | 957366 | Уплотнительное кольцо | 1 |
| 42 | 4156434 | Угловой штуцер | 1 |
| 42A | 957366 | Уплотнительное кольцо | 1 |
| 44 | 9727637 | Пластина | 1 |
| 45 | 9727639 | Хомут шланга | 1 |
| 46 | J901035 | Болт | 2 |
| 47 | A590910 | Пружинная шайба | 2 |
| 48 | A590110 | Плоская шайба | 2 |
| 50 | 4193848 | Зажим | 2 |
| 56 | 4248629 замена: 4341999 | Нейлоновый шланг | 1 |
| 56 | 4341999 | Нейлоновый шланг | 1 |
| 57 | 4248628 замена: 4341998 | Нейлоновый шланг | 1 |
| 57 | 4341998 | Нейлоновый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
